Bulong Móng Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng Chi Tiết

Trong các công trình xây dựng, đặc biệt là nhà xưởng, kết cấu thép và công trình công nghiệp, bulong móng là một trong những chi tiết liên kết quan trọng giúp cố định các cấu kiện với nền móng bê tông. Sản phẩm có khả năng chịu lực lớn, đảm bảo độ ổn định và an toàn cho toàn bộ kết cấu.

Vậy bulong móng là gì, có cấu tạo như thế nào và được sử dụng trong những trường hợp nào? Hãy cùng Cơ Khí Bảo Kim tìm hiểu chi tiết về đặc điểm, phân loại và ứng dụng của loại bulong đặc biệt này.

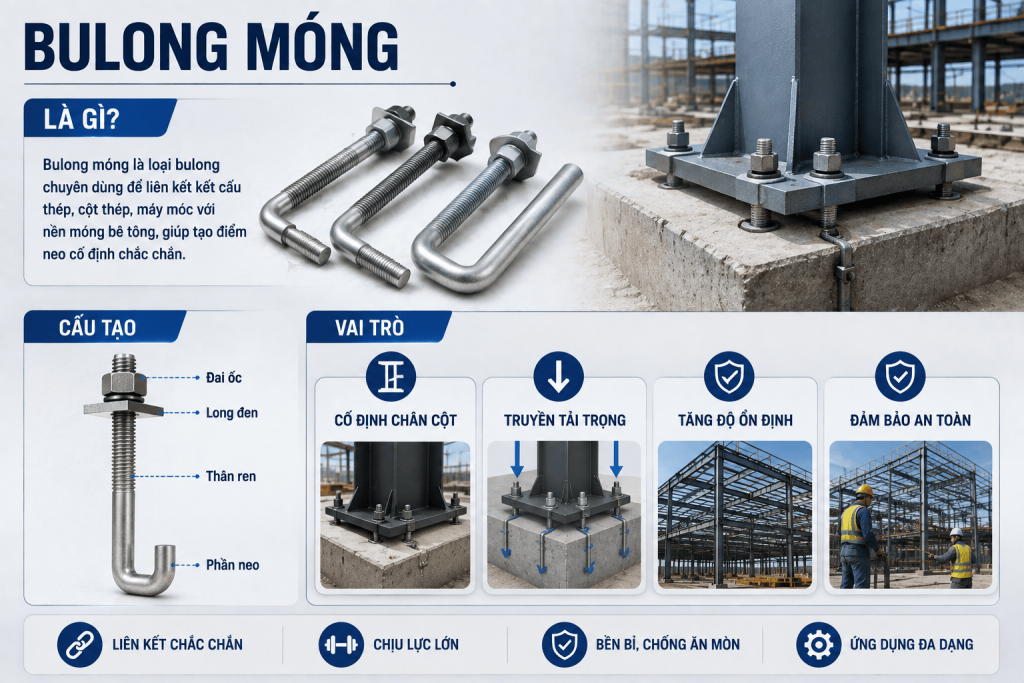

Bulong Móng Là Gì?

Khái niệm bulong móng

Bulong móng (hay còn gọi là bulong neo móng) là loại bulong chuyên dùng để liên kết các kết cấu thép, cột thép, máy móc hoặc thiết bị với nền móng bê tông. Bulong được lắp đặt trước khi đổ bê tông hoặc khoan cấy sau khi bê tông đã hoàn thiện nhằm tạo điểm neo cố định chắc chắn.

Khác với các loại bulong thông thường, bulong móng có phần thân dài và thiết kế đặc biệt ở đầu neo, giúp tăng khả năng bám giữ trong bê tông. Nhờ đó, sản phẩm có thể chịu được lực kéo, lực cắt và tải trọng lớn trong quá trình công trình hoạt động.

Vai trò của bulong móng trong công trình

Bulong móng giữ vai trò quan trọng trong việc:

• Cố định chân cột thép: Giúp liên kết giữa cột thép và nền móng bê tông luôn chắc chắn.
• Truyền tải trọng: Truyền lực từ kết cấu phía trên xuống hệ thống móng.
• Tăng độ ổn định công trình: Hạn chế rung lắc, xê dịch khi chịu tác động của tải trọng hoặc môi trường.
• Đảm bảo an toàn kết cấu: Giúp công trình duy trì khả năng chịu lực trong thời gian dài.

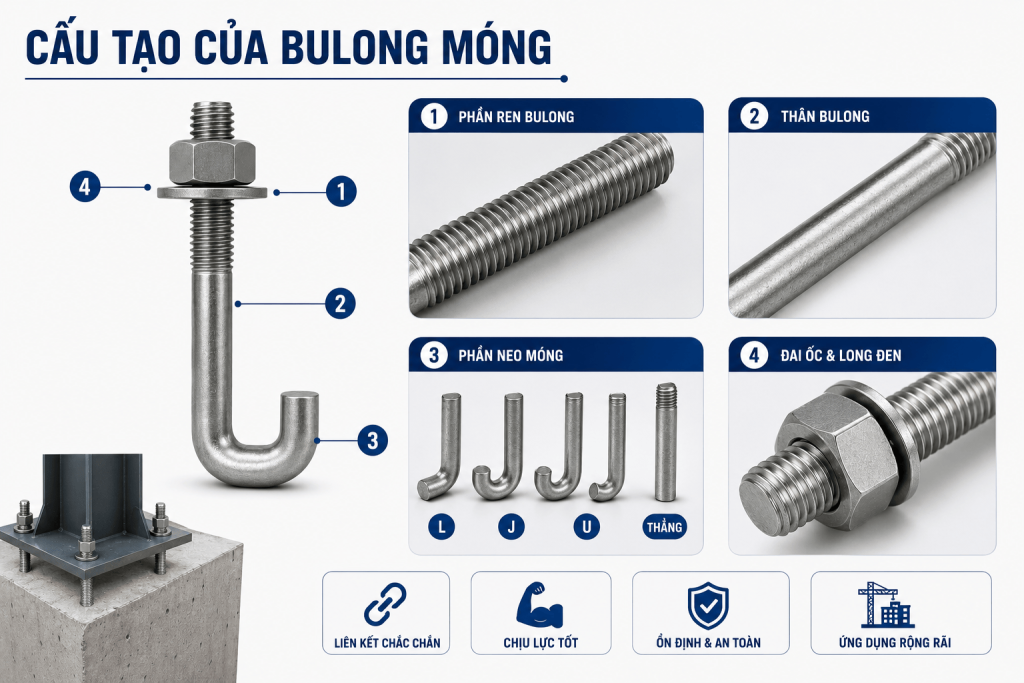

Cấu Tạo Của Bulong Móng

Phần ren bulong

• Phần ren bulong là khu vực được gia công ren trên thân bulong, có nhiệm vụ tạo liên kết với đai ốc trong quá trình lắp đặt.
• Bộ phận này giúp tạo ra lực siết cố định, giữ chặt các chi tiết kết cấu với nhau.
• Ngoài ra, phần ren còn hỗ trợ việc điều chỉnh vị trí, cân bằng cao độ của kết cấu trong quá trình thi công.
• Chất lượng ren ảnh hưởng trực tiếp đến khả năng chịu lực và độ an toàn của mối ghép.

Thân bulong

• Thân bulong là phần trục chính chịu lực của bulong móng.
• So với các loại bulong thông thường, thân bulong móng thường có chiều dài lớn hơn để đảm bảo khả năng neo sâu vào bê tông.
• Bộ phận này thường được sản xuất từ thép carbon hoặc thép hợp kim cường độ cao, giúp bulong chịu được tải trọng kéo, lực cắt và các tác động trong quá trình sử dụng.
• Đường kính và chiều dài thân bulong được lựa chọn dựa trên yêu cầu của từng công trình.

Phần neo móng

• Phần neo móng là bộ phận đặc trưng nhất của bulong móng, có nhiệm vụ tạo điểm bám chắc chắn bên trong lớp bê tông.
• Phần neo có nhiều dạng phổ biến như bulong móng chữ L, chữ J, chữ U hoặc dạng thẳng.
• Thiết kế này giúp tăng khả năng liên kết giữa bulong và bê tông, hạn chế tình trạng bung bật hoặc kéo tuột bulong khi công trình chịu tải trọng lớn.
• Đây là yếu tố quan trọng quyết định khả năng chịu lực và độ ổn định của hệ thống móng.

Đai ốc và long đen

• Đai ốc có chức năng kết hợp với phần ren bulong để cố định chân cột, kết cấu thép hoặc thiết bị vào nền móng.
• Long đen được đặt giữa đai ốc và bề mặt liên kết nhằm phân bố lực siết đồng đều, giảm áp lực tập trung lên bề mặt vật liệu.
• Việc sử dụng đúng loại đai ốc và long đen giúp tăng độ chắc chắn, hạn chế hiện tượng lỏng mối ghép trong quá trình vận hành.

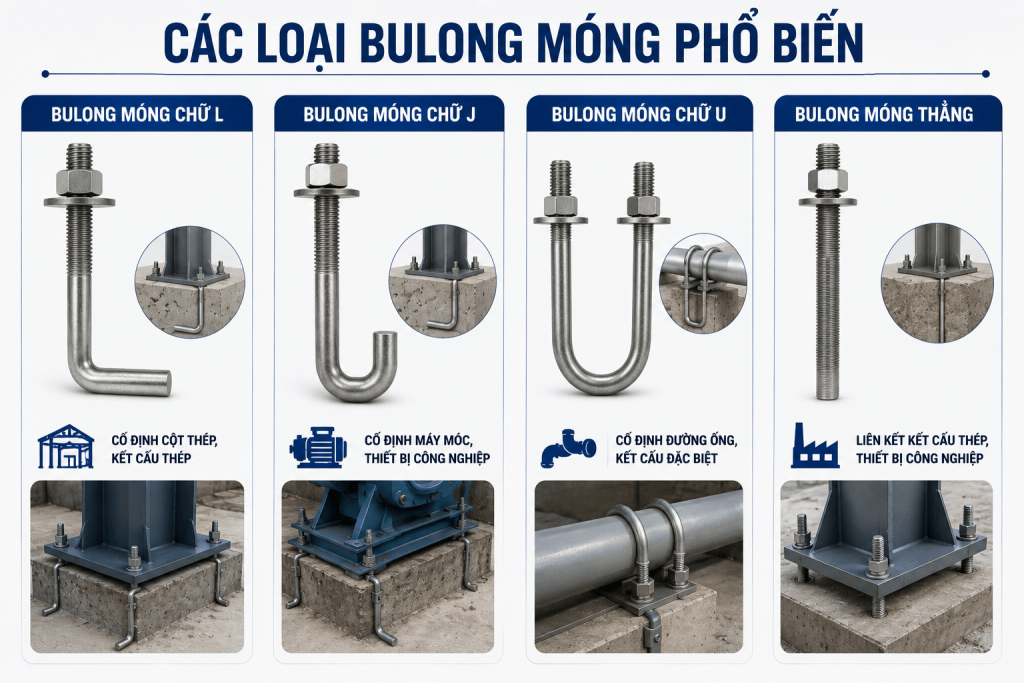

Các Loại Bulong Móng Phổ Biến Hiện Nay

Hiện nay, bulong móng được sản xuất với nhiều kiểu dáng khác nhau nhằm đáp ứng yêu cầu liên kết trong từng loại công trình. Mỗi loại sẽ có thiết kế phần neo riêng, phù hợp với từng vị trí lắp đặt, tải trọng và điều kiện làm việc khác nhau.

Bulong móng chữ L

• Bulong móng chữ L là loại bulong có phần cuối thân được uốn cong tạo thành hình chữ L, giúp tăng diện tích tiếp xúc và khả năng bám giữ trong bê tông.
• Thiết kế dạng móc neo giúp bulong hạn chế bị kéo bật khi công trình chịu lực kéo hoặc rung động.
• Loại bulong này thường được sử dụng để cố định chân cột thép, cột nhà xưởng và các kết cấu thép với nền móng bê tông.
• Có thể sản xuất với nhiều kích thước khác nhau như M12, M16, M20, M24, M30… tùy theo yêu cầu tải trọng.

Ứng dụng:

• Nhà thép tiền chế: Liên kết chân cột thép với hệ thống móng bê tông.
• Nhà xưởng công nghiệp: Đảm bảo độ ổn định cho khung kết cấu thép.
• Kết cấu thép dân dụng: Sử dụng trong các công trình cần liên kết chắc chắn và lâu dài.

Bulong móng chữ J

• Bulong móng chữ J có phần đầu neo được uốn cong giống hình chữ J, tạo khả năng móc giữ sâu bên trong bê tông.
• Thiết kế này giúp tăng khả năng chống kéo nhổ, phù hợp với các vị trí chịu lực tác động lớn.
• Bulong chữ J thường được lựa chọn cho những công trình yêu cầu khả năng chịu lực kéo cao và độ ổn định lớn.
• So với bulong chữ L, loại này có khả năng neo giữ tốt trong một số vị trí lắp đặt đặc biệt.

Ứng dụng:

• Lắp đặt máy móc công nghiệp: Cố định thiết bị xuống nền bê tông, hạn chế rung động.
• Thiết bị công nghiệp: Đảm bảo máy móc hoạt động ổn định trong thời gian dài.
• Công trình yêu cầu liên kết chắc chắn: Sử dụng tại các vị trí chịu tải trọng kéo lớn.

Bulong móng chữ U

• Bulong móng chữ U có thiết kế dạng vòng cung chữ U, hai đầu thường được tiện ren để lắp đai ốc cố định.
• Loại bulong này có khả năng ôm giữ các chi tiết dạng tròn hoặc kết cấu đặc biệt.
• Nhờ hình dạng đặc biệt, bulong chữ U thường được dùng để cố định đường ống, thanh kết cấu hoặc các thiết bị cơ khí.
• Có thể kết hợp với bản mã, giá đỡ để tạo liên kết chắc chắn.

Ứng dụng:

• Hệ thống cơ khí: Cố định các bộ phận, đường ống trong thiết bị.
• Công trình giao thông: Sử dụng trong một số hạng mục kết cấu và lắp đặt phụ trợ.
• Lắp đặt đường ống: Giữ cố định hệ thống ống dẫn trong nhà máy, công trình.

Bulong móng thẳng

• Bulong móng thẳng có thiết kế dạng thanh thẳng, phần ren có thể nằm ở một đầu hoặc cả hai đầu tùy theo yêu cầu sử dụng.
• Đây là loại bulong có cấu tạo đơn giản, dễ gia công và thuận tiện trong quá trình thi công.
• Khả năng liên kết linh hoạt, phù hợp với nhiều dạng kết cấu khác nhau.
• Thường được sử dụng kết hợp với đai ốc, long đen và bản mã để tạo liên kết chắc chắn.

Ứng dụng:

• Kết cấu thép: Cố định các bộ phận thép với nền móng.
• Nhà xưởng: Liên kết chân cột, khung thép và các cấu kiện xây dựng.
• Thiết bị công nghiệp: Neo giữ máy móc, thiết bị có tải trọng lớn.

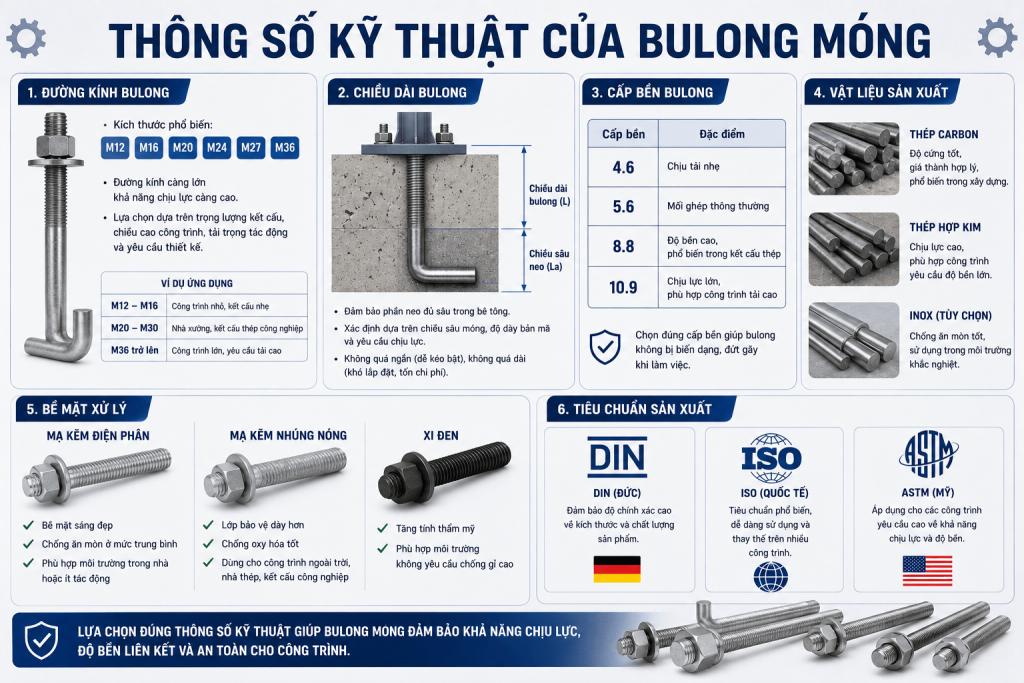

Thông Số Kỹ Thuật Của Bulong Móng

Khi lựa chọn bulong móng cho công trình, cần quan tâm đến các thông số kỹ thuật như đường kính, chiều dài, cấp bền, vật liệu, lớp xử lý bề mặt và tiêu chuẩn sản xuất. Việc lựa chọn đúng thông số giúp bulong đảm bảo khả năng chịu lực, độ bền liên kết và an toàn trong quá trình sử dụng.

Đường kính bulong

Đường kính bulong móng là yếu tố quan trọng quyết định khả năng chịu tải của mối ghép.

Các kích thước phổ biến gồm: M12, M16, M20, M24, M27, M30, M36…

Bulong có đường kính càng lớn thì khả năng chịu lực kéo, lực cắt và tải trọng tác động càng cao.

Việc lựa chọn đường kính cần dựa trên:

• Trọng lượng kết cấu.
• Chiều cao công trình.
• Tải trọng tác động lên chân cột.
• Yêu cầu thiết kế của kỹ sư xây dựng.

Ví dụ:

• Bulong móng M12 – M16: Thường dùng cho các công trình nhỏ, kết cấu nhẹ.
• Bulong móng M20 – M30: Phù hợp với nhà xưởng, kết cấu thép công nghiệp.
• Bulong móng M36 trở lên: Dùng cho công trình lớn, yêu cầu khả năng chịu tải cao.

Chiều dài bulong

Chiều dài bulong móng ảnh hưởng trực tiếp đến khả năng neo giữ trong bê tông.

• Bulong cần có chiều dài phù hợp để đảm bảo phần neo nằm đủ sâu trong nền móng.
• Nếu bulong quá ngắn có thể làm giảm khả năng liên kết, dễ xảy ra hiện tượng kéo bật khi chịu tải.
• Nếu bulong quá dài có thể gây khó khăn trong quá trình lắp đặt và làm tăng chi phí vật tư.

Chiều dài bulong thường được xác định dựa trên:

• Chiều sâu móng bê tông.
• Độ dày bản mã hoặc chân cột.
• Yêu cầu chịu lực của công trình.

 Cấp bền bulong

Cấp bền bulong móng thể hiện khả năng chịu lực và giới hạn làm việc của vật liệu.

Một số cấp bền phổ biến:

• Cấp bền 4.6: Phù hợp với các liên kết chịu tải nhẹ.
• Cấp bền 5.6: Sử dụng trong các mối ghép thông thường.
• Cấp bền 8.8: Có độ bền cao, được sử dụng phổ biến trong kết cấu thép và công nghiệp.
• Cấp bền 10.9: Khả năng chịu lực lớn, phù hợp với các công trình yêu cầu tải trọng cao.

Việc lựa chọn đúng cấp bền bulong giúp đảm bảo bulong không bị biến dạng, đứt gãy trong quá trình làm việc.

Vật liệu sản xuất

Vật liệu chế tạo bulong móng quyết định đến độ bền cơ học và khả năng chống chịu môi trường.

Các loại vật liệu phổ biến:

• Thép carbon: Có độ cứng tốt, giá thành hợp lý, thường dùng trong xây dựng dân dụng và công nghiệp.
• Thép hợp kim: Có khả năng chịu lực cao, phù hợp với các công trình yêu cầu độ bền lớn.
• Một số trường hợp đặc biệt có thể sử dụng inox để tăng khả năng chống ăn mòn trong môi trường khắc nghiệt.

Bề mặt xử lý

Lớp xử lý bề mặt giúp bulong móng tăng khả năng chống gỉ sét và kéo dài tuổi thọ.

Một số phương pháp phổ biến:

1. Mạ kẽm điện phân:

• Bề mặt sáng đẹp.
• Khả năng chống ăn mòn ở mức trung bình.
• Phù hợp với môi trường trong nhà hoặc ít tác động.

2. Mạ kẽm nhúng nóng:

• Tạo lớp bảo vệ dày hơn.
• Chống oxy hóa tốt.
• Thường dùng cho công trình ngoài trời, nhà thép và kết cấu công nghiệp.

3. Xi đen:

• Tăng tính thẩm mỹ.
• Phù hợp với các môi trường không yêu cầu chống gỉ quá cao.

Tiêu chuẩn sản xuất

Để đảm bảo chất lượng và khả năng thay thế, bulong móng thường được sản xuất theo các tiêu chuẩn quốc tế như:

• DIN (Đức): Đảm bảo độ chính xác cao về kích thước và chất lượng sản phẩm.
• ISO (Quốc tế): Tiêu chuẩn phổ biến giúp dễ dàng sử dụng và thay thế trên nhiều công trình.
• ASTM (Mỹ): Thường áp dụng cho các công trình yêu cầu cao về khả năng chịu lực và độ bền.

Lựa chọn bulong móng đạt tiêu chuẩn DIN, ISO, ASTM giúp đảm bảo độ an toàn, độ ổn định và tuổi thọ cho các công trình xây dựng, nhà xưởng và hệ thống thiết bị công nghiệp.

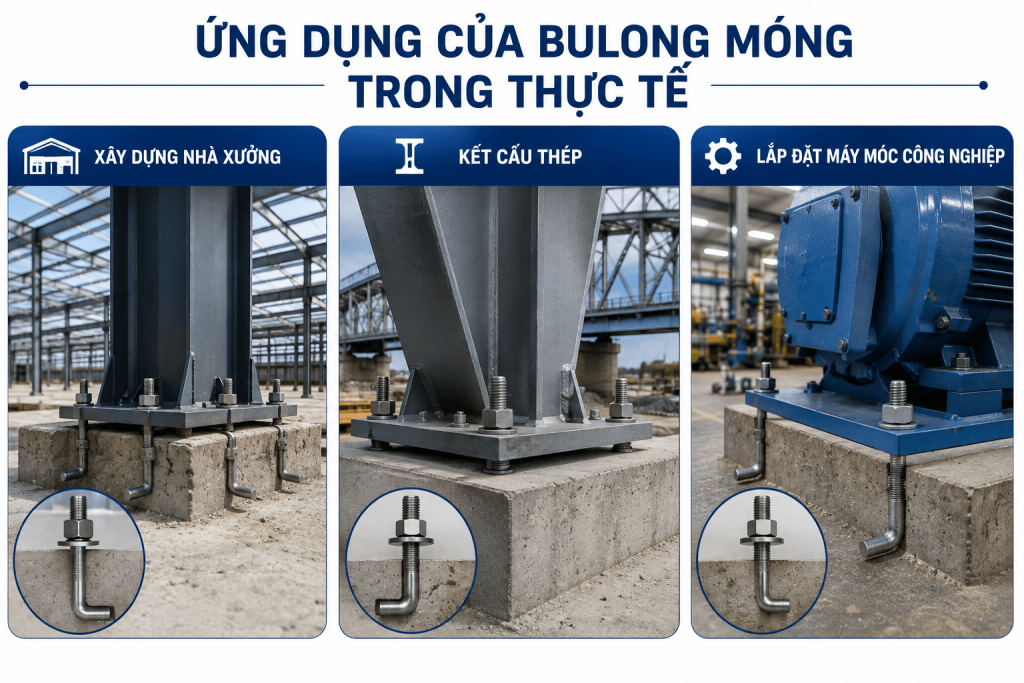

Ứng Dụng Của Bulong Móng Trong Thực Tế

Nhờ khả năng chịu lực tốt, liên kết chắc chắn và độ ổn định cao, bulong móng được sử dụng phổ biến trong xây dựng, kết cấu thép và lắp đặt máy móc công nghiệp.

Trong xây dựng nhà xưởng

Bulong móng được dùng để:

• Liên kết chân cột thép với nền móng bê tông, đảm bảo kết cấu vững chắc.
• Cố định khung nhà thép tiền chế, hạn chế xê dịch khi công trình vận hành.
• Tăng độ ổn định và khả năng chịu tải cho nhà xưởng.

Trong kết cấu thép

Bulong móng được ứng dụng trong:

• Nhà cao tầng, cầu thép, công trình công nghiệp.
• Liên kết các cấu kiện thép với nền móng bê tông.
• Giúp kết cấu chịu được tải trọng lớn và tác động từ môi trường.

Trong lắp đặt máy móc công nghiệp

Bulong móng dùng để:

• Cố định máy móc, thiết bị xuống nền bê tông.
• Hạn chế rung lắc trong quá trình vận hành.
• Đảm bảo độ chính xác và ổn định cho thiết bị công nghiệp.

Bulong móng là chi tiết liên kết quan trọng trong xây dựng, kết cấu thép và lắp đặt máy móc, giúp cố định các cấu kiện với nền móng bê tông một cách chắc chắn và an toàn. Việc lựa chọn đúng loại bulong, kích thước, cấp bền và tiêu chuẩn sản xuất sẽ giúp công trình đạt độ ổn định cao, kéo dài tuổi thọ sử dụng.

Cơ Khí Bảo Kim cung cấp đa dạng các loại bulong móng, bulong neo móng với nhiều kích thước, vật liệu và tiêu chuẩn khác nhau, đáp ứng nhu cầu trong xây dựng và công nghiệp. Liên hệ ngay với Cơ Khí Bảo Kim để được tư vấn sản phẩm phù hợp và nhận báo giá nhanh chóng.
