Đai Ốc Là Gì? Phân Loại, Vật Liệu Và Ứng Dụng Chi Tiết

Đai ốc là chi tiết cơ khí nhỏ nhưng đóng vai trò quan trọng trong nhiều mối ghép ren, thường được sử dụng kết hợp với bu lông, ty ren và vòng đệm để cố định các chi tiết. Tùy vào yêu cầu chịu lực, môi trường làm việc và phương pháp lắp đặt, đai ốc được sản xuất với nhiều kiểu dáng, vật liệu, kích thước và cấp bền khác nhau.

Trong bài viết này, Cơ Khí Bảo Kim sẽ giúp bạn tìm hiểu chi tiết đai ốc là gì, cấu tạo, các loại đai ốc phổ biến, vật liệu chế tạo, tiêu chuẩn kỹ thuật và ứng dụng thực tế. Qua đó, người dùng có thể dễ dàng xác định loại đai ốc phù hợp với từng mối ghép và điều kiện sử dụng.

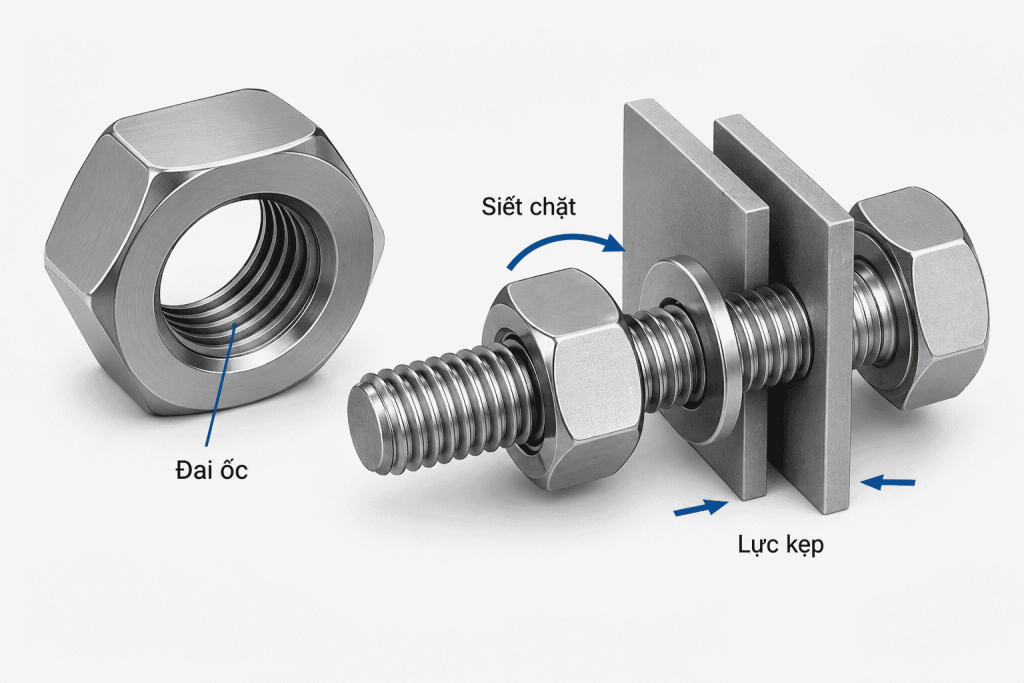

Đai ốc là gì?

Đai ốc là một chi tiết cơ khí có lỗ ren bên trong, được sử dụng kết hợp với bu lông, vít ren hoặc ty ren để tạo thành liên kết ren. Khi lắp đặt, đai ốc được vặn vào phần ren ngoài của bu lông hoặc thanh ren, tạo lực siết giúp cố định hai hoặc nhiều chi tiết với nhau.

Trong các kết cấu cơ khí, đai ốc thường không hoạt động độc lập mà đi cùng bu lông và vòng đệm. Bu lông tạo ren ngoài, trong khi đai ốc có ren trong tương ứng. Khi siết, lực kéo trong bu lông tạo ra lực kẹp giữa các chi tiết, từ đó hình thành mối ghép có khả năng chịu tải.

Một bộ liên kết sử dụng đai ốc cần đảm bảo sự tương thích về đường kính ren, bước ren, cấp bền, vật liệu và tiêu chuẩn chế tạo. Ví dụ, đai ốc M10 phải có kích thước ren phù hợp với bu lông M10; nếu khác bước ren hoặc hệ tiêu chuẩn, hai chi tiết có thể không lắp được hoặc làm hỏng ren.

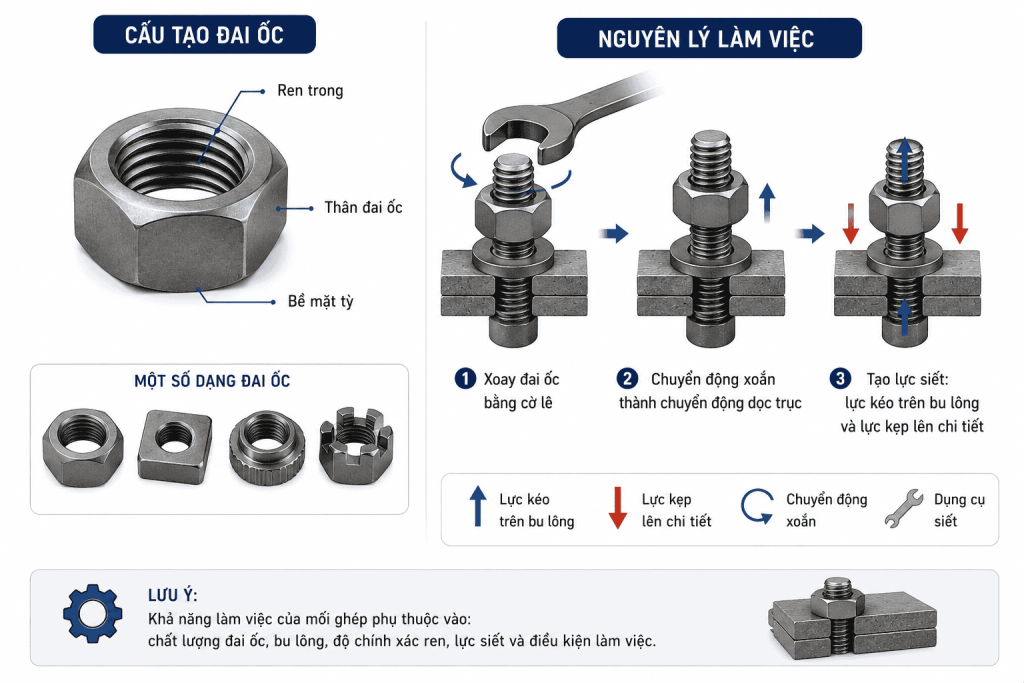

Cấu tạo và nguyên lý làm việc của đai ốc

Về cơ bản, cấu tạo đai ốc gồm thân đai ốc và phần ren trong. Tùy từng chủng loại, bên ngoài đai ốc có thể có dạng lục giác, vuông, tròn hoặc hình dạng đặc biệt để phù hợp với phương pháp lắp đặt.

Các bộ phận chính gồm:

• Ren trong: tiếp xúc với ren ngoài của bu lông hoặc ty ren, quyết định khả năng liên kết.
• Thân đai ốc: là phần chịu lực và truyền lực siết.
• Bề mặt tỳ: tiếp xúc với chi tiết hoặc vòng đệm khi siết.
• Các cạnh hoặc rãnh đặc biệt: xuất hiện ở một số loại đai ốc nhằm hỗ trợ thao tác hoặc chống tự tháo.

Nguyên lý làm việc dựa trên chuyển động xoắn của ren. Khi dùng cờ lê hoặc dụng cụ siết để xoay đai ốc, chuyển động quay được chuyển thành chuyển động dọc trục. Lực siết tạo ra lực kéo trên bu lông và lực kẹp lên các chi tiết được liên kết.

Do đó, khả năng làm việc của mối ghép không chỉ phụ thuộc vào bản thân đai ốc mà còn liên quan đến chất lượng bu lông, độ chính xác của ren, lực siết và điều kiện làm việc của kết cấu.

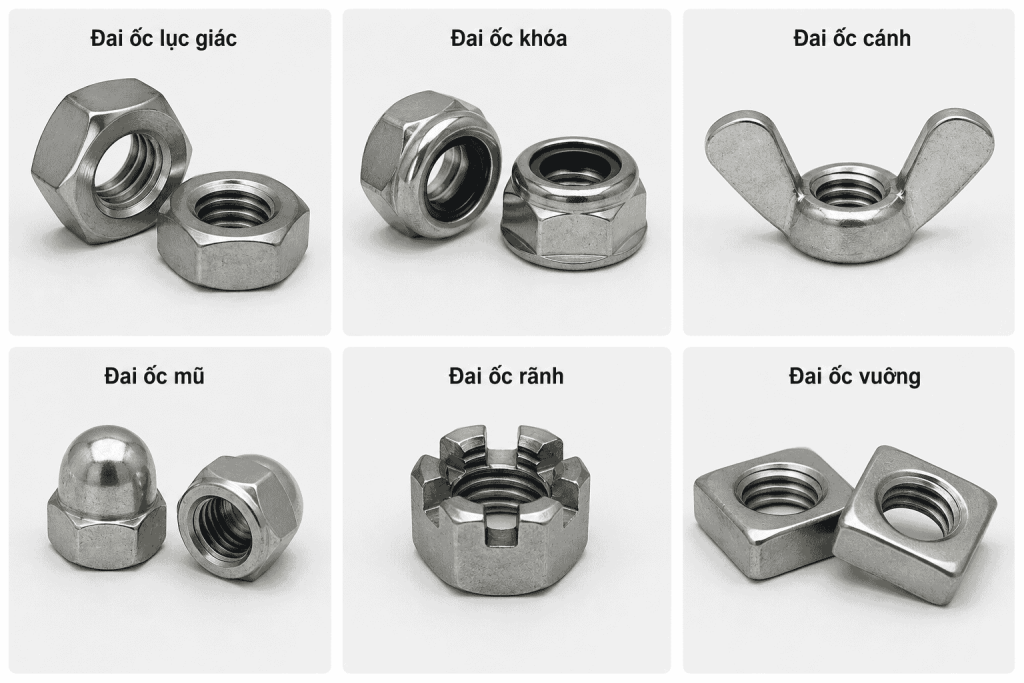

Các loại đai ốc phổ biến trong cơ khí

Trên thị trường có nhiều loại đai ốc được thiết kế cho những điều kiện sử dụng khác nhau. Một số loại phổ biến gồm:

Đai ốc lục giác

Đai ốc lục giác là loại được sử dụng phổ biến nhất trong cơ khí, xây dựng, chế tạo máy và lắp đặt kết cấu thép. Phần thân có sáu cạnh giúp cờ lê hoặc dụng cụ siết dễ dàng tác động lực.

Loại này có nhiều kích thước, đường kính ren và cấp bền khác nhau. Đai ốc lục giác có thể được sản xuất từ thép carbon, thép hợp kim hoặc inox tùy yêu cầu.

Đai ốc khóa

Đai ốc khóa được thiết kế nhằm hạn chế hiện tượng tự tháo do rung động hoặc tải trọng thay đổi. Một số loại sử dụng vòng nylon, biến dạng ren hoặc kết cấu ma sát đặc biệt để tăng khả năng giữ chặt.

Loại đai ốc này thường được sử dụng trong máy móc, phương tiện, thiết bị cơ khí và các vị trí có rung động.

Đai ốc cánh

Đai ốc cánh có hai phần nhô ra ở bên ngoài, cho phép người dùng thao tác bằng tay mà không nhất thiết phải sử dụng cờ lê.

Đây là lựa chọn phù hợp với các mối ghép cần tháo lắp thường xuyên và không yêu cầu lực siết quá lớn.

Đai ốc mũ

Đai ốc mũ có phần chụp kín ở đầu, giúp che phần ren nhô ra của bu lông. Ngoài tác dụng bảo vệ đầu ren, loại đai ốc này còn tạo bề mặt hoàn thiện đẹp hơn và hạn chế tiếp xúc trực tiếp với phần ren.

Đai ốc rãnh

Đai ốc rãnh có các rãnh trên phần đầu để kết hợp với chốt hoặc cơ cấu khóa. Cách thiết kế này giúp hạn chế khả năng đai ốc bị xoay ngược trong quá trình làm việc.

Đai ốc vuông

Đai ốc vuông có bốn cạnh bên ngoài. Diện tích tiếp xúc lớn giúp tăng khả năng giữ trong một số kết cấu, đồng thời phù hợp với những ứng dụng và thiết kế lắp ráp chuyên biệt.

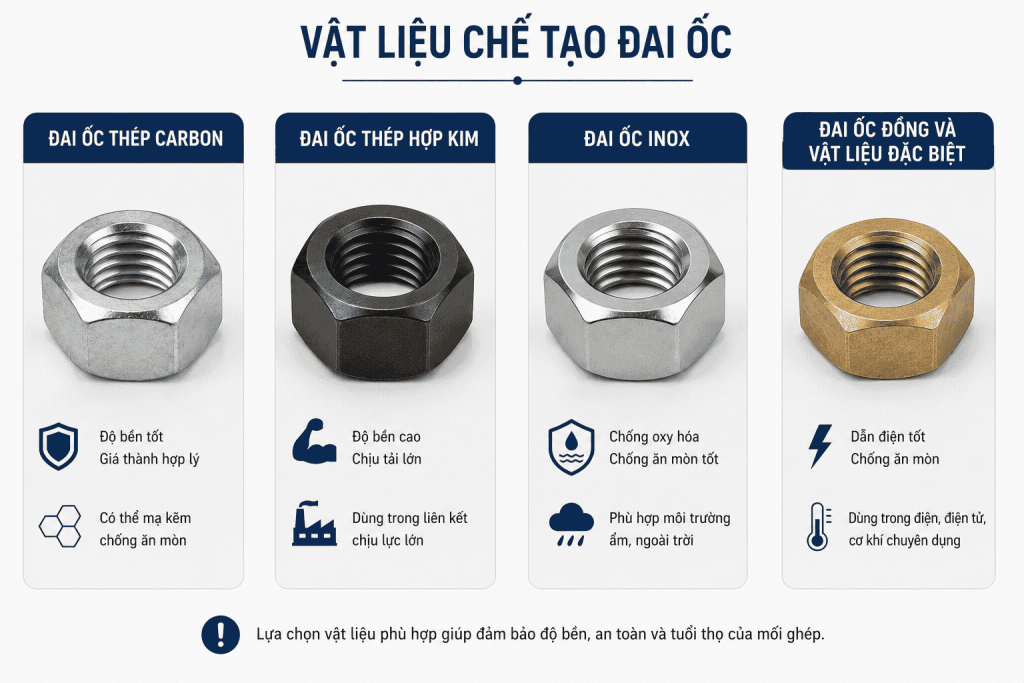

Đai ốc được làm từ vật liệu gì?

Vật liệu chế tạo đai ốc ảnh hưởng trực tiếp đến độ bền cơ học, khả năng chống ăn mòn, khả năng chịu nhiệt và phạm vi sử dụng.

Đai ốc thép carbon

Đây là nhóm vật liệu được sử dụng rộng rãi nhờ giá thành hợp lý và khả năng đáp ứng nhiều yêu cầu cơ khí. Đai ốc thép có thể được xử lý nhiệt để đạt cấp bền phù hợp.

Một số sản phẩm còn được mạ kẽm hoặc xử lý bề mặt nhằm cải thiện khả năng chống ăn mòn trong môi trường sử dụng thông thường.

Đai ốc thép hợp kim

Thép hợp kim được sử dụng khi yêu cầu cao hơn về độ bền kéo, độ cứng hoặc khả năng chịu tải. Loại này thường xuất hiện trong các liên kết chịu lực lớn hoặc thiết bị cơ khí chuyên dụng.

Đai ốc inox

Đai ốc inox có ưu điểm nổi bật về khả năng chống oxy hóa và ăn mòn. Inox 304 thường được sử dụng trong môi trường ẩm, ngoài trời, thiết bị công nghiệp và nhiều ứng dụng dân dụng.

Trong môi trường có yêu cầu chống ăn mòn cao hơn, có thể lựa chọn inox 316 tùy điều kiện thực tế.

Đai ốc đồng và vật liệu đặc biệt

Một số ứng dụng điện, điện tử hoặc cơ khí chuyên dụng có thể sử dụng đai ốc bằng đồng, đồng thau hoặc vật liệu đặc biệt. Việc lựa chọn cần căn cứ vào yêu cầu dẫn điện, chống ăn mòn, nhiệt độ và đặc tính tải.

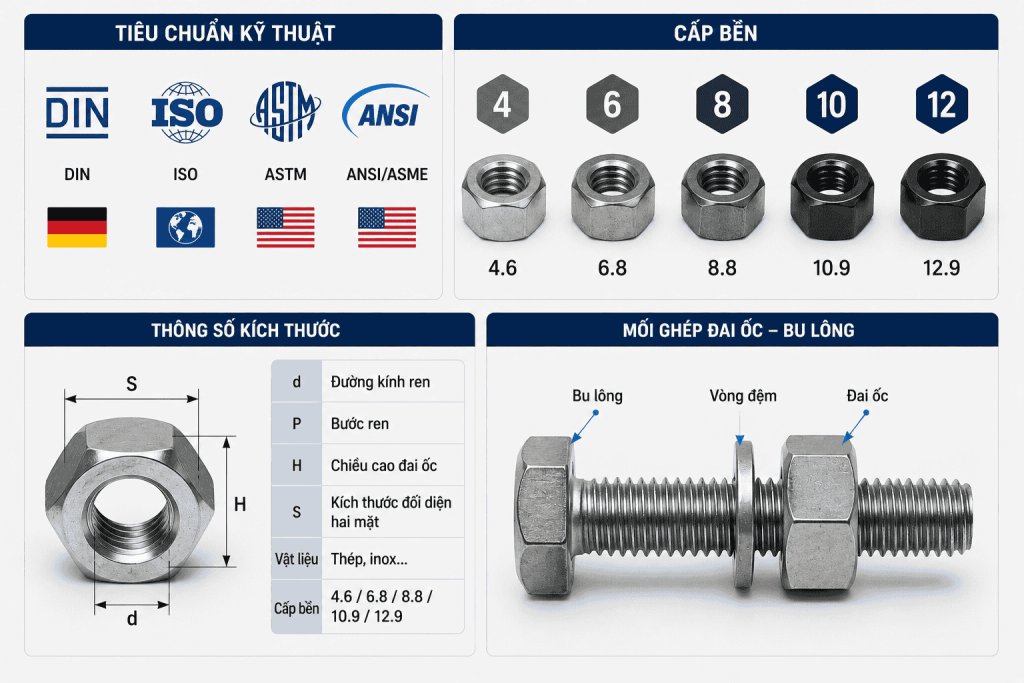

Tiêu chuẩn kỹ thuật của đai ốc là gì?

Khi lựa chọn đai ốc cơ khí, không nên chỉ dựa vào đường kính mà cần kiểm tra tiêu chuẩn và cấp bền.

Một số hệ tiêu chuẩn thường gặp gồm:

• DIN: hệ tiêu chuẩn Đức, được sử dụng phổ biến trong lĩnh vực cơ khí.
• ISO: tiêu chuẩn quốc tế áp dụng cho nhiều loại chi tiết máy.
• ASTM: hệ tiêu chuẩn được sử dụng rộng rãi trong các yêu cầu vật liệu và cơ khí.
• ANSI/ASME: thường xuất hiện trong các sản phẩm và hệ thống sử dụng tiêu chuẩn Mỹ.

Ngoài tiêu chuẩn hình học, đai ốc còn có thể được phân loại theo cấp bền. Cấp bền cần tương thích với bu lông để đảm bảo mối ghép có khả năng chịu tải phù hợp.

Với các công trình hoặc thiết bị yêu cầu kỹ thuật cao, cần kiểm tra đầy đủ đường kính ren, bước ren, chiều cao đai ốc, kích thước đối diện hai mặt, vật liệu và cấp bền trước khi đặt hàng.

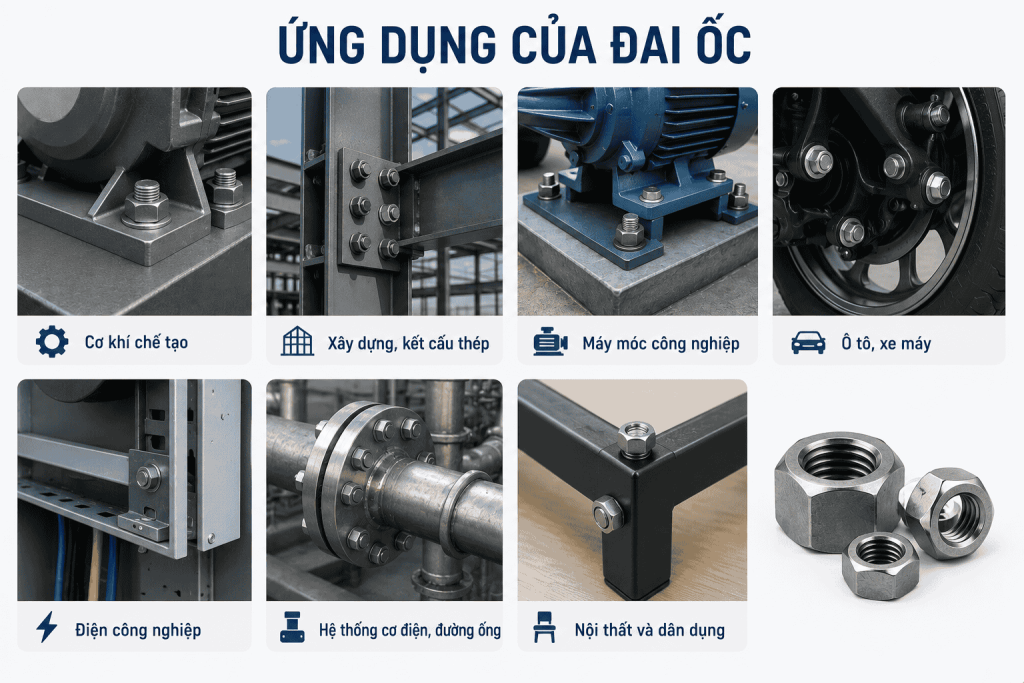

Ứng dụng của đai ốc là gì trong thực tế

Đai ốc được dùng phổ biến trong các mối ghép ren. Sản phẩm xuất hiện trong nhiều lĩnh vực cơ khí và xây dựng.

• Cơ khí chế tạo: Dùng để liên kết khung máy, giá đỡ, mặt bích và vỏ máy. Vị trí rung động có thể dùng đai ốc khóa.
• Xây dựng, kết cấu thép: Kết hợp với bu lông để liên kết cột, dầm, bản mã và khung thép. Kết cấu ngoài trời cần chú ý chống ăn mòn.
• Máy móc công nghiệp: Dùng để cố định chân máy, bệ máy và giá đỡ. Mối ghép cần đảm bảo lực siết ổn định.
• Ô tô, xe máy: Được dùng tại khung xe, động cơ, hệ thống treo và bánh xe. Vị trí rung động cần loại đai ốc chống tự tháo.
• Điện công nghiệp: Dùng để cố định tủ điện, máng cáp, thang cáp và thiết bị điện. Môi trường ẩm có thể dùng đai ốc inox.
• Hệ thống cơ điện, đường ống: Dùng tại mặt bích, giá đỡ, máy bơm và hệ thống HVAC. Vật liệu cần phù hợp với môi trường.
• Nội thất và dân dụng: Dùng cho bàn ghế kim loại, khung giường, kệ sắt và lan can. Các mối ghép này thuận tiện khi cần tháo lắp.

Liên kết bằng đai ốc và bu lông có ưu điểm là dễ tháo lắp. Khi lựa chọn, cần kiểm tra đường kính ren, bước ren, vật liệu và cấp bền.

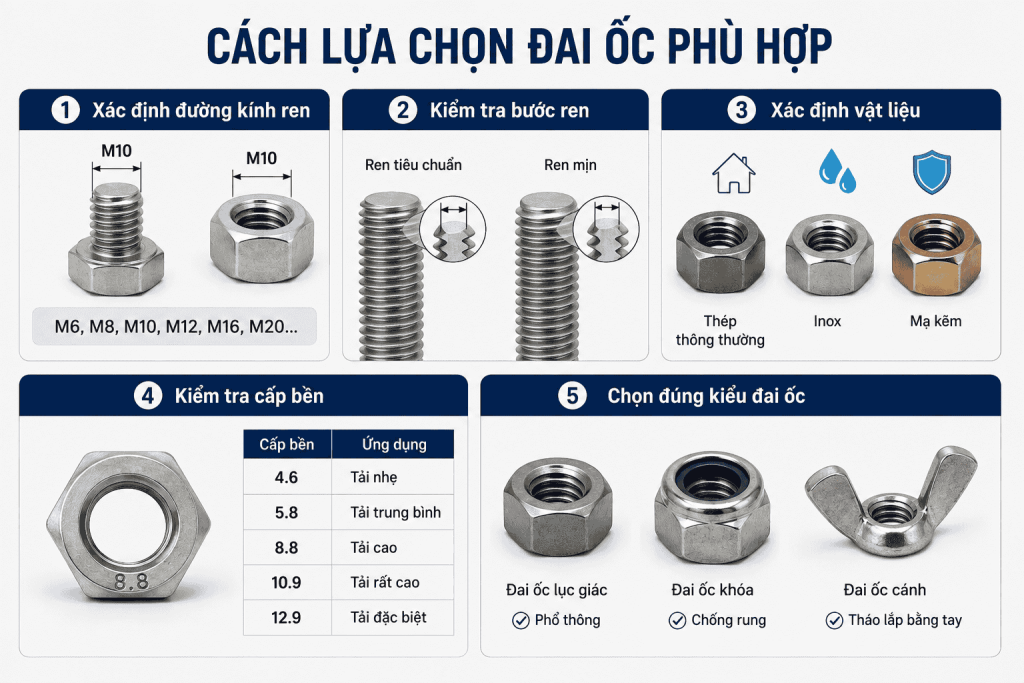

Cách lựa chọn đai ốc phù hợp

Để lựa chọn đúng sản phẩm, cần xem xét đồng thời nhiều yếu tố thay vì chỉ chọn theo kích thước.

1. Xác định đường kính ren

Đường kính danh nghĩa của đai ốc phải tương thích với bu lông hoặc ty ren. Các kích thước phổ biến có thể kể đến M6, M8, M10, M12, M16, M20…

2. Kiểm tra bước ren

Hai chi tiết có cùng đường kính nhưng khác bước ren vẫn có thể không lắp được. Vì vậy cần xác định chính xác bước ren tiêu chuẩn hoặc ren mịn.

3. Xác định vật liệu

Môi trường khô ráo có thể sử dụng đai ốc thép thông thường. Với môi trường ẩm hoặc có nguy cơ ăn mòn, nên cân nhắc đai ốc inox hoặc sản phẩm có lớp bảo vệ bề mặt phù hợp.

4. Kiểm tra cấp bền

Đối với liên kết chịu lực, cấp bền của đai ốc phải được lựa chọn tương thích với bu lông và yêu cầu thiết kế.

5. Chọn đúng kiểu đai ốc

Đai ốc lục giác phù hợp với nhu cầu phổ thông; đai ốc khóa dùng cho môi trường rung động; đai ốc cánh phù hợp với vị trí cần tháo lắp bằng tay.

Những lưu ý khi sử dụng và lắp đặt đai ốc là gì

• Kiểm tra ren: Đảm bảo ren của đai ốc và bu lông sạch, không móp, biến dạng hoặc rỉ sét.
• Đúng kích thước: Đường kính và bước ren của đai ốc phải tương thích với bu lông, tránh lắp sai ren gây hư hỏng.
• Tránh chéo ren: Nên vặn bằng tay ở những vòng đầu tiên để kiểm tra độ ăn khớp trước khi dùng dụng cụ siết.

• Kiểm soát lực siết: Với mối ghép yêu cầu độ chính xác, nên dùng cờ lê lực. Siết quá lỏng dễ gây rung, tự tháo; siết quá chặt có thể làm hỏng ren.

• Chọn loại phù hợp: Vị trí rung động nên dùng đai ốc khóa; môi trường ẩm hoặc ngoài trời có thể ưu tiên đai ốc inox hoặc loại được xử lý chống ăn mòn.
• Kiểm tra định kỳ: Cần kiểm tra độ siết, tình trạng ren và dấu hiệu rỉ sét, biến dạng để kịp thời bảo trì hoặc thay thế.

Câu hỏi thường gặp về đai ốc

Câu hỏi: Đai ốc dùng để làm gì?

Trả lời: Đai ốc được sử dụng cùng bu lông hoặc ty ren để tạo mối ghép ren, giúp cố định các chi tiết và tạo lực kẹp cần thiết.

Câu hỏi: Đai ốc M10 là gì?

Trả lời: Đai ốc M10 là loại có đường kính ren danh nghĩa khoảng 10 mm theo hệ ren mét. Khi lựa chọn cần kiểm tra thêm bước ren và tiêu chuẩn cụ thể.

Câu hỏi: Đai ốc inox có tốt không?

Trả lời: Đai ốc inox có ưu điểm về khả năng chống ăn mòn và oxy hóa, phù hợp với môi trường ẩm hoặc yêu cầu bề mặt cao. Tuy nhiên, cần lựa chọn đúng chủng loại inox và yêu cầu cơ học.

Câu hỏi: Đai ốc có những tiêu chuẩn nào?

Trả lời: Các tiêu chuẩn thường gặp gồm DIN, ISO, ASTM và ANSI/ASME. Mỗi tiêu chuẩn có quy định riêng về kích thước, vật liệu và các yêu cầu kỹ thuật liên quan.

Câu hỏi: Làm sao chọn đai ốc phù hợp với bu lông?

Trả lời: Cần kiểm tra tối thiểu đường kính ren, bước ren, hệ tiêu chuẩn, vật liệu và cấp bền của cả đai ốc và bu lông để đảm bảo khả năng lắp ghép và làm việc.

Đai ốc là bộ phận không thể thiếu trong nhiều kết cấu liên kết bằng ren. Việc lựa chọn đúng kích thước, vật liệu, kiểu dáng, tiêu chuẩn và cấp bền giúp mối ghép đạt độ chắc chắn, ổn định và đáp ứng tốt yêu cầu làm việc.
