Hướng Dẫn Lắp Bulong Nở Đúng Kỹ Thuật, Đảm Bảo Chắc Chắn

Hướng dẫn lắp bulong nở đúng kỹ thuật giúp mối liên kết đạt khả năng chịu lực và độ ổn định cần thiết. Sai sót khi khoan, vệ sinh hoặc siết lực có thể làm giảm khả năng neo giữ.

Cơ Khí Bảo Kim cung cấp nhiều loại bulong nở phục vụ xây dựng và lắp đặt cơ khí. Bài viết dưới đây hướng dẫn từng bước, từ chuẩn bị đến kiểm tra sau thi công.

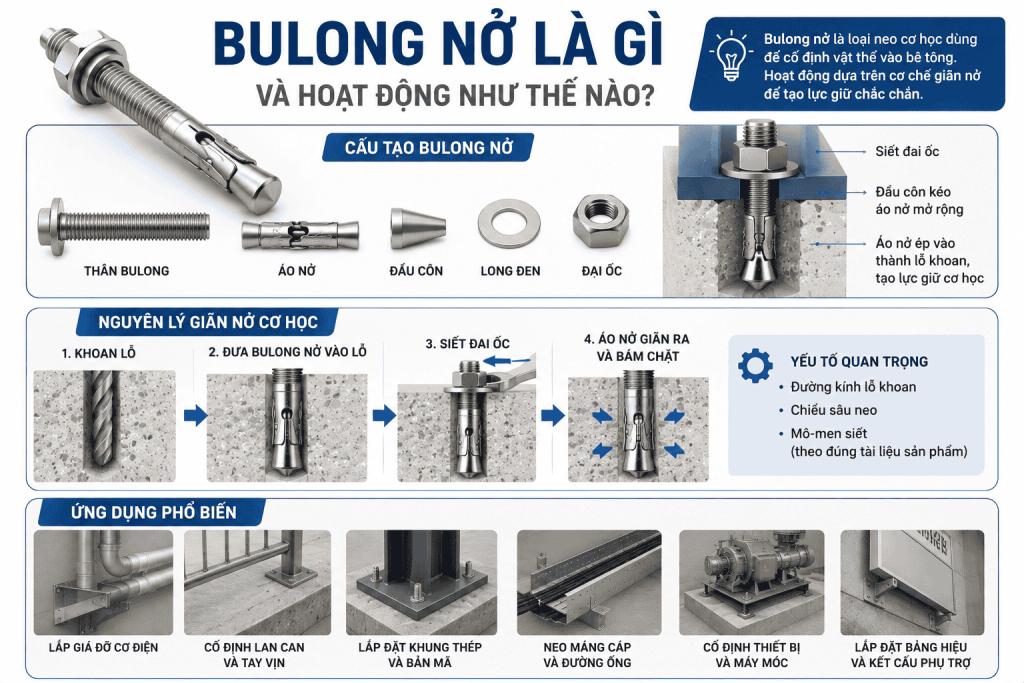

Bulong Nở Là Gì Và Hoạt Động Như Thế Nào?

Khái niệm bulong nở

Bulong nở là loại neo cơ học dùng để cố định vật thể vào bê tông. Sản phẩm còn được gọi là tắc kê nở trong thi công.

Cấu tạo phổ biến gồm thân bulong, áo nở, đầu côn, long đen và đai ốc. Khi siết đai ốc, đầu côn kéo áo nở mở rộng.

Áo nở ép vào thành lỗ khoan và tạo lực giữ cơ học. Tải trọng được truyền từ vật thể sang bulong và vật liệu nền.

Nguyên lý giãn nở cơ học

Bulong nở không cần keo để tạo liên kết với bê tông. Khả năng giữ phụ thuộc vào sự giãn nở của bộ phận neo.

Khi đạt đúng lực siết, áo nở tạo áp lực lên thành lỗ. Ma sát và cơ chế liên kết giúp bulong chịu tải tác động.

Vì vậy, đường kính lỗ khoan, chiều sâu neo và mô-men siết đều rất quan trọng. Các thông số này phải theo đúng tài liệu sản phẩm.

Các ứng dụng phổ biến

Bulong nở thường được dùng để cố định các chi tiết trên nền bê tông. Một số ứng dụng phổ biến gồm:

• Lắp giá đỡ cơ điện.
• Cố định lan can và tay vịn.
• Lắp đặt khung thép và bản mã.
• Neo máng cáp và đường ống.
• Cố định thiết bị và máy móc.
• Lắp đặt bảng hiệu và kết cấu phụ trợ.

Cơ Khí Bảo Kim cũng ghi nhận bulong nở được sử dụng cho nhiều hạng mục xây dựng.

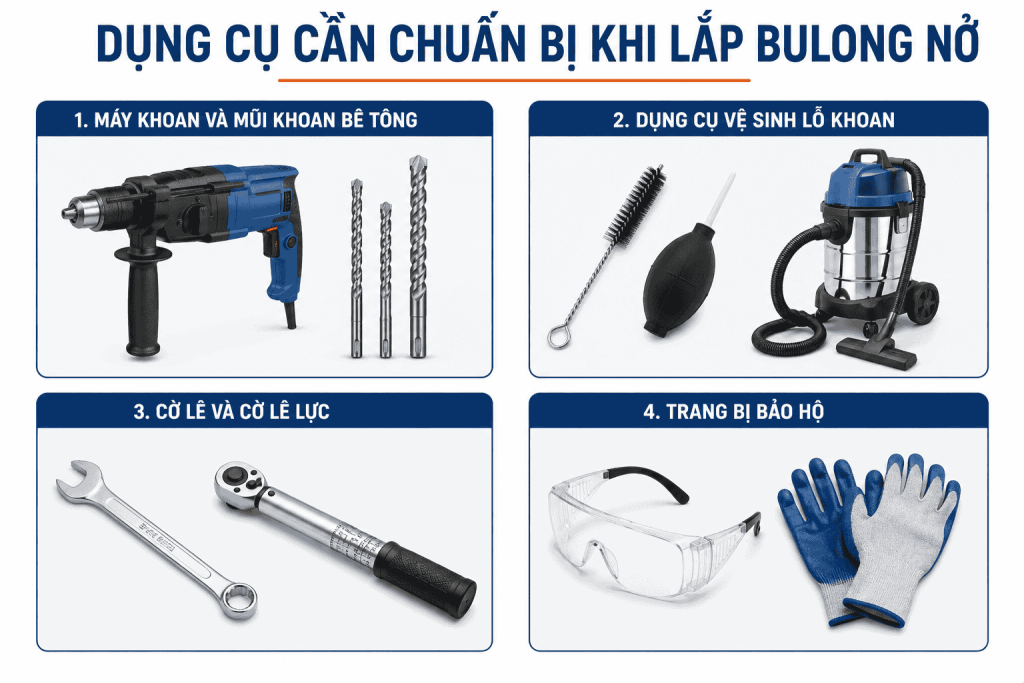

Dụng Cụ Cần Chuẩn Bị Khi Lắp Bulong Nở

Máy khoan và mũi khoan bê tông

Máy khoan cần có công suất phù hợp với đường kính bulong. Mũi khoan phải đúng kích thước theo yêu cầu sản phẩm.

Không nên chọn mũi khoan lớn hơn quy định. Lỗ quá rộng có thể làm giảm khả năng bám giữ của áo nở.

Dụng cụ vệ sinh lỗ khoan

Bụi khoan cần được loại bỏ trước khi lắp bulong. Có thể sử dụng chổi vệ sinh, bơm thổi hoặc máy hút bụi.

Một số hệ thống neo yêu cầu quy trình vệ sinh cụ thể. Người thi công nên tuân thủ tài liệu kỹ thuật của sản phẩm.

Cờ lê và cờ lê lực

Cờ lê dùng để siết đai ốc trong quá trình lắp đặt. Với mối ghép yêu cầu kiểm soát lực, nên dùng cờ lê lực.

Mỗi loại neo có mô-men siết riêng từ nhà sản xuất. Không nên lấy một mức lực chung cho mọi kích thước bulong.

Trang bị bảo hộ

Người thi công nên sử dụng kính bảo hộ và găng tay. Khi khoan bê tông, bụi và mảnh vật liệu có thể gây nguy hiểm.

Các dụng cụ nên được kiểm tra trước khi sử dụng. Mũi khoan cùn hoặc cờ lê hỏng có thể ảnh hưởng chất lượng thi công.

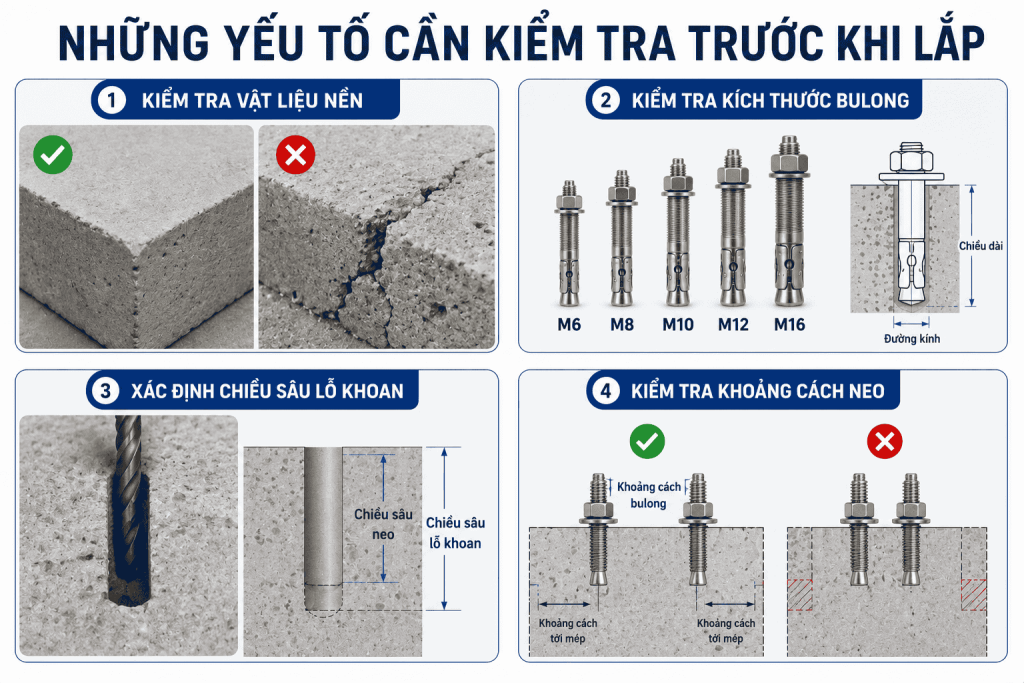

Những Yếu Tố Cần Kiểm Tra Trước Khi Lắp

Kiểm tra vật liệu nền

Bulong nở phù hợp nhất với các nền có khả năng chịu lực ổn định. Bê tông đặc thường được sử dụng phổ biến cho hệ neo cơ học.

Cần kiểm tra bê tông có bị nứt hoặc hư hỏng hay không. Không nên tự ý sử dụng bulong nở cho nền yếu.

Hilti phân loại neo cơ học theo nhiều điều kiện nền khác nhau. Việc lựa chọn cần dựa trên ứng dụng và dữ liệu kỹ thuật.

Kiểm tra kích thước bulong

Cần xác định đường kính và chiều dài trước khi khoan. Kích thước phải phù hợp với chi tiết cần cố định.

Một số kích thước phổ biến gồm M6, M8, M10, M12 và M16. Công trình tải trọng lớn có thể cần kích thước cao hơn.

Không nên chọn bulong chỉ dựa vào đường kính. Tải trọng, chiều sâu neo và vật liệu nền đều cần được xem xét.

Xác định chiều sâu lỗ khoan

Chiều sâu lỗ phải đáp ứng yêu cầu của từng loại bulong. Lỗ quá nông có thể khiến bulong không đạt chiều sâu neo.

Một số hướng dẫn kỹ thuật yêu cầu lỗ khoan sâu hơn chiều sâu neo. Phần dư giúp chứa bụi và hỗ trợ quá trình lắp đặt.

Kiểm tra khoảng cách neo

Không nên đặt các bulong quá sát nhau. Khoảng cách nhỏ có thể ảnh hưởng đến vùng chịu lực của bê tông.

Khoảng cách tới mép bê tông cũng cần được kiểm tra. Thông số chính xác phải dựa trên tài liệu của từng sản phẩm.

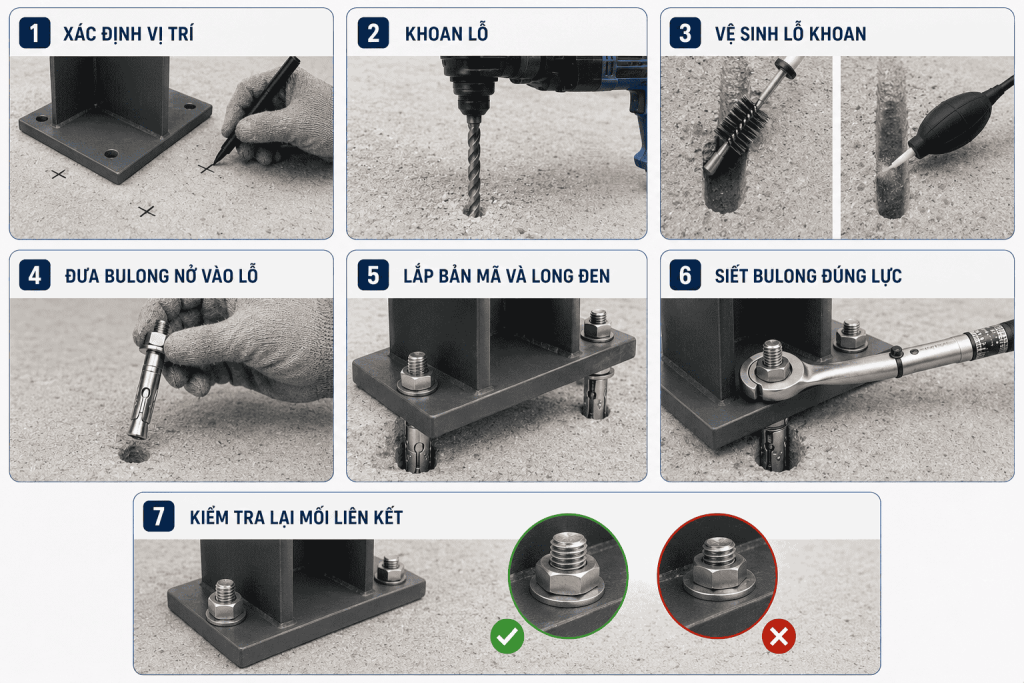

Quy Trình Lắp Bulong Nở Đúng Kỹ Thuật

Bước 1: Xác định vị trí lắp đặt

Đầu tiên, xác định chính xác vị trí cần cố định vật thể. Có thể sử dụng bản mã làm mẫu định vị.

Dùng thước và bút đánh dấu tâm lỗ khoan. Kiểm tra khoảng cách giữa các điểm neo trước khi khoan.

Với nhiều bulong, cần đảm bảo các vị trí nằm đúng tim thiết kế. Sai lệch ban đầu có thể khiến bản mã khó lắp.

Bước 2: Khoan lỗ đúng kích thước

Lắp mũi khoan bê tông có đường kính theo yêu cầu sản phẩm. Đưa máy khoan vuông góc với bề mặt nền.

Khoan đến đúng chiều sâu đã xác định. Không nên dùng lực ép quá mạnh trong suốt quá trình khoan.

Sau khi khoan xong, kiểm tra lại đường kính và chiều sâu. Đây là bước ảnh hưởng trực tiếp đến khả năng neo giữ.

Bước 3: Vệ sinh sạch lỗ khoan

Dùng chổi và dụng cụ thổi bụi để làm sạch bên trong lỗ. Có thể sử dụng máy hút bụi nếu điều kiện thi công cho phép.

Bụi còn lại có thể cản trở quá trình đặt neo. Với một số hệ thống, quy trình vệ sinh là yêu cầu bắt buộc.

Không nên bỏ qua bước này, dù lỗ khoan nhìn bên ngoài đã sạch. Bụi thường tập trung ở đáy và thành lỗ.

Bước 4: Đưa bulong nở vào lỗ

Đặt bulong đúng chiều và đưa vào lỗ khoan. Không dùng lực quá mạnh nếu bulong không thể đi vào đúng vị trí.

Nếu bulong bị kẹt, cần kiểm tra lại kích thước lỗ. Có thể lỗ chưa đủ sâu hoặc còn nhiều bụi bên trong.

Đầu bulong phải đạt đúng vị trí theo yêu cầu của sản phẩm. Một số loại cần đặt đến chiều sâu neo tối thiểu.

Bước 5: Lắp bản mã và long đen

Đưa bản mã hoặc chi tiết cần cố định vào vị trí. Sau đó lắp long đen và đai ốc theo đúng thứ tự.

Kiểm tra mặt tiếp xúc giữa bản mã và vật liệu nền. Bề mặt cần ổn định và không bị kênh.

Đai ốc nên được vặn bằng tay trước khi dùng dụng cụ. Cách này giúp hạn chế tình trạng ren bị lệch.

Bước 6: Siết bulong đúng lực

Dùng cờ lê để siết đai ốc theo hướng dẫn sản phẩm. Với hệ neo yêu cầu mô-men cụ thể, cần sử dụng cờ lê lực.

Không nên siết theo cảm tính hoặc dùng lực quá lớn. Siết sai mô-men có thể ảnh hưởng trực tiếp đến khả năng làm việc của neo.

Mức mô-men không thể áp dụng chung cho mọi bulong. Cần tra đúng bảng thông số của nhà sản xuất.

Bước 7: Kiểm tra lại mối liên kết

Sau khi siết xong, kiểm tra vị trí bản mã và đai ốc. Mối ghép cần chắc chắn và không có hiện tượng xê dịch.

Kiểm tra phần ren và tình trạng của bulong sau khi siết. Nếu phát hiện ren hỏng, cần xử lý trước khi đưa vào sử dụng.

Với hạng mục quan trọng, nên ghi nhận thông số thi công. Hồ sơ này thuận tiện cho công tác nghiệm thu và bảo trì.

Bảng Thông Số Cần Kiểm Tra Khi Lắp Bulong Nở

Thông số	Yêu cầu kiểm tra	Ảnh hưởng
Đường kính lỗ	Theo thông số sản phẩm	Khả năng giãn nở
Chiều sâu lỗ	Đủ chiều sâu neo	Khả năng giữ tải
Vật liệu nền	Bê tông phù hợp	Khả năng chịu lực
Khoảng cách neo	Theo yêu cầu kỹ thuật	Ổn định vùng neo
Khoảng cách mép	Không quá gần mép	Hạn chế phá hoại nền
Mô-men siết	Theo nhà sản xuất	Khả năng kích hoạt neo
Tình trạng ren	Không hư hỏng	Độ chắc chắn mối ghép

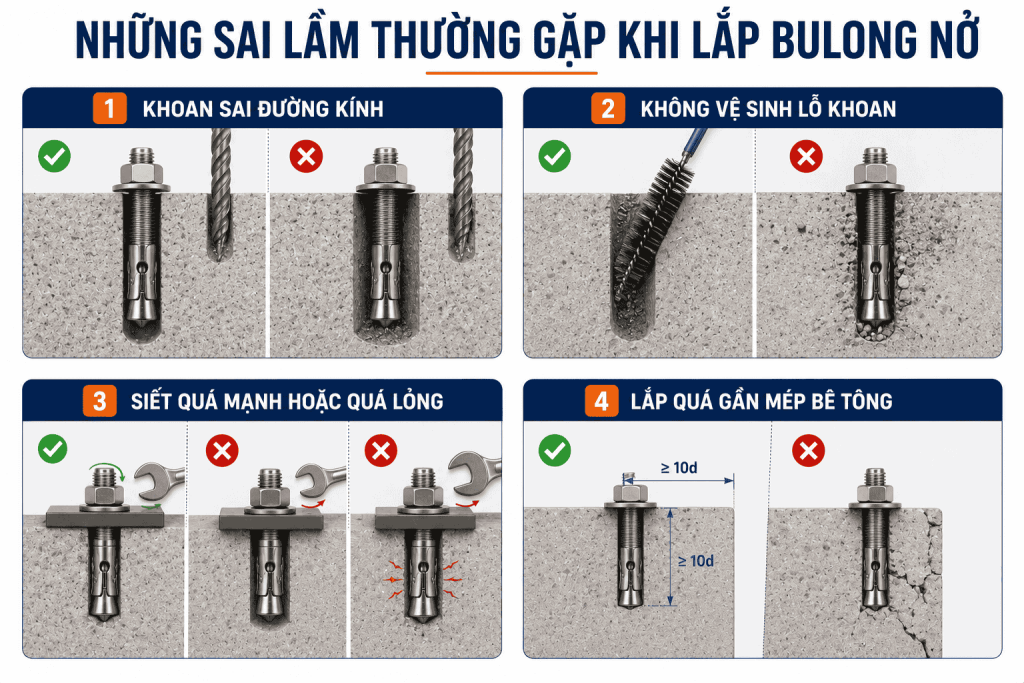

Những Sai Lầm Thường Gặp Khi Lắp Bulong Nở

Khoan sai đường kính

Lỗ khoan quá lớn làm giảm khả năng ép của áo nở. Lỗ quá nhỏ lại khiến bulong khó lắp đúng vị trí.

Vì vậy, đường kính mũi khoan phải được kiểm tra trước khi thi công. Không nên sử dụng mũi khoan đã bị mòn nhiều.

Không vệ sinh lỗ khoan

Bụi bê tông còn lại có thể cản trở quá trình lắp đặt. Đây là lỗi thường gặp nhưng dễ bị bỏ qua.

Nên vệ sinh lỗ sau khi khoan và kiểm tra lại trước khi đưa neo vào. Cách làm này giúp quá trình lắp đặt ổn định hơn.

Siết quá mạnh hoặc quá lỏng

Siết quá lỏng có thể khiến neo chưa đạt trạng thái làm việc. Siết quá mạnh lại có thể gây hư ren hoặc ảnh hưởng vật liệu nền.

Hilti cũng nhấn mạnh tầm quan trọng của mô-men siết với neo giãn nở điều khiển bằng lực.

Lắp quá gần mép bê tông

Vị trí neo quá gần mép có thể làm tăng nguy cơ phá hoại bê tông. Khoảng cách tối thiểu cần theo thiết kế hoặc tài liệu sản phẩm.

Không nên tự ý thay đổi vị trí neo nếu công trình đã có bản vẽ kỹ thuật.

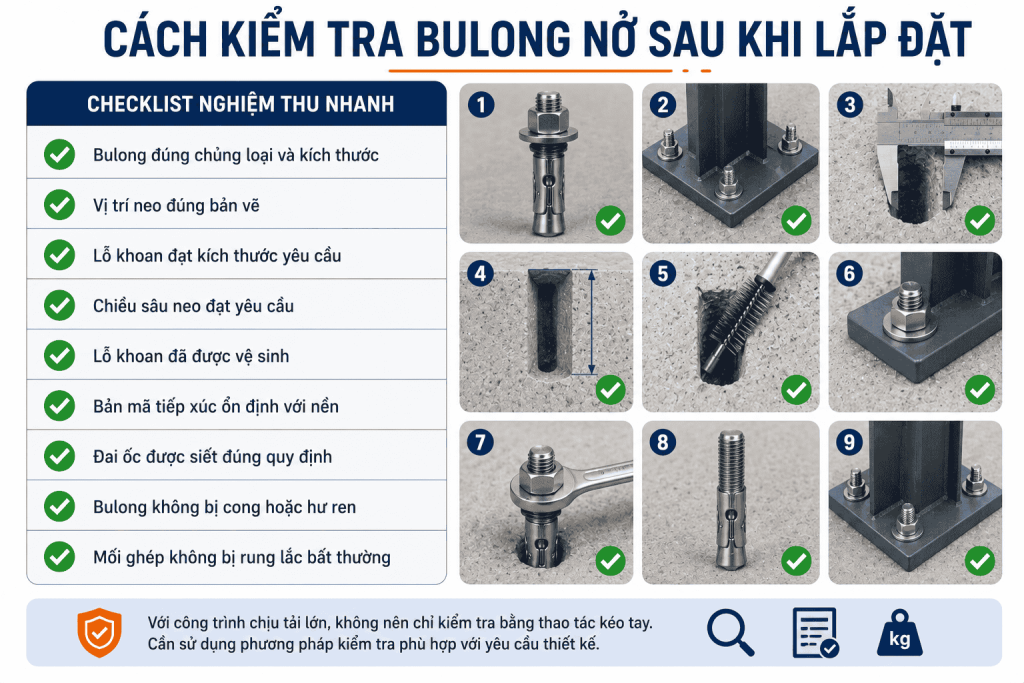

Cách Kiểm Tra Bulong Nở Sau Khi Lắp Đặt

Sau khi hoàn thiện, cần kiểm tra toàn bộ các điểm neo. Việc kiểm tra nên thực hiện theo một checklist thống nhất.

Checklist nghiệm thu nhanh:

• Bulong đúng chủng loại và kích thước.
• Vị trí neo đúng bản vẽ.
• Lỗ khoan đạt kích thước yêu cầu.
• Chiều sâu neo đạt yêu cầu.
• Lỗ khoan đã được vệ sinh.
• Bản mã tiếp xúc ổn định với nền.
• Đai ốc được siết đúng quy định.
• Bulong không bị cong hoặc hư ren.
• Mối ghép không bị rung lắc bất thường.

Với công trình chịu tải lớn, không nên chỉ kiểm tra bằng thao tác kéo tay. Cần sử dụng phương pháp kiểm tra phù hợp với yêu cầu thiết kế.

Lưu Ý Quan Trọng Khi Thi Công Bulong Nở

• Thứ nhất, chọn đúng loại neo cho vật liệu nền. Không phải mọi loại bulong nở đều phù hợp với bê tông nứt hoặc vật liệu rỗng.
• Thứ hai, đọc tài liệu kỹ thuật trước khi thi công. Mỗi sản phẩm có yêu cầu riêng về đường kính lỗ và chiều sâu neo.
• Thứ ba, kiểm soát mô-men siết. Không nên dùng một mức lực cho nhiều loại bulong khác nhau.
• Thứ tư, kiểm tra dụng cụ thường xuyên. Mũi khoan, cờ lê và cờ lê lực cần hoạt động chính xác.
• Thứ năm, ưu tiên sản phẩm có nguồn gốc rõ ràng. Sản phẩm đạt thông số kỹ thuật giúp quá trình thi công dễ kiểm soát hơn.

Câu Hỏi Thường Gặp Về Lắp Bulong Nở

1. Bulong nở có lắp trực tiếp vào bê tông được không?

Có. Bulong nở được thiết kế để lắp vào lỗ khoan trên vật liệu nền phù hợp.

2. Có cần vệ sinh lỗ khoan trước khi lắp không?

Có. Nên loại bỏ bụi và mảnh vụn để quá trình lắp đặt đạt yêu cầu.

3. Có thể dùng cùng một mũi khoan cho mọi bulong không?

Không. Đường kính mũi khoan phải phù hợp với từng loại bulong nở.

4. Bulong nở có dùng cho bê tông nứt không?

Điều này phụ thuộc vào loại neo và chứng nhận sản phẩm. Cần kiểm tra tài liệu kỹ thuật trước khi sử dụng.

5. Có nên lắp bulong nở sát mép bê tông không?

Không nên tự ý lắp sát mép. Cần kiểm tra khoảng cách tối thiểu theo tài liệu sản phẩm.

Lắp bulong nở đúng kỹ thuật cần kiểm soát từ khâu chọn sản phẩm đến khoan, vệ sinh và siết lực. Đường kính lỗ, chiều sâu neo và vật liệu nền đều ảnh hưởng đến khả năng làm việc.
