Cách Tính Lực Siết Bulong Chính Xác: Công Thức Và Hướng Dẫn Thực Tế

Lực siết bulong ảnh hưởng trực tiếp đến độ ổn định và khả năng làm việc của mối ghép. Siết quá lỏng có thể gây rung, giảm lực kẹp và làm liên kết tự nới lỏng. Ngược lại, siết quá chặt có thể làm hỏng ren hoặc khiến bulong bị quá tải.

Việc áp dụng đúng cách tính lực siết bulong giúp xác định mô-men phù hợp dựa trên đường kính, cấp bền, lực căng và điều kiện ma sát. Cơ Khí Bảo Kim cung cấp bulong, đai ốc và phụ kiện liên kết, hỗ trợ lựa chọn quy cách phù hợp với từng yêu cầu kỹ thuật.

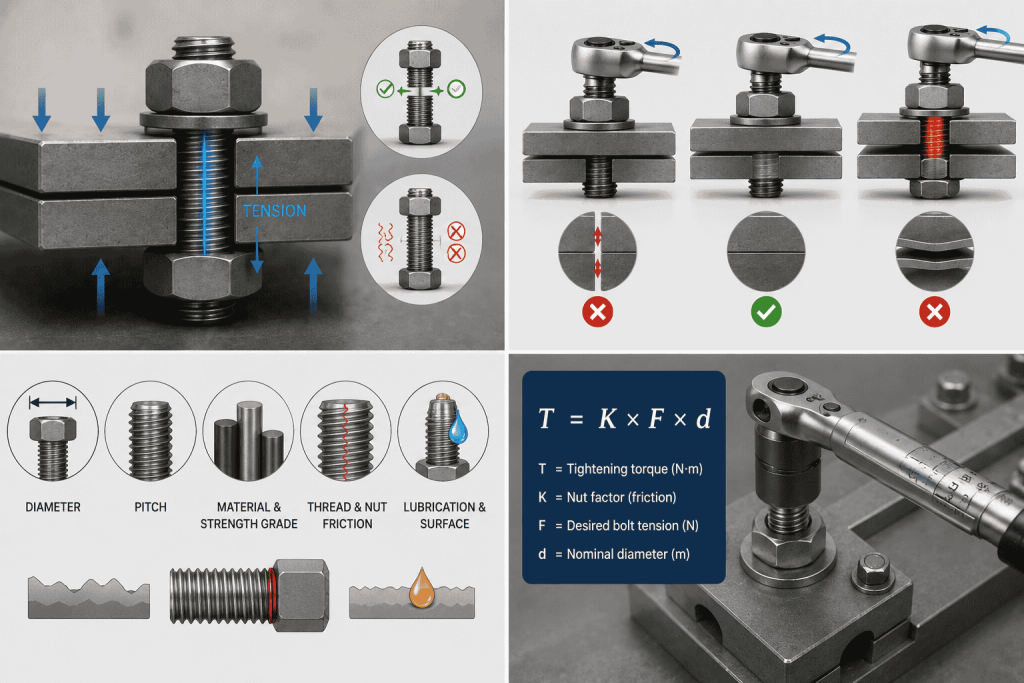

Cách tính lực siết bulong là gì?

Khái niệm về cách tính lực siết bulong

Cách tính lực siết bulong là quá trình xác định mô-men xoắn phù hợp khi lắp đặt bulong vào mối ghép. Mục tiêu của quá trình này là tạo ra lực căng cần thiết trong thân bulong.

Lực căng xuất hiện sau khi siết sẽ tạo thành lực kẹp giữa các chi tiết liên kết. Lực kẹp phù hợp giúp các bộ phận duy trì vị trí ổn định trong quá trình làm việc.

Vai trò của lực căng trong thân bulong

Khi bulong được siết, thân bulong sẽ chịu lực kéo và tạo ra lực căng trước. Lực căng này giúp ép chặt các chi tiết, tạo nên sự ổn định cho mối ghép.

Nếu lực căng không đủ, lực kẹp giữa các chi tiết sẽ giảm. Khi đó, mối ghép có thể dịch chuyển hoặc tự nới lỏng khi chịu rung động.

Điều gì xảy ra khi lực siết không phù hợp?

Nếu lực siết quá thấp, bulong không tạo được lực căng cần thiết. Mối ghép có thể bị lỏng và giảm khả năng chịu tải trong quá trình sử dụng.

Ngược lại, nếu siết quá lớn, bulong có thể chịu ứng suất vượt giới hạn cho phép. Điều này có thể gây biến dạng thân bulong, hỏng ren hoặc ảnh hưởng đến các chi tiết liên kết.

Các yếu tố ảnh hưởng đến mô-men siết bulong

Việc xác định mô-men siết bulong cần dựa trên nhiều thông số kỹ thuật khác nhau. Các yếu tố quan trọng gồm đường kính, bước ren, vật liệu và cấp bền của bulong.

Bên cạnh đó, hệ số ma sát giữa ren bulong và đai ốc cũng ảnh hưởng đến lực căng thực tế. Tình trạng bề mặt, lớp mạ hoặc chất bôi trơn đều có thể làm thay đổi kết quả.

Vì sao cần tính lực siết bulong?

Bulong hoạt động bằng cách tạo ra lực căng trước trong thân. Lực căng này tạo lực ép giữa các chi tiết.

Lực ép giúp các bộ phận duy trì vị trí trong quá trình làm việc. Mối ghép cần đủ lực để chống rung.

Siết không đủ lực có thể làm giảm lực kẹp. Bulong có thể tự tháo lỏng khi chịu rung động.

Siết quá chặt cũng có thể gây nhiều vấn đề. Ren có thể bị hỏng hoặc bulong vượt giới hạn đàn hồi.

Đảm bảo lực kẹp phù hợp

Lực kẹp giúp các chi tiết liên kết duy trì trạng thái ổn định. Khi bulong được siết đúng lực, các bề mặt tiếp xúc sẽ được ép chặt hơn.

Lực kẹp phù hợp giúp hạn chế sự dịch chuyển giữa các chi tiết. Đây là yếu tố quan trọng đối với máy móc và kết cấu chịu tải.

Nếu lực kẹp quá thấp, mối ghép có thể bị dịch chuyển. Khả năng chịu rung và tải trọng cũng có thể bị ảnh hưởng.

Ngược lại, lực kẹp quá lớn có thể gây quá tải bulong. Vì vậy, cần xác định lực siết phù hợp với từng mối ghép.

Hạn chế hiện tượng tự tháo lỏng

Rung động và tải trọng thay đổi có thể làm mối ghép bị nới lỏng. Các chi tiết có thể dịch chuyển tương đối trong quá trình vận hành.

Khi lực kẹp giảm, bulong hoặc đai ốc dễ bị xoay lỏng. Tình trạng này có thể ảnh hưởng đến độ ổn định của liên kết.

Siết bulong đúng lực giúp duy trì lực căng ban đầu tốt hơn. Nhờ đó, nguy cơ tự tháo lỏng của mối ghép được hạn chế.

Với môi trường rung động mạnh, có thể cần giải pháp chống tuột phù hợp. Ví dụ như đai ốc khóa hoặc các cơ cấu khóa ren.

Bảo vệ bulong và chi tiết liên kết

Mô-men siết phù hợp giúp bulong làm việc trong giới hạn cho phép. Điều này giúp giảm nguy cơ biến dạng và hư hỏng trong quá trình sử dụng.

Siết quá chặt có thể làm bulong chịu ứng suất quá lớn. Phần ren và đai ốc cũng có thể bị ảnh hưởng.

Ngược lại, siết quá lỏng có thể làm các chi tiết dịch chuyển. Chuyển động kéo dài có thể gây mài mòn bề mặt liên kết.

Vì vậy, kiểm soát lực siết giúp bảo vệ toàn bộ mối ghép. Đồng thời, tuổi thọ của bulong và chi tiết liên kết cũng được cải thiện.

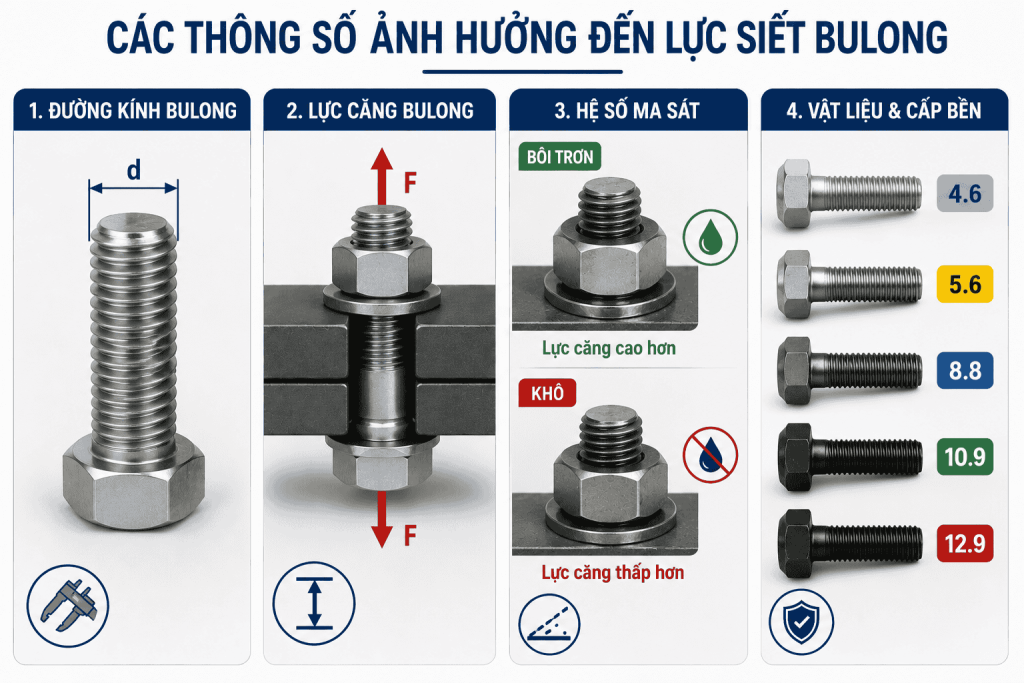

Các thông số ảnh hưởng đến cách tính lực siết bulong

Trước khi áp dụng công thức tính lực siết bulong, cần xác định các thông số đầu vào.

Đường kính bulong

Đường kính danh nghĩa thường được ký hiệu là d. Đường kính lớn thường yêu cầu mô-men siết lớn hơn.

Tuy nhiên, không thể xác định mô-men chỉ dựa trên đường kính. Cấp bền và điều kiện bề mặt cũng rất quan trọng.

Lực căng bulong

Lực căng thường được ký hiệu là F. Đây là lực dọc trục xuất hiện khi bulong được siết.

Lực căng phù hợp phụ thuộc vào khả năng chịu lực của bulong. Giá trị này cần phù hợp với thiết kế mối ghép.

Hệ số ma sát

Hệ số ma sát ảnh hưởng rất lớn đến mô-men siết bulong. Ma sát xuất hiện tại ren và bề mặt tựa.

Bulong được bôi trơn có thể đạt lực căng lớn hơn. Điều này xảy ra với cùng một mô-men siết.

Ngược lại, bulong có bề mặt khô có thể tạo lực căng thấp hơn. Vì vậy, không nên dùng chung bảng lực siết.

Vật liệu và cấp bền

Bulong có cấp bền khác nhau sẽ có khả năng chịu lực khác nhau. Giá trị lực căng cần phù hợp với cấp bền.

Các bulong cấp 4.6, 5.6, 8.8, 10.9 và 12.9 có đặc tính cơ học khác nhau.

Không nên áp dụng mô-men của bulong 8.8 cho bulong 10.9. Việc này có thể gây sai lệch lực căng.

Công thức tính lực siết bulong

Một công thức thực tế thường được sử dụng để ước tính mô-men siết là:

T = K × F × d

Trong đó:

• T: Mô-men siết bulong, đơn vị N·m.
• K: Hệ số mô-men, phụ thuộc vào ma sát.
• F: Lực căng hoặc lực siết trước, đơn vị N.
• d: Đường kính danh nghĩa của bulong, đơn vị m.

Công thức trên thường được gọi là phương pháp nut factor. Giá trị K phản ánh ảnh hưởng tổng hợp của ma sát.

Hệ số K có ý nghĩa gì?

Hệ số K không phải hằng số cố định cho mọi bulong. Giá trị này thay đổi theo điều kiện thực tế.

Loại vật liệu và lớp phủ có thể làm thay đổi K. Chất bôi trơn cũng có ảnh hưởng đáng kể.

Vì vậy, bảng mô-men chỉ nên được xem là tài liệu tham khảo. Các mối ghép quan trọng cần thử nghiệm hoặc xác nhận.

Ví dụ tính mô-men siết

Giả sử sử dụng bulong có đường kính danh nghĩa M12. Đường kính danh nghĩa tương ứng là 0,012 m.

Giả sử lực căng yêu cầu là 30.000 N. Hệ số K được chọn là 0,20.

Khi đó:

T = 0,20 × 30.000 × 0,012 = 72 N·m

Đây chỉ là ví dụ minh họa cho phương pháp tính. Giá trị thực tế cần phụ thuộc vào vật liệu và điều kiện bề mặt.

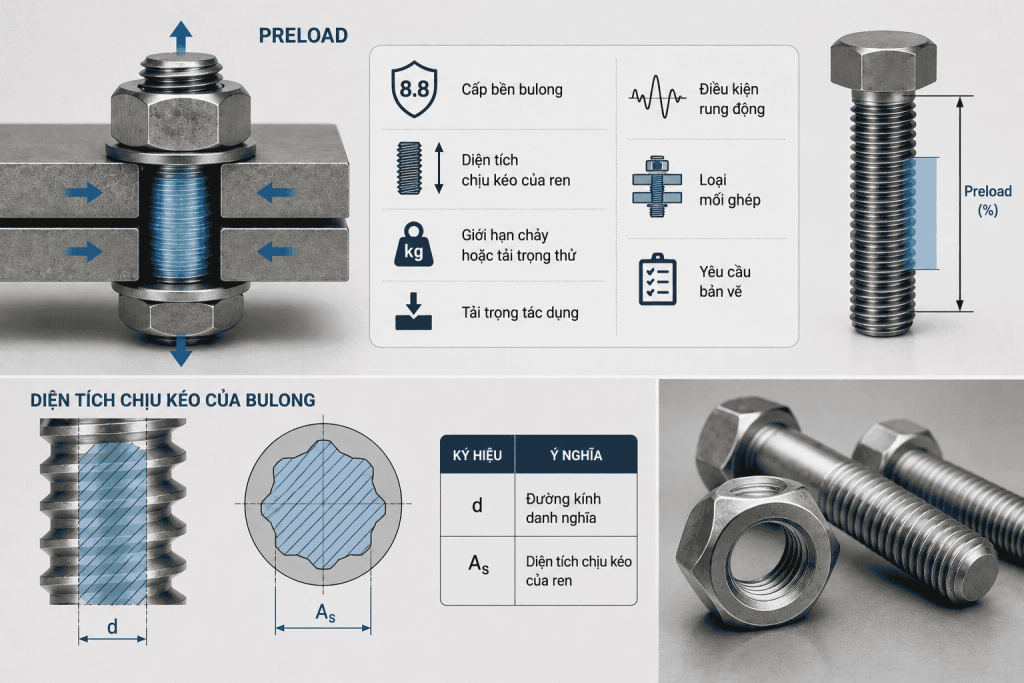

Cách xác định lực căng bulong

Lực căng ban đầu thường được gọi là preload. Đây là thông số quan trọng của mối ghép.

Một phương pháp tham khảo là xác định preload theo phần trăm tải trọng thử. Tuy nhiên, tỷ lệ phù hợp tùy thiết kế.

Không nên áp dụng một tỷ lệ cố định cho mọi loại bulong. Mỗi mối ghép có điều kiện làm việc riêng.

Để xác định lực căng, có thể cần xem xét:

• Cấp bền bulong.
• Diện tích chịu kéo của ren.
• Giới hạn chảy hoặc tải trọng thử.
• Tải trọng tác dụng.
• Điều kiện rung động.
• Loại mối ghép.
• Yêu cầu của bản vẽ.

Diện tích chịu kéo của bulong

Lực kéo tác dụng lên bulong không tính theo toàn bộ đường kính danh nghĩa. Phần ren làm giảm diện tích chịu lực.

Vì vậy, các tính toán kỹ thuật thường sử dụng diện tích chịu kéo của ren. Giá trị này phụ thuộc vào kích thước và bước ren.

Với mối ghép quan trọng, cần sử dụng dữ liệu tiêu chuẩn phù hợp. Không nên tự ước lượng diện tích chịu lực.

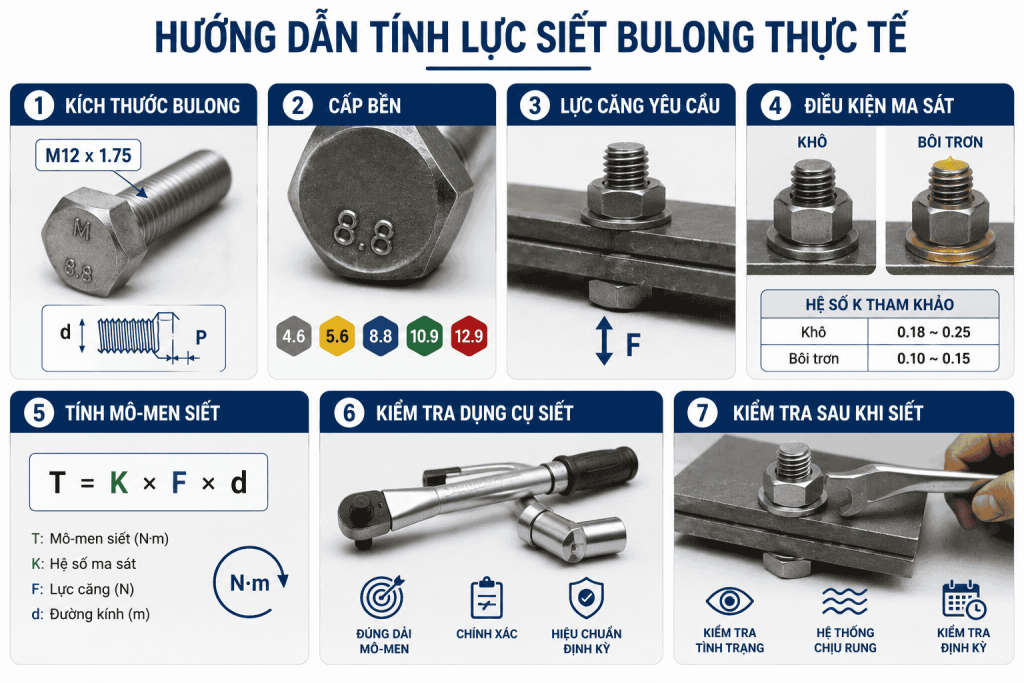

Hướng dẫn tính lực siết bulong thực tế

Bước 1: Xác định kích thước bulong

Cần xác định chính xác đường kính và bước ren. Ví dụ gồm M8, M10, M12 hoặc M16.

Không nên chỉ dựa vào kích thước đầu bulong. Quy cách ren mới là thông số quan trọng.

Bước 2: Xác định cấp bền

Kiểm tra ký hiệu cấp bền được ghi trên bulong. Thông số này liên quan đến khả năng chịu tải.

Bulong cấp cao có thể yêu cầu lực căng lớn hơn. Tuy nhiên, giá trị siết cần theo yêu cầu kỹ thuật.

Bước 3: Xác định lực căng yêu cầu

Lực căng cần được xác định theo thiết kế mối ghép. Với liên kết quan trọng, nên dựa vào hồ sơ kỹ thuật.

Không nên chọn lực căng tùy ý theo kinh nghiệm. Tải trọng và điều kiện làm việc cần được xem xét.

Bước 4: Xác định điều kiện ma sát

Cần kiểm tra bulong được siết khô hay bôi trơn. Lớp phủ cũng có thể ảnh hưởng đến ma sát.

Thông tin này giúp lựa chọn hệ số K phù hợp. Đây là bước quan trọng khi sử dụng công thức mô-men.

Bước 5: Tính mô-men siết

Áp dụng công thức T = K × F × d để ước tính mô-men siết.

Cần đảm bảo đơn vị đường kính được quy đổi sang mét. Khi đó, mô-men sẽ có đơn vị N·m.

Bước 6: Kiểm tra dụng cụ siết

Nên sử dụng cờ lê lực hoặc dụng cụ kiểm soát mô-men. Dụng cụ cần phù hợp với dải mô-men yêu cầu.

Thiết bị đo cũng cần được kiểm tra độ chính xác. Với công việc quan trọng, nên thực hiện hiệu chuẩn định kỳ.

Bước 7: Kiểm tra sau khi siết

Sau khi siết, cần kiểm tra tình trạng của toàn bộ mối ghép. Đặc biệt chú ý đến bulong và bề mặt liên kết.

Với hệ thống chịu rung động, có thể cần kiểm tra lại sau vận hành. Tần suất kiểm tra phụ thuộc vào điều kiện thực tế.

Bảng mô-men siết bulong tham khảo

Bảng dưới đây cung cấp mô-men siết bulong tham khảo cho một số kích thước phổ biến. Các giá trị được sử dụng để tham khảo trong điều kiện lắp đặt thông thường.

Mô-men siết thực tế có thể thay đổi theo cấp bền, vật liệu và điều kiện ma sát. Vì vậy, cần kiểm tra thông số kỹ thuật trước khi áp dụng cho mối ghép quan trọng.

Kích thước	Cấp bền tham khảo	Mô-men tham khảo
M6	8.8	Khoảng 10 N·m
M8	8.8	Khoảng 25 N·m
M10	8.8	Khoảng 50 N·m
M12	8.8	Khoảng 85 N·m
M16	8.8	Khoảng 210 N·m
M20	8.8	Khoảng 410 N·m

Các giá trị trong bảng không nên áp dụng cho mọi điều kiện lắp đặt. Hệ số ma sát có thể làm thay đổi đáng kể lực căng thực tế của bulong.

Tình trạng bề mặt ren cũng ảnh hưởng đến kết quả siết. Bulong khô, bulong mạ và bulong bôi trơn có thể yêu cầu mô-men khác nhau.

Ảnh hưởng của cấp bền đến mô-men siết

Bulong có cấp bền cao thường có khả năng chịu lực căng lớn hơn. Vì vậy, mô-men siết phù hợp cũng cần được xác định theo cấp bền.

Không nên sử dụng cùng một giá trị mô-men cho mọi loại bulong. Cùng kích thước nhưng khác cấp bền có thể yêu cầu lực siết khác nhau.

Lưu ý với bulong inox

Bulong inox có đặc tính vật liệu và hệ số ma sát khác bulong thép carbon. Do đó, không nên áp dụng trực tiếp bảng mô-men của bulong thép.

Ngoài ra, bulong inox có thể xảy ra hiện tượng kẹt ren khi siết. Việc sử dụng phương pháp lắp đặt phù hợp giúp hạn chế tình trạng này.

Khi nào cần tham khảo thông số kỹ thuật riêng?

Với mối ghép chịu tải lớn hoặc có yêu cầu an toàn cao, cần sử dụng thông số kỹ thuật riêng. Giá trị mô-men cần phù hợp với thiết kế và cấu hình thực tế.

Các trường hợp đặc biệt nên tham khảo hướng dẫn của nhà sản xuất hoặc hồ sơ kỹ thuật. Điều này giúp kiểm soát lực căng và đảm bảo độ ổn định của mối ghép.

Các phương pháp kiểm soát lực siết bulong

Siết theo mô-men xoắn

Đây là phương pháp phổ biến trong cơ khí. Người thực hiện sử dụng cờ lê lực để kiểm soát mô-men.

Phương pháp này đơn giản và dễ áp dụng. Tuy nhiên, độ chính xác chịu ảnh hưởng lớn từ ma sát.

Siết theo góc quay

Bulong được siết đến một trạng thái ban đầu. Sau đó, đai ốc hoặc bulong quay thêm góc xác định.

Phương pháp này có thể kiểm soát độ giãn của bulong tốt hơn. Tuy nhiên, quy trình cần được thiết lập rõ ràng.

Đo trực tiếp lực căng

Một số phương pháp sử dụng thiết bị đo lực hoặc độ giãn. Phương pháp này phù hợp với các ứng dụng yêu cầu cao.

Độ chính xác có thể tốt hơn phương pháp mô-men. Tuy nhiên, chi phí và yêu cầu thiết bị cũng cao hơn.

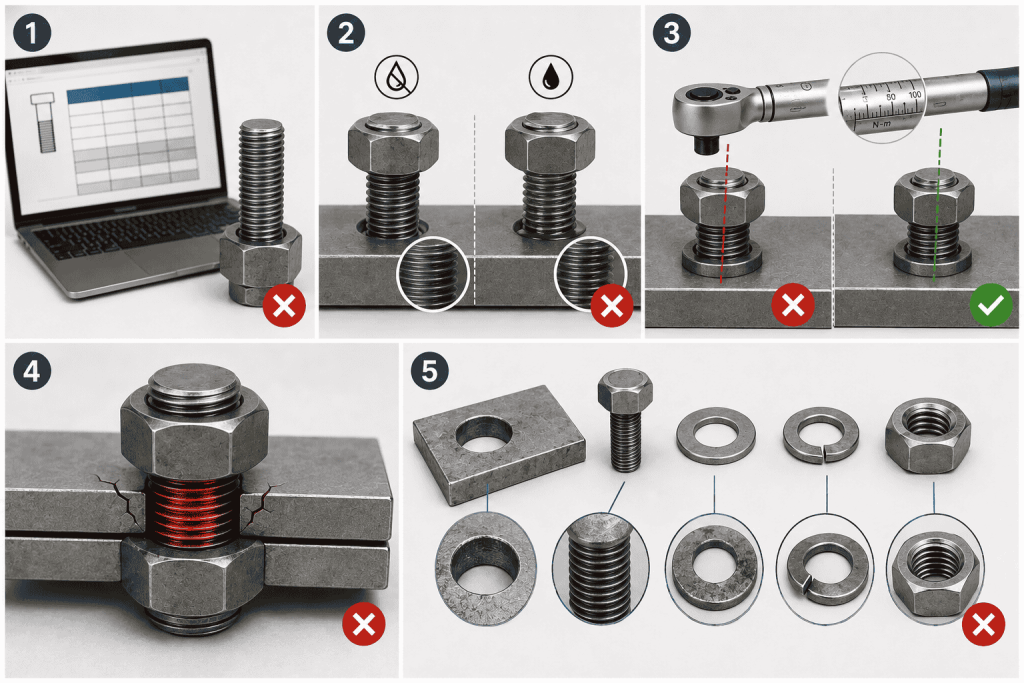

Những sai lầm thường gặp khi siết bulong

Việc siết bulong tưởng đơn giản nhưng có thể ảnh hưởng trực tiếp đến độ ổn định của mối ghép. Nếu thực hiện không đúng kỹ thuật, bulong có thể bị quá tải hoặc mối ghép bị lỏng.

Dưới đây là những sai lầm thường gặp khi tính và kiểm soát lực siết bulong trong thực tế.

Chỉ dựa vào bảng mô-men chung

Nhiều người sử dụng bảng mô-men siết có sẵn trên internet mà không kiểm tra điều kiện áp dụng. Tuy nhiên, mỗi bảng có thể được xây dựng theo vật liệu và hệ số ma sát khác nhau.

Cùng một kích thước bulong nhưng điều kiện bề mặt có thể không giống nhau. Bulong thép đen, mạ kẽm hoặc inox có thể yêu cầu mô-men khác nhau.

Vì vậy, bảng mô-men chỉ nên sử dụng để tham khảo ban đầu. Với mối ghép quan trọng, cần đối chiếu thông số kỹ thuật cụ thể.

Không kiểm tra chất bôi trơn

Chất bôi trơn có thể làm giảm đáng kể ma sát trên ren và bề mặt tựa. Điều này ảnh hưởng trực tiếp đến mối quan hệ giữa mô-men siết và lực căng.

Nếu sử dụng cùng một mô-men cho bulong khô và bulong bôi trơn, lực căng thực tế có thể khác nhau. Trong một số trường hợp, bulong có thể bị siết quá mức.

Trước khi lắp đặt, cần xác định rõ tình trạng ren và bề mặt tiếp xúc. Không nên thay đổi chất bôi trơn khi chưa kiểm tra lại yêu cầu lực siết.

Sử dụng cờ lê lực không chính xác

Cờ lê lực cần có dải đo phù hợp với mô-men yêu cầu. Dụng cụ có sai số lớn hoặc không được kiểm tra định kỳ có thể cho kết quả không chính xác.

Ngoài ra, thao tác sử dụng cũng ảnh hưởng đến giá trị mô-men thực tế. Cần tác động lực đúng vị trí và theo hướng dẫn sử dụng của dụng cụ.

Với các mối ghép quan trọng, nên kiểm tra tình trạng hiệu chuẩn của cờ lê lực. Điều này giúp kiểm soát tốt hơn quá trình siết bulong.

Siết bulong quá chặt

Siết quá mức có thể làm bulong chịu ứng suất vượt giới hạn cho phép. Trong trường hợp nghiêm trọng, bulong có thể bị biến dạng hoặc hư hỏng.

Phần ren và đai ốc cũng có thể chịu tải lớn hơn thiết kế. Điều này có thể gây kẹt ren hoặc làm giảm khả năng tháo lắp.

Vì vậy, không nên cho rằng siết càng chặt thì mối ghép càng chắc. Mô-men siết phù hợp mới là yếu tố quan trọng.

Không kiểm tra toàn bộ hệ liên kết

Độ ổn định của mối ghép không chỉ phụ thuộc vào bulong. Đai ốc, vòng đệm và bề mặt liên kết cũng ảnh hưởng đến lực kẹp.

Các chi tiết cần có kích thước và vật liệu phù hợp với nhau. Bề mặt tiếp xúc cũng cần được kiểm tra trước khi tiến hành siết.

Việc kiểm tra toàn bộ hệ liên kết giúp hạn chế các lỗi phát sinh. Đồng thời, mối ghép có thể đạt khả năng làm việc ổn định hơn.

Câu hỏi thường gặp về cách tính lực siết bulong

1. Công thức tính lực siết bulong là gì?

Công thức ước tính phổ biến là T = K × F × d. Công thức liên hệ mô-men với lực căng và đường kính.

2. Hệ số K của bulong thường là bao nhiêu?

Giá trị K phụ thuộc vào ma sát và điều kiện bề mặt. Không nên sử dụng một giá trị cố định.

3. Có thể dùng bảng lực siết cho mọi loại bulong không?

Không. Bảng lực siết phụ thuộc vào cấp bền, vật liệu và điều kiện ma sát.

4. Siết bulong càng chặt càng tốt không?

Không. Siết quá chặt có thể gây biến dạng bulong hoặc làm hỏng ren.

5. Có nên dùng cờ lê lực?

Có. Cờ lê lực giúp kiểm soát mô-men tốt hơn so với siết bằng cảm giác.

Cách tính lực siết bulong cần dựa trên lực căng yêu cầu, đường kính và điều kiện ma sát. Công thức mô-men giúp ước tính giá trị ban đầu.

Tuy nhiên, với các mối ghép quan trọng, cần áp dụng đúng tiêu chuẩn và hồ sơ thiết kế. Cơ Khí Bảo Kim cung cấp các loại bulong, đai ốc và phụ kiện liên kết, hỗ trợ lựa chọn quy cách phù hợp với từng nhu cầu sử dụng.
