Ecu Và Đai Ốc Có Giống Nhau Không? Phân Biệt, Cấu Tạo Và Cách Chọn

Ecu và đai ốc là hai cách gọi thường gặp khi tìm kiếm các chi tiết liên kết ren trong cơ khí. Nhiều người cho rằng đây là hai sản phẩm khác nhau, nhưng thực tế hai thuật ngữ này có mối liên hệ rất gần nhau.

Vậy ecu và đai ốc có giống nhau không? Trong bài viết này, Cơ Khí Bảo Kim sẽ giải thích rõ nguồn gốc tên gọi, cấu tạo, phân loại, kích thước và ứng dụng để giúp bạn lựa chọn đúng sản phẩm.



Ecu và đai ốc có giống nhau không?

Ecu và đai ốc về cơ bản là cùng một loại chi tiết cơ khí. Cả hai đều có ren trong và thường được lắp với bu lông, vít ren hoặc ty ren để tạo thành mối ghép.

Điểm khác biệt chủ yếu nằm ở cách gọi, không phải nguyên lý làm việc. “Đai ốc” là tên gọi tiếng Việt được sử dụng phổ biến trong tài liệu kỹ thuật. Trong khi đó, “ecu” là cách gọi quen thuộc trong giao tiếp và mua bán vật tư cơ khí.

Tiêu chí	Ecu	Đai ốc
Bản chất	Chi tiết có ren trong	Chi tiết có ren trong
Cách gọi	Thông dụng trong giao tiếp	Tên gọi kỹ thuật phổ biến
Kết hợp	Bu lông, ty ren, vít ren	Bu lông, ty ren, vít ren
Công dụng	Tạo mối ghép ren	Tạo mối ghép ren
Chủng loại	Nhiều loại	Nhiều loại
Kích thước	M6, M8, M10, M12…	M6, M8, M10, M12…

Như vậy, khi khách hàng hỏi mua ecu M10, về cơ bản họ đang tìm đai ốc M10 có ren phù hợp với bu lông tương ứng.

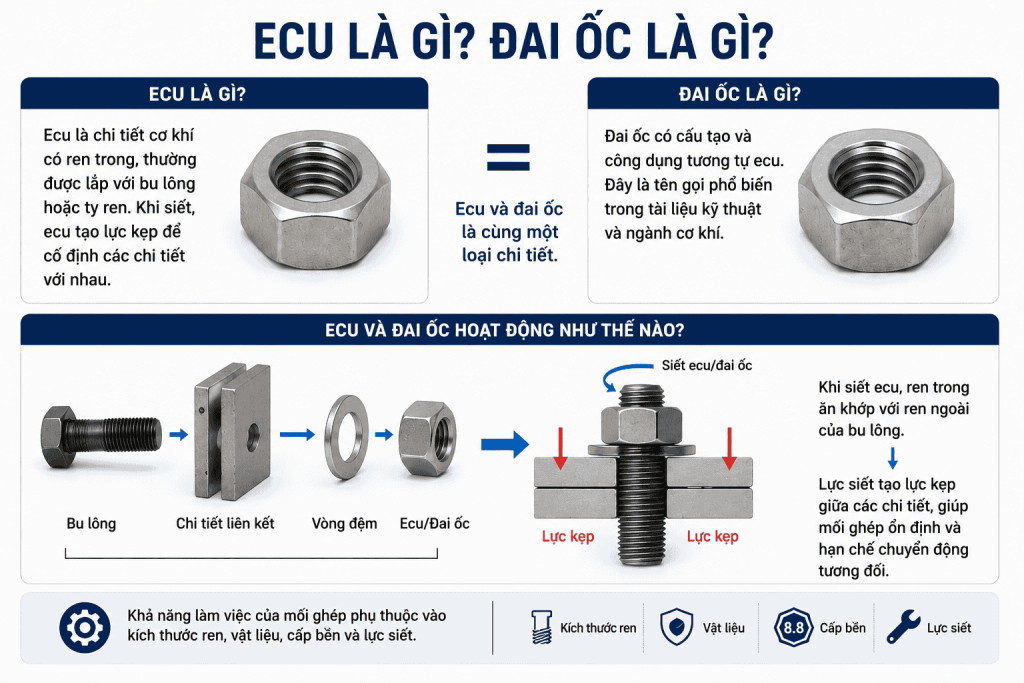

Ecu là gì? Đai ốc là gì?

Ecu là gì?

Ecu là chi tiết cơ khí có ren trong, thường được lắp với bu lông hoặc ty ren. Khi siết, ecu tạo lực kẹp để cố định các chi tiết với nhau.

Đai ốc là gì?

Đai ốc có cấu tạo và công dụng tương tự ecu. Đây là tên gọi phổ biến trong tài liệu kỹ thuật và ngành cơ khí.

Về bản chất, ecu và đai ốc là cùng một loại chi tiết. Sự khác biệt chủ yếu nằm ở cách gọi.

Ecu và đai ốc hoạt động như thế nào?

Một mối ghép ren thông thường có thể gồm:

Bu lông → Chi tiết liên kết → Vòng đệm → Ecu/đai ốc

Khi siết ecu, ren trong ăn khớp với ren ngoài của bu lông. Lực siết tạo lực kẹp giữa các chi tiết, giúp mối ghép ổn định và hạn chế chuyển động tương đối.

Khả năng làm việc của mối ghép phụ thuộc vào kích thước ren, vật liệu, cấp bền và lực siết.

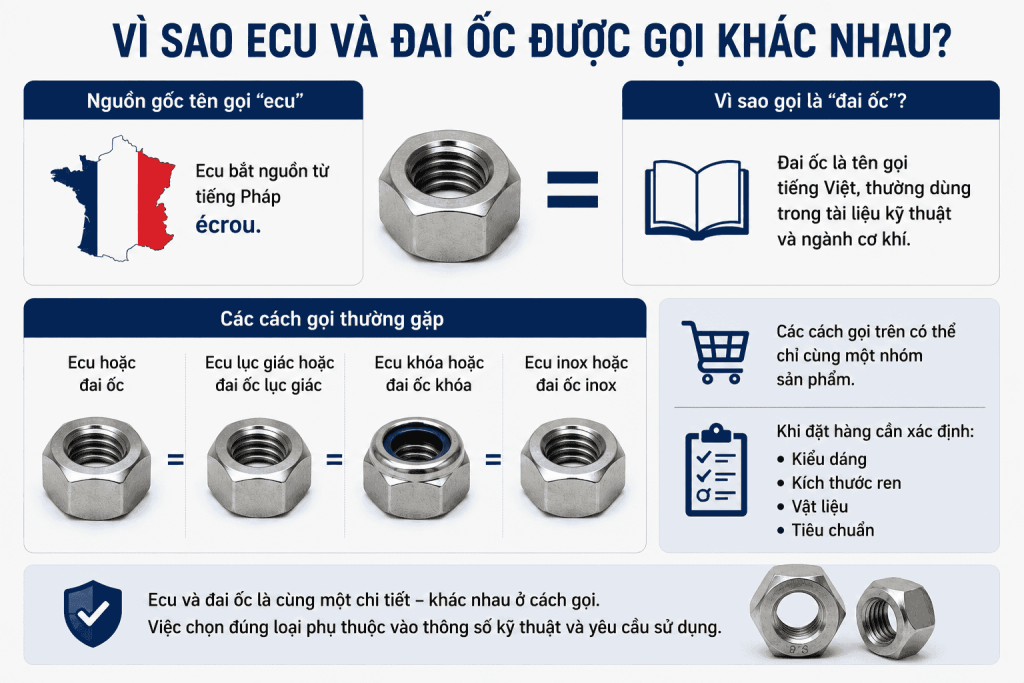

Vì sao ecu và đai ốc được gọi khác nhau?

Sự khác biệt giữa ecu và đai ốc chủ yếu nằm ở cách gọi. Về bản chất, hai thuật ngữ này đều dùng để chỉ chi tiết có ren trong, thường kết hợp với bu lông hoặc ty ren.

Nguồn gốc tên gọi “ecu”

“Ecu” bắt nguồn từ tiếng Pháp écrou. Cách gọi này được sử dụng khá phổ biến trong ngành cơ khí và mua bán vật tư tại Việt Nam.

Vì sao gọi là “đai ốc”?

Đai ốc là tên gọi tiếng Việt, thường xuất hiện trong tài liệu kỹ thuật, tiêu chuẩn và các nội dung chuyên ngành cơ khí. Tên gọi này giúp mô tả rõ nhóm chi tiết có ren trong dùng để ghép với bu lông.

Các cách gọi thường gặp

Khi tìm kiếm hoặc mua sản phẩm, bạn có thể gặp nhiều cách gọi như:

• Ecu hoặc đai ốc
• Ecu lục giác hoặc đai ốc lục giác
• Ecu khóa hoặc đai ốc khóa
• Ecu inox hoặc đai ốc inox

Những cách gọi trên có thể chỉ cùng một nhóm sản phẩm. Tuy nhiên, khi đặt hàng vẫn cần xác định kiểu dáng, kích thước ren, vật liệu và tiêu chuẩn để chọn đúng loại.

Cấu tạo và nguyên lý làm việc của ecu, đai ốc

Cấu tạo cơ bản của ecu và đai ốc gồm thân ngoài và phần ren trong. Hình dạng bên ngoài thay đổi tùy từng loại.

Đối với ecu lục giác, phần thân có sáu cạnh. Thiết kế này cho phép cờ lê tiếp xúc với bề mặt cạnh để tạo lực siết.

Phần quan trọng nhất là ren trong. Ren này phải tương thích với ren ngoài của bu lông hoặc ty ren. Nếu sai đường kính hoặc bước ren, hai chi tiết sẽ không thể lắp ghép đúng.

Khi siết ecu, chuyển động quay được chuyển thành chuyển động dọc trục. Quá trình này tạo lực kéo trên bu lông và lực kẹp lên các chi tiết.

Do đó, khả năng làm việc của mối ghép phụ thuộc vào nhiều yếu tố như kích thước ren, vật liệu, cấp bền và lực siết.

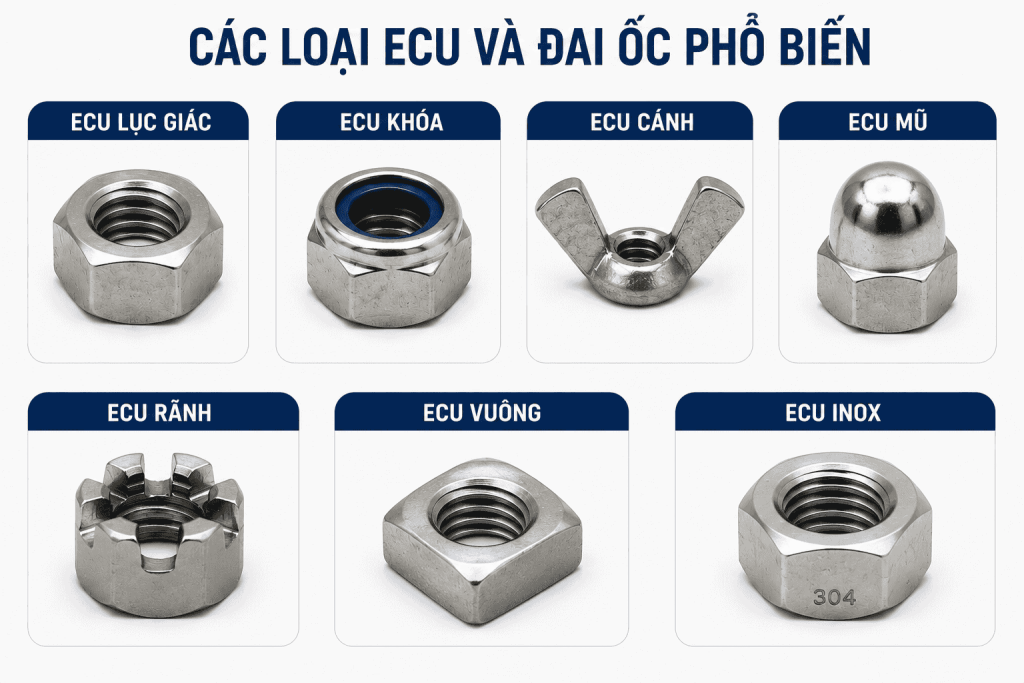

Các loại ecu và đai ốc phổ biến

Trên thị trường có nhiều loại ecu và đai ốc với cấu tạo và công dụng khác nhau. Việc lựa chọn cần dựa vào yêu cầu lắp đặt và điều kiện làm việc.

Ecu lục giác

Ecu lục giác có sáu cạnh bên ngoài, phù hợp với cờ lê và dụng cụ siết. Đây là loại phổ biến trong cơ khí, xây dựng và lắp đặt thiết bị.

Ecu khóa

Ecu khóa được thiết kế để hạn chế tình trạng tự tháo khi mối ghép chịu rung động. Loại này thường dùng trong máy móc, phương tiện và thiết bị công nghiệp.

Ecu cánh

Ecu cánh có hai phần nhô ra ở bên ngoài. Thiết kế này cho phép siết và tháo bằng tay, phù hợp với các mối ghép cần điều chỉnh thường xuyên.

Ecu mũ

Ecu mũ có phần chụp kín ở đầu. Thiết kế này giúp che phần ren nhô ra và bảo vệ ren khỏi tác động bên ngoài.

Ecu rãnh

Ecu rãnh có các rãnh trên phần đầu. Sản phẩm thường kết hợp với chốt khóa để hạn chế khả năng xoay hoặc tự tháo trong quá trình làm việc.

Ecu vuông

Ecu vuông có bốn cạnh bên ngoài và diện tích tiếp xúc tương đối lớn. Loại này phù hợp với một số kết cấu cơ khí và vị trí lắp đặt đặc thù.

Ecu inox

Ecu inox có khả năng chống oxy hóa và ăn mòn tốt. Sản phẩm thường được sử dụng trong môi trường ẩm, ngoài trời hoặc khu vực có yêu cầu cao về độ bền bề mặt.

Mỗi loại ecu có đặc điểm riêng. Vì vậy, cần căn cứ vào kích thước ren, vật liệu, cấp bền và môi trường sử dụng để lựa chọn phù hợp.

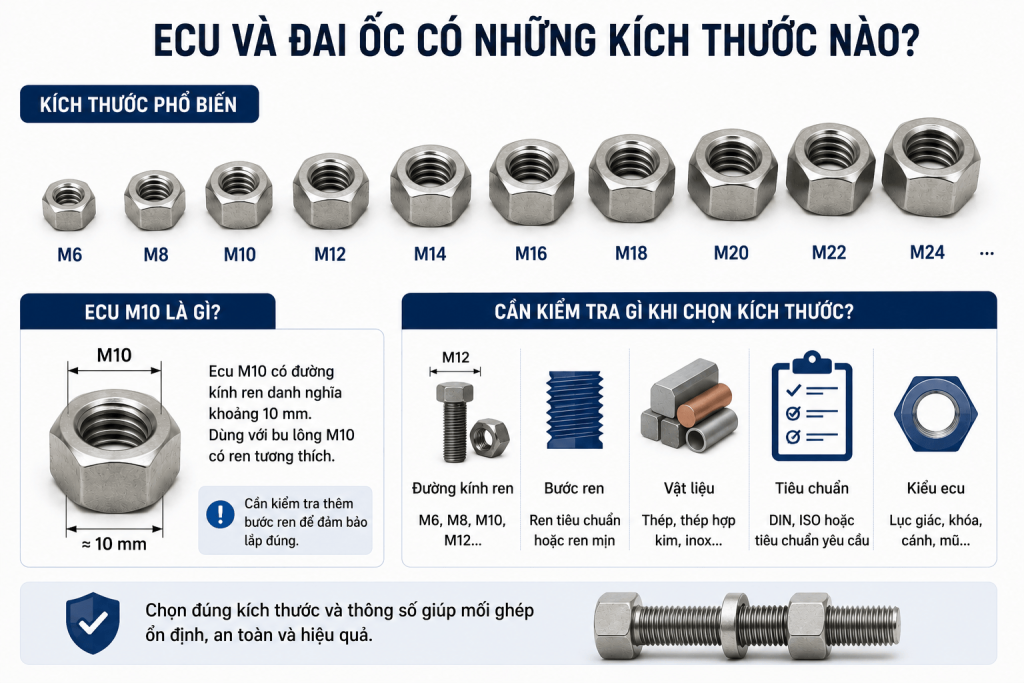

Ecu và đai ốc có những kích thước nào?

Kích thước ecu và đai ốc thường được xác định dựa trên đường kính ren danh nghĩa. Với hệ ren mét, sản phẩm thường được ký hiệu bằng chữ M kèm đường kính ren.

Các kích thước ecu phổ biến

Một số kích thước thường gặp gồm:

M6, M8, M10, M12, M14, M16, M18, M20, M22, M24…

Tùy nhu cầu sử dụng, ecu còn có nhiều kích thước lớn hơn. Mỗi kích thước sẽ phù hợp với loại bu lông hoặc ty ren tương ứng.

Ecu M10 là gì?

Ecu M10 có đường kính ren danh nghĩa khoảng 10 mm. Sản phẩm thường được sử dụng cùng bu lông M10 có ren tương thích.

Tuy nhiên, chỉ cùng đường kính chưa đủ để đảm bảo lắp được. Cần kiểm tra thêm bước ren của ecu và bu lông.

Cần kiểm tra gì khi chọn kích thước?

Khi đặt mua ecu và đai ốc, nên cung cấp đầy đủ các thông tin:

• Đường kính ren: M6, M8, M10, M12…
• Bước ren: Ren tiêu chuẩn hoặc ren mịn.
• Vật liệu: Thép, thép hợp kim, inox…
• Tiêu chuẩn: DIN, ISO hoặc tiêu chuẩn yêu cầu.
• Kiểu ecu: Ecu lục giác, ecu khóa, ecu cánh, ecu mũ...

Việc kiểm tra đầy đủ các thông số giúp đảm bảo ecu và bu lông tương thích, hạn chế chéo ren và tăng độ ổn định của mối ghép.

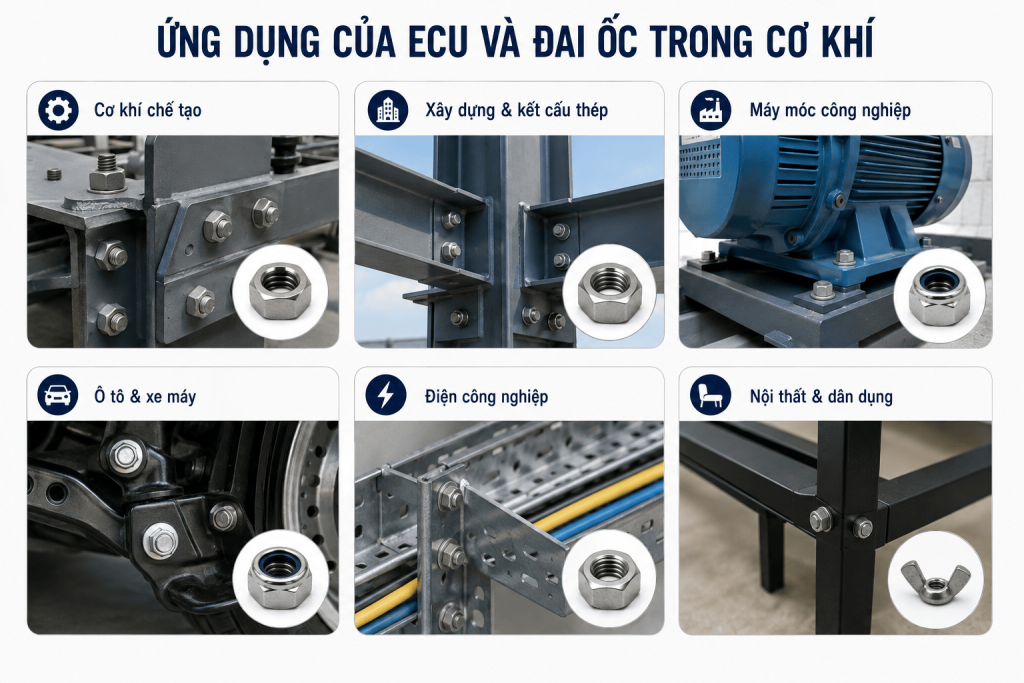

Ứng dụng của ecu và đai ốc trong cơ khí

Ecu và đai ốc được sử dụng rộng rãi trong các mối ghép ren. Tùy tải trọng, môi trường và yêu cầu lắp đặt, mỗi lĩnh vực sẽ có lựa chọn phù hợp.

Ứng dụng trong cơ khí chế tạo

Dùng để liên kết khung máy, giá đỡ, mặt bích và các cụm chi tiết. Vị trí rung động có thể sử dụng ecu khóa để hạn chế tự tháo.

Ứng dụng trong xây dựng và kết cấu thép

Kết hợp với bu lông để liên kết cột, dầm, bản mã và khung thép. Với kết cấu ngoài trời, cần chú ý khả năng chống ăn mòn.

Ứng dụng trong máy móc công nghiệp

Dùng để cố định chân máy, bệ máy, vỏ thiết bị và các bộ phận cơ khí. Mối ghép cần đảm bảo lực siết phù hợp trong quá trình vận hành.

Ứng dụng trong ô tô và xe máy

Được sử dụng tại khung xe, động cơ, hệ thống treo và bánh xe. Các vị trí chịu rung động nên dùng loại ecu có khả năng chống tự tháo.

Ứng dụng trong điện công nghiệp

Dùng để cố định tủ điện, máng cáp, thang cáp và kết cấu đỡ. Với môi trường ẩm, có thể ưu tiên ecu inox để tăng khả năng chống ăn mòn.

Ứng dụng trong nội thất và dân dụng

Sử dụng trong khung bàn, ghế, kệ sắt, lan can, cửa cổng và nhiều sản phẩm kim loại. Mối ghép thuận tiện cho việc tháo lắp và bảo trì.

Mối ghép bằng ecu và bu lông có ưu điểm chắc chắn, dễ tháo lắp và thuận tiện sửa chữa. Khi lựa chọn cần kiểm tra kích thước ren, vật liệu, cấp bền và điều kiện làm việc.

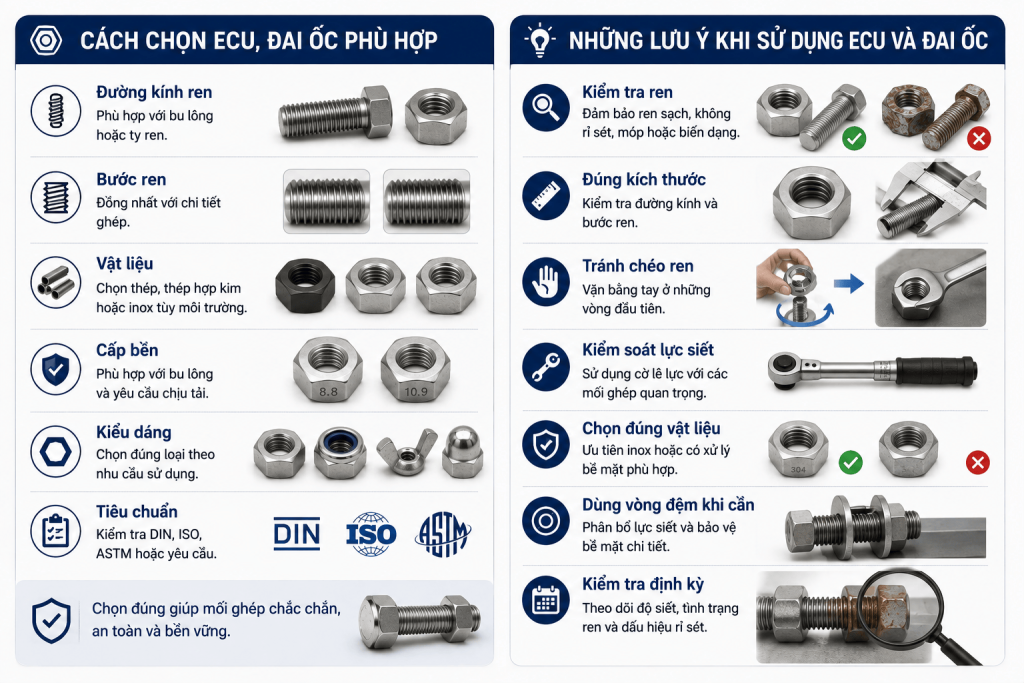

Cách chọn ecu, đai ốc phù hợp

Khi lựa chọn ecu hoặc đai ốc, cần căn cứ vào kích thước mối ghép, tải trọng và môi trường sử dụng. Một số yếu tố quan trọng gồm:

• Đường kính ren: Chọn ecu có đường kính ren phù hợp với bu lông hoặc ty ren.
• Bước ren: Bước ren của ecu phải đồng nhất với chi tiết ghép để tránh chéo hoặc hỏng ren.
• Vật liệu: Có thể chọn thép, thép hợp kim hoặc inox tùy điều kiện làm việc.
• Cấp bền: Với mối ghép chịu tải lớn, cần chọn cấp bền phù hợp với bu lông.
• Kiểu dáng: Chọn loại ecu lục giác, ecu khóa, ecu cánh hoặc ecu mũ theo nhu cầu sử dụng.
• Tiêu chuẩn: Kiểm tra tiêu chuẩn DIN, ISO, ASTM hoặc tiêu chuẩn được yêu cầu trong thiết kế.

Với môi trường ẩm, ngoài trời hoặc có nguy cơ ăn mòn, nên cân nhắc ecu inox hoặc loại có xử lý bề mặt phù hợp. Với vị trí thường xuyên rung động, ecu khóa sẽ giúp hạn chế tình trạng tự tháo trong quá trình vận hành.

Những lưu ý khi sử dụng ecu và đai ốc

• Kiểm tra ren: Đảm bảo ren của ecu và bu lông sạch, không bị rỉ sét, móp hoặc biến dạng trước khi lắp.
• Đúng kích thước: Kiểm tra đường kính và bước ren để đảm bảo ecu tương thích với bu lông hoặc ty ren.
• Tránh chéo ren: Nên vặn ecu bằng tay ở những vòng đầu tiên. Sau đó mới sử dụng cờ lê hoặc dụng cụ siết.
• Kiểm soát lực siết: Với mối ghép quan trọng, nên sử dụng cờ lê lực để đảm bảo lực siết đúng yêu cầu kỹ thuật.
• Chọn đúng vật liệu: Với môi trường ẩm hoặc dễ ăn mòn, nên ưu tiên ecu inox hoặc sản phẩm có lớp bảo vệ bề mặt phù hợp.
• Dùng vòng đệm khi cần: Vòng đệm giúp phân bố lực siết và bảo vệ bề mặt chi tiết trong nhiều mối ghép.
• Kiểm tra định kỳ: Theo dõi độ siết, tình trạng ren và dấu hiệu rỉ sét để kịp thời bảo trì hoặc thay thế.

Câu hỏi thường gặp

1. Ecu có phải là đai ốc không?

Có. Trong cách gọi thông dụng, ecu và đai ốc thường chỉ cùng một nhóm chi tiết có ren trong.

2. Ecu M10 có phải đai ốc M10 không?

Về cơ bản là cùng loại kích thước ren. Tuy nhiên, cần kiểm tra thêm bước ren và tiêu chuẩn sản phẩm.

3. Ecu có những loại nào?

Có nhiều loại như ecu lục giác, ecu khóa, ecu cánh, ecu mũ, ecu rãnh và ecu inox.

4. Ecu và bu lông có giống nhau không?

Không. Bu lông có ren ngoài, còn ecu có ren trong. Hai chi tiết thường được sử dụng kết hợp để tạo mối ghép.

5. Có thể dùng ecu khác tiêu chuẩn với bu lông không?

Không nên sử dụng tùy tiện. Cần đảm bảo ren, kích thước, vật liệu và cấp bền tương thích để mối ghép làm việc an toàn.

Ecu và đai ốc về cơ bản là cùng một loại chi tiết, khác nhau chủ yếu ở cách gọi. Khi lựa chọn sản phẩm, cần chú ý đến kích thước ren, bước ren, vật liệu và cấp bền để đảm bảo khả năng lắp ghép và độ ổn định của mối nối.
