Tiêu Chuẩn Bulong Nở: Quy Định Kỹ Thuật Cần Biết

Tiêu chuẩn bulong nở là cơ sở quan trọng để đánh giá kích thước, vật liệu, cấp bền và khả năng làm việc của sản phẩm. Việc lựa chọn đúng tiêu chuẩn giúp bulong phù hợp với vật liệu nền và tải trọng sử dụng.

Khi lựa chọn bulong nở, không nên chỉ dựa vào đường kính hoặc chiều dài. Cơ Khí Bảo Kim khuyến nghị kiểm tra đồng thời quy cách, vật liệu, cấp bền và yêu cầu kỹ thuật trước khi sử dụng. Điều này giúp mối liên kết ổn định và hạn chế lỗi trong quá trình thi công.

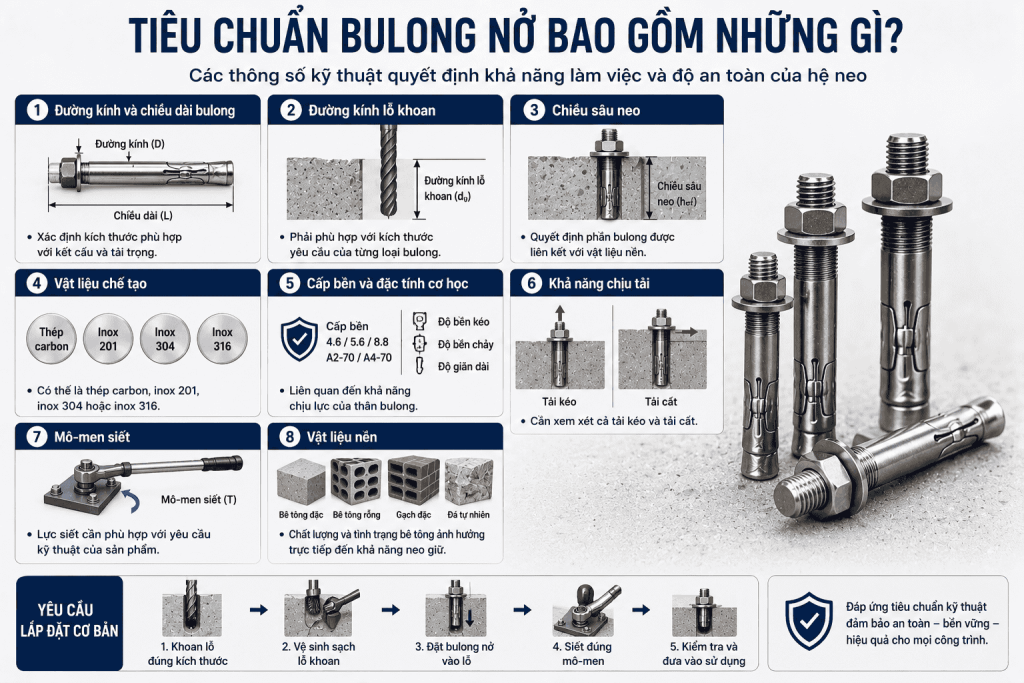

Tiêu Chuẩn Bulong Nở Bao Gồm Những Gì?

Các Thông Số Kỹ Thuật Cơ Bản Của Bulong Nở

Tiêu chuẩn bulong nở không chỉ liên quan đến kích thước sản phẩm mà còn bao gồm nhiều thông số kỹ thuật quyết định khả năng làm việc của hệ neo. Khi lựa chọn, cần kiểm tra đồng thời cấu tạo, vật liệu, kích thước và yêu cầu lắp đặt.

Các thông số quan trọng thường gồm:

• Đường kính và chiều dài bulong: Xác định kích thước phù hợp với kết cấu và tải trọng.
• Đường kính lỗ khoan: Phải phù hợp với kích thước yêu cầu của từng loại bulong.
• Chiều sâu neo: Quyết định phần bulong được liên kết với vật liệu nền.
• Vật liệu chế tạo: Có thể là thép carbon, inox 201, inox 304 hoặc inox 316.
• Cấp bền và đặc tính cơ học: Liên quan đến khả năng chịu lực của thân bulong.
• Khả năng chịu tải: Cần xem xét cả tải kéo và tải cắt.
• Mô-men siết: Lực siết cần phù hợp với yêu cầu kỹ thuật của sản phẩm.
• Vật liệu nền: Chất lượng và tình trạng bê tông ảnh hưởng trực tiếp đến khả năng neo giữ.

Yêu Cầu Đối Với Hệ Neo Và Điều Kiện Lắp Đặt

Ngoài thông số của bản thân bulong, tiêu chuẩn bulong nở còn cần được xem xét trong mối quan hệ với điều kiện lắp đặt thực tế. Một sản phẩm có vật liệu và kích thước phù hợp nhưng thi công sai vẫn có thể làm giảm khả năng chịu lực.

Khi lắp đặt cần kiểm tra:

• Chiều sâu lỗ khoan có đạt yêu cầu hay không.
• Lỗ khoan có đúng đường kính quy định không.
• Lỗ đã được vệ sinh sạch bụi chưa.
• Bulong có được đặt thẳng và đúng vị trí không.
• Khoảng cách giữa các bulong có phù hợp không.
• Khoảng cách từ bulong đến mép bê tông có đảm bảo không.
• Đai ốc có được siết đúng mô-men không.

Đặc biệt, thông số chịu lực không thể áp dụng giống nhau cho mọi vật liệu nền. Bê tông yếu, bê tông bị nứt hoặc vị trí neo quá gần mép có thể làm thay đổi khả năng làm việc của hệ neo.

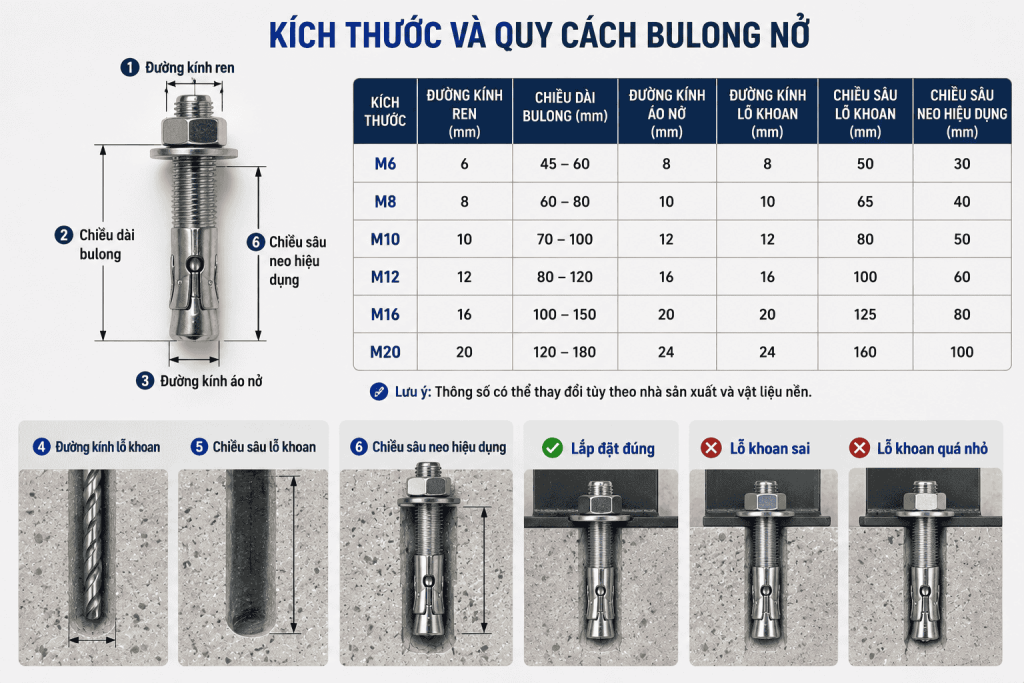

Tiêu Chuẩn Về Kích Thước Và Quy Cách

Kích thước là thông số đầu tiên cần kiểm tra khi lựa chọn bulong nở. Các kích thước phổ biến thường được ký hiệu theo đường kính ren như M6, M8, M10, M12, M16 và M20.

Tuy nhiên, đường kính ren không phải thông số duy nhất. Người dùng cần kiểm tra cả chiều dài tổng thể và chiều sâu neo thực tế.

Một số thông số cần đối chiếu gồm:

• Đường kính ren.
• Chiều dài bulong.
• Đường kính áo nở.
• Đường kính lỗ khoan.
• Chiều sâu lỗ khoan.
• Chiều sâu neo hiệu dụng.

Ví dụ, cùng là bulong M12 nhưng chiều dài khác nhau sẽ phù hợp những điều kiện lắp đặt khác nhau. Vì vậy, không nên chọn sản phẩm chỉ dựa trên ký hiệu M12 hoặc M16.

Kích thước lỗ khoan cũng cần tuân thủ thông số nhà sản xuất. Khoan sai đường kính có thể khiến áo nở không tạo được lực bám phù hợp.

Tiêu Chuẩn Về Vật Liệu Chế Tạo

Vật liệu ảnh hưởng trực tiếp đến độ bền cơ học và khả năng chống ăn mòn của bulong. Hai nhóm thường gặp là thép carbon và thép không gỉ.

Bulong nở thép carbon thường được sử dụng trong các công trình thông thường. Bề mặt có thể được mạ kẽm hoặc xử lý chống ăn mòn tùy sản phẩm.

Bulong nở inox có khả năng chống oxy hóa tốt hơn. Loại này phù hợp với môi trường ẩm hoặc những vị trí thường xuyên tiếp xúc với nước.

Một số vật liệu inox phổ biến gồm:

Vật liệu	Đặc điểm chính	Môi trường phù hợp
Thép carbon	Độ bền cơ học tốt, chi phí hợp lý	Trong nhà, môi trường thông thường
Inox 201	Chống ăn mòn ở mức cơ bản	Môi trường ít ăn mòn
Inox 304	Chống ăn mòn tốt	Ngoài trời, môi trường ẩm
Inox 316	Khả năng chống ăn mòn cao	Môi trường có tính ăn mòn

Khi chọn vật liệu, cần xem xét cả môi trường sử dụng và yêu cầu tải trọng. Không nên chọn inox chỉ vì khả năng chống gỉ mà bỏ qua yêu cầu cơ học.

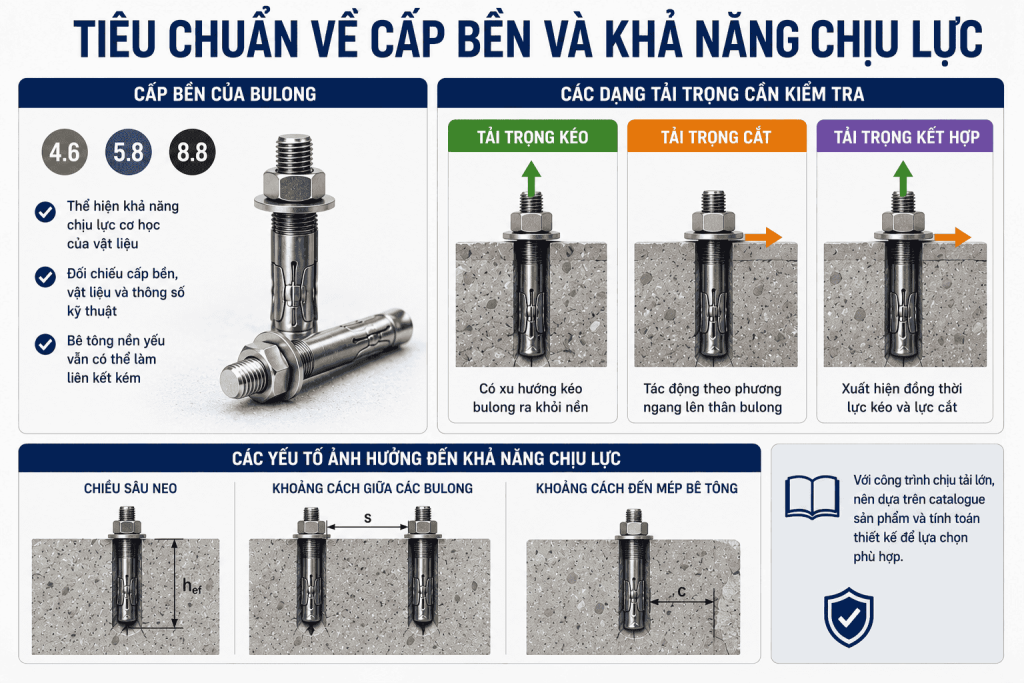

Tiêu Chuẩn Về Cấp Bền Và Khả Năng Chịu Lực

Cấp Bền Của Bulong

Cấp bền bulong thể hiện khả năng chịu lực cơ học của vật liệu. Tuy nhiên, không nên đánh đồng cấp bền của bulong với khả năng chịu tải của toàn bộ hệ neo. Bulong có vật liệu tốt nhưng bê tông nền yếu vẫn có thể làm liên kết không đạt yêu cầu.

Khi lựa chọn, cần đối chiếu cấp bền, vật liệu và thông số kỹ thuật của sản phẩm với yêu cầu công trình.

Các Dạng Tải Trọng Cần Kiểm Tra

Khả năng chịu lực của bulong nở thường cần xem xét:

• Tải trọng kéo: Có xu hướng kéo bulong ra khỏi nền.
• Tải trọng cắt: Tác động theo phương ngang lên thân bulong.
• Tải trọng kết hợp: Xuất hiện đồng thời lực kéo và lực cắt.

Ngoài ra, cần kiểm tra chiều sâu neo, khoảng cách giữa các bulong và khoảng cách đến mép bê tông. Với công trình chịu tải lớn, nên dựa trên catalogue sản phẩm và tính toán thiết kế để lựa chọn phù hợp.

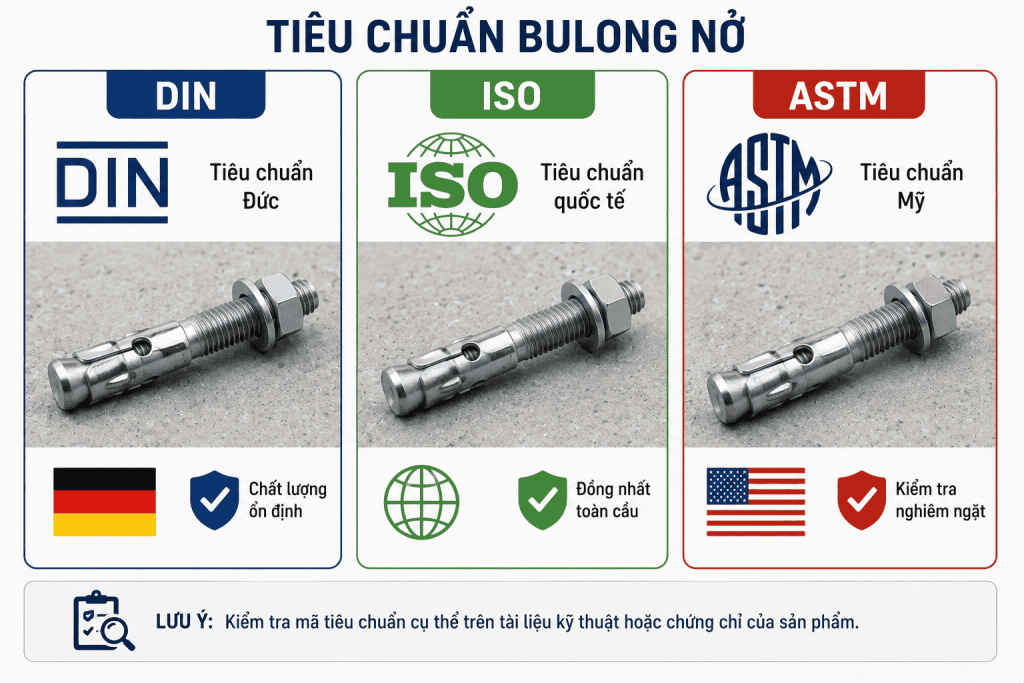

Các Tiêu Chuẩn DIN, ISO Và ASTM Liên Quan

DIN, ISO và ASTM là những hệ thống tiêu chuẩn thường xuất hiện trong tài liệu kỹ thuật về vật tư cơ khí. Tuy nhiên, không nên hiểu rằng mọi bulong nở đều áp dụng một tiêu chuẩn duy nhất.

DIN là hệ thống tiêu chuẩn của Đức. Một số sản phẩm cơ khí được thiết kế hoặc sản xuất theo các tiêu chuẩn DIN tương ứng.

ISO là hệ thống tiêu chuẩn quốc tế. Các tiêu chuẩn ISO thường quy định về kích thước, đặc tính cơ học hoặc yêu cầu kỹ thuật của từng nhóm sản phẩm.

ASTM là hệ thống tiêu chuẩn kỹ thuật được sử dụng rộng rãi tại Mỹ. Các tiêu chuẩn ASTM có thể liên quan đến vật liệu, phương pháp thử hoặc yêu cầu cơ học.

Khi mua sản phẩm, cần kiểm tra mã tiêu chuẩn cụ thể, thay vì chỉ yêu cầu chung là DIN, ISO hoặc ASTM. Điều này giúp tránh nhầm lẫn giữa các tiêu chuẩn có phạm vi áp dụng khác nhau.

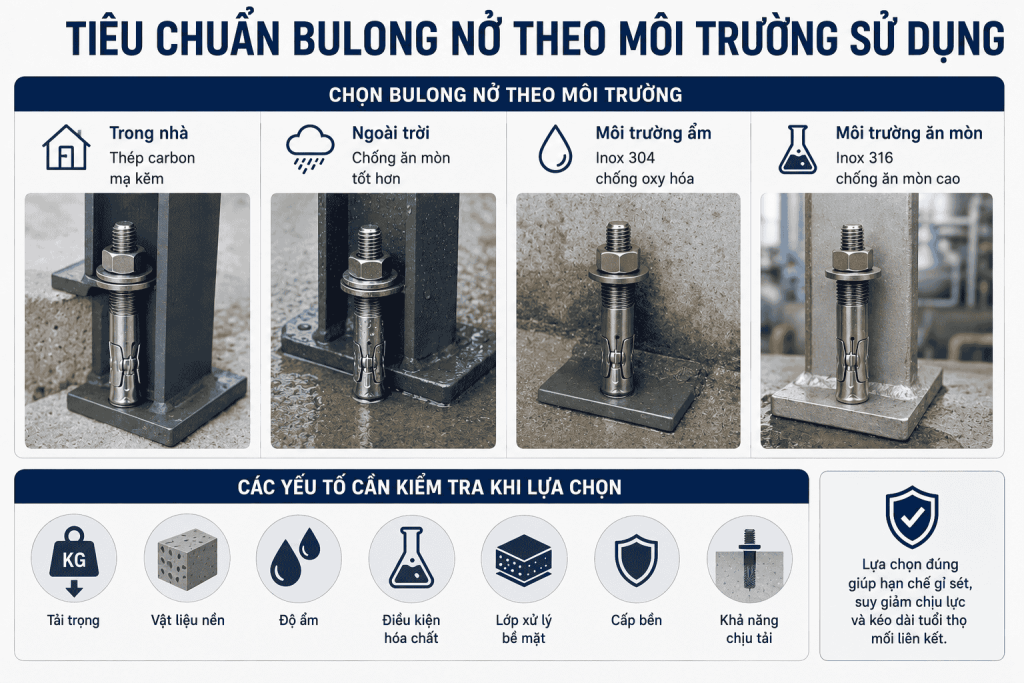

Tiêu Chuẩn Bulong Nở Theo Môi Trường Sử Dụng

Chọn Bulong Nở Theo Điều Kiện Môi Trường

Môi trường lắp đặt ảnh hưởng trực tiếp đến việc lựa chọn vật liệu bulong nở. Cùng một kích thước nhưng khác vật liệu có thể cho khả năng chống ăn mòn và độ bền khác nhau.

• Trong nhà: Có thể sử dụng bulong nở thép carbon mạ kẽm cho môi trường thông thường, ít tiếp xúc với nước và hóa chất.
• Ngoài trời: Nên ưu tiên sản phẩm có khả năng chống ăn mòn tốt hơn, đặc biệt tại khu vực thường xuyên tiếp xúc với mưa và độ ẩm.
• Môi trường ẩm: Có thể cân nhắc bulong nở inox 304 để tăng khả năng chống oxy hóa.
• Môi trường ăn mòn: Với khu vực có hóa chất hoặc yêu cầu chống ăn mòn cao, inox 316 có thể phù hợp hơn.

Các Yếu Tố Cần Kiểm Tra Khi Lựa Chọn

Không nên chọn bulong nở chỉ dựa vào vật liệu. Cần xem xét đồng thời tải trọng, vật liệu nền, độ ẩm và điều kiện hóa chất tại vị trí lắp đặt.

Đối với công trình ngoài trời hoặc môi trường khắc nghiệt, cần kiểm tra thêm lớp xử lý bề mặt, cấp bền và khả năng chịu tải của sản phẩm. Việc lựa chọn đúng giúp hạn chế gỉ sét, suy giảm khả năng chịu lực và kéo dài tuổi thọ mối liên kết.

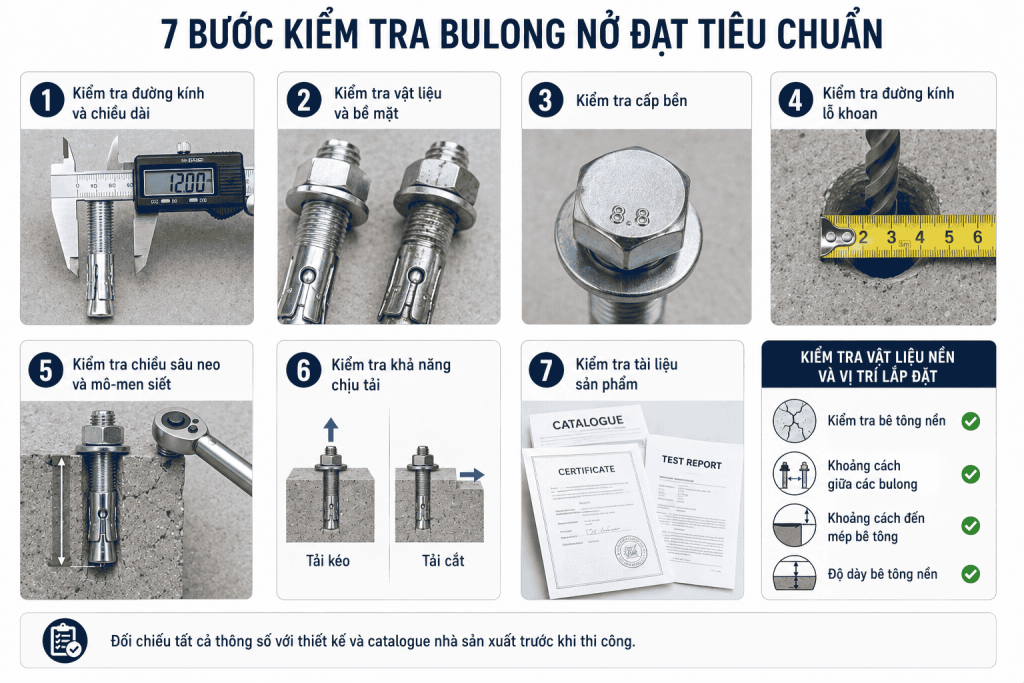

Cách Kiểm Tra Bulong Nở Đạt Tiêu Chuẩn

Kiểm Tra Thông Số Và Chất Lượng Bulong

Trước khi sử dụng bulong nở, cần kiểm tra thực tế sản phẩm và đối chiếu với catalogue hoặc thông số kỹ thuật. Việc này giúp tránh tình trạng dùng sai kích thước, sai vật liệu hoặc sản phẩm không phù hợp với tải trọng.

Có thể kiểm tra theo các bước:

Bước 1: Kiểm tra đường kính và chiều dài

Đo đường kính ren, chiều dài bulong và kích thước áo nở. Thông số thực tế cần phù hợp với yêu cầu thiết kế và sản phẩm được công bố.

Bước 2: Kiểm tra vật liệu và bề mặt

Xác định bulong làm từ thép carbon, inox 201, inox 304 hay inox 316. Kiểm tra thêm lớp mạ hoặc xử lý bề mặt có bị bong tróc, gỉ sét hay hư hỏng không.

Bước 3: Kiểm tra cấp bền

Đối chiếu cấp bền và đặc tính cơ học với yêu cầu sử dụng. Không nên chọn bulong chỉ dựa vào đường kính mà bỏ qua vật liệu và cấp bền.

Bước 4: Kiểm tra đường kính lỗ khoan

Đường kính lỗ phải phù hợp với yêu cầu của từng loại bulong nở. Lỗ quá rộng có thể làm giảm khả năng bám, trong khi lỗ quá nhỏ khiến bulong khó lắp đúng.

Bước 5: Kiểm tra chiều sâu neo và mô-men siết

Đo chiều sâu lỗ và đảm bảo bulong đạt chiều sâu neo yêu cầu. Sau khi lắp, cần kiểm tra mô-men siết theo thông số kỹ thuật của sản phẩm.

Bước 6: Kiểm tra khả năng chịu tải

Đối chiếu tải trọng thực tế với thông số tải kéo và tải cắt của hệ neo. Nếu kết cấu chịu cả hai loại lực, cần xem xét đồng thời cả tải kéo và tải cắt.

Bước 7: Kiểm tra tài liệu sản phẩm

Nên kiểm tra catalogue, chứng chỉ vật liệu, thông số kỹ thuật và hồ sơ chất lượng nếu công trình có yêu cầu nghiệm thu. Đây là cơ sở để xác định sản phẩm có phù hợp với thiết kế hay không.

Kiểm tra vật liệu nền và vị trí lắp đặt

Bên cạnh chất lượng bulong, cần kiểm tra bê tông nền tại vị trí neo. Bê tông bị nứt, yếu hoặc bong tróc có thể làm giảm khả năng giữ bulong dù sản phẩm đạt yêu cầu.

Cần kiểm tra thêm khoảng cách giữa các bulong, khoảng cách đến mép bê tông và độ dày nền. Nếu vị trí neo quá gần mép hoặc các bulong đặt quá sát nhau, khả năng chịu lực của hệ neo có thể bị ảnh hưởng.

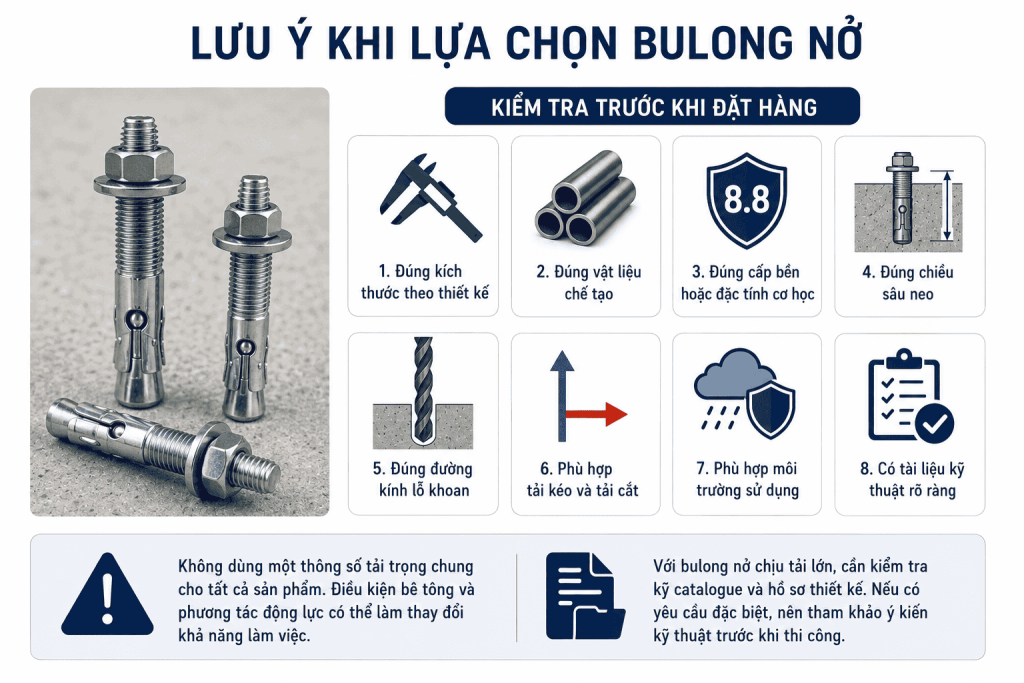

Lưu Ý Khi Lựa Chọn Bulong Nở Theo Tiêu Chuẩn

Không nên chọn bulong chỉ dựa trên giá thành hoặc đường kính. Sản phẩm cần phù hợp với tải trọng, vật liệu nền và môi trường sử dụng.

Trước khi đặt hàng, nên kiểm tra:

• Đúng kích thước theo thiết kế.
• Đúng vật liệu chế tạo.
• Đúng cấp bền hoặc đặc tính cơ học.
• Đúng chiều sâu neo.
• Đúng đường kính lỗ khoan.
• Phù hợp tải kéo và tải cắt.
• Phù hợp môi trường sử dụng.
• Có tài liệu kỹ thuật rõ ràng.

Đặc biệt, không nên dùng một thông số tải trọng chung cho tất cả sản phẩm. Điều kiện bê tông và phương tác động của lực có thể làm thay đổi khả năng làm việc.

Với bulong nở chịu tải lớn, cần kiểm tra kỹ catalogue và hồ sơ thiết kế. Nếu có yêu cầu đặc biệt, nên tham khảo ý kiến kỹ thuật trước khi thi công.

Câu Hỏi Thường Gặp

Câu hỏi: Bulong nở thường áp dụng tiêu chuẩn nào?

Trả lời: Tùy loại sản phẩm và nhà sản xuất. Có thể gặp các tiêu chuẩn liên quan đến DIN, ISO hoặc ASTM, nhưng cần xác định mã tiêu chuẩn cụ thể.

Câu hỏi: Cấp bền bulong có quyết định khả năng chịu tải không?

Trả lời: Cấp bền ảnh hưởng đến đặc tính cơ học của bulong. Tuy nhiên, khả năng chịu tải của hệ neo còn phụ thuộc vào nền và điều kiện lắp đặt.

Câu hỏi: Bulong nở inox 304 dùng ngoài trời được không?

Trả lời: Inox 304 có khả năng chống ăn mòn tốt và phù hợp nhiều ứng dụng ngoài trời. Môi trường có tính ăn mòn cao cần được đánh giá riêng.

Câu hỏi: Bulong nở M12 có chịu tải bao nhiêu?

Trả lời: Không thể xác định chính xác chỉ dựa vào kích thước M12. Cần xem xét chiều sâu neo, vật liệu nền, tải kéo, tải cắt và thông số sản phẩm.

Câu hỏi: Có nên chọn bulong theo tiêu chuẩn DIN không?

Trả lời: Có thể lựa chọn nếu sản phẩm và thiết kế yêu cầu tiêu chuẩn DIN tương ứng. Quan trọng là phải xác định đúng mã tiêu chuẩn và phạm vi áp dụng.

Tiêu chuẩn bulong nở cần được xem xét từ kích thước, vật liệu, cấp bền đến điều kiện lắp đặt. Lựa chọn đúng giúp mối liên kết chắc chắn, ổn định và phù hợp với tải trọng thực tế.
