Ý Nghĩa Ký Hiệu Trên Bulong Ai Cũng Cần Biết Khi Làm Công Trình

Bulong thường được dập các ký hiệu kỹ thuật để thể hiện kích thước, cấp bền và tiêu chuẩn sản xuất. Hiểu đúng ý nghĩa ký hiệu trên bulong sẽ giúp bạn lựa chọn đúng sản phẩm, đảm bảo khả năng chịu lực và an toàn cho công trình.

Vậy các ký hiệu như M10, M12, 8.8, 10.9, DIN hay ISO có ý nghĩa gì? Trong bài viết này, Cơ Khí Bảo Kim sẽ hướng dẫn bạn cách đọc và hiểu ý nghĩa ký hiệu trên bulong một cách chi tiết, giúp quá trình thi công, lắp đặt và lựa chọn bulong trở nên dễ dàng, chính xác hơn.

Ý Nghĩa ký hiệu trên bulong là gì?

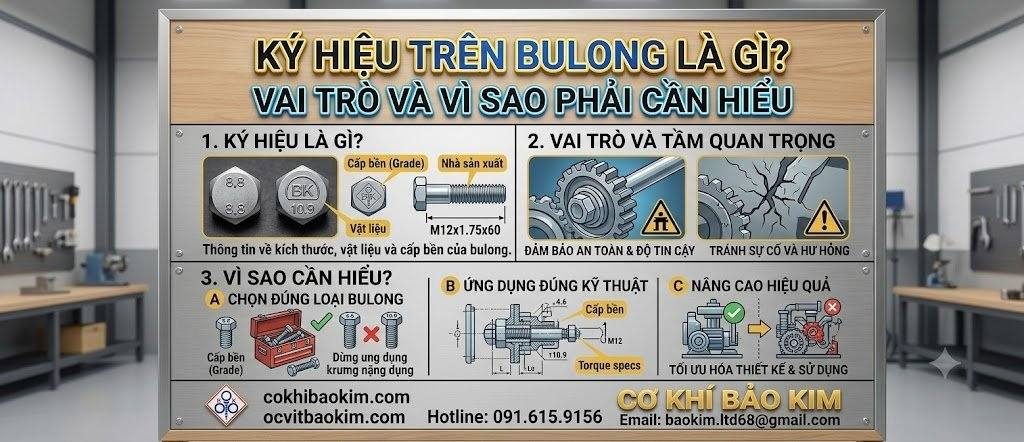

1. Ký hiệu trên bulong là gì?

Ký hiệu trên bulong là hệ thống các chữ cái, con số hoặc dấu hiệu kỹ thuật được dập nổi trên đầu bulong hoặc thể hiện trong thông số sản phẩm. Những ký hiệu này cung cấp các thông tin quan trọng liên quan đến đặc tính kỹ thuật của bulong như: đường kính ren, chiều dài, bước ren, cấp bền, vật liệu chế tạo và tiêu chuẩn sản xuất.

Ví dụ, một bulong có ký hiệu M12 × 80 – 8.8 sẽ thể hiện:

  • M12: Đường kính ren danh nghĩa của bulong là 12mm.
  • 80: Chiều dài thân bulong là 80mm.
  • 8.8: Cấp bền của bulong, thể hiện khả năng chịu lực và độ bền kéo.

Nhờ vào các ký hiệu này, người sử dụng có thể dễ dàng nhận biết đặc điểm của từng loại bulong mà không cần kiểm tra lại bằng các phương pháp đo lường phức tạp.

2. Vai trò của các ký hiệu kỹ thuật trên bulong

Các ký hiệu kỹ thuật đóng vai trò như “thông tin nhận dạng” của bulong, giúp kiểm soát chất lượng và đảm bảo lựa chọn đúng sản phẩm trong quá trình thi công.

Một số vai trò quan trọng gồm:

  • Xác định chính xác thông số kỹ thuật: Giúp người dùng biết được kích thước, loại ren, cấp bền và tiêu chuẩn của bulong.
  • Đảm bảo khả năng tương thích: Các ký hiệu tiêu chuẩn như DIN, ISO, ASTM giúp bulong phù hợp với các chi tiết máy móc hoặc kết cấu đã được thiết kế.
  • Kiểm soát chất lượng sản phẩm: Cấp bền và tiêu chuẩn sản xuất giúp đánh giá khả năng chịu tải, độ bền và độ an toàn của bulong.
  • Hỗ trợ quá trình bảo trì, thay thế: Khi cần thay thế bulong trong máy móc hoặc công trình, chỉ cần dựa vào ký hiệu để lựa chọn sản phẩm tương đương.

3. Vì sao cần hiểu ý nghĩa ký hiệu trên bulong?

Việc hiểu cách đọc ký hiệu bulong mang lại nhiều lợi ích quan trọng:

Lựa chọn đúng sản phẩm

Mỗi công trình có yêu cầu chịu lực khác nhau. Bulong dùng cho kết cấu thép, máy móc công nghiệp hay thiết bị dân dụng đều cần lựa chọn theo đúng thông số kỹ thuật.

Đảm bảo khả năng chịu lực

Cấp bền bulong quyết định khả năng chịu kéo, chịu tải và chống biến dạng. Nếu lựa chọn sai cấp bền có thể gây mất an toàn trong quá trình vận hành.

Hạn chế sai sót khi thi công

Nhầm lẫn giữa kích thước, bước ren hoặc tiêu chuẩn có thể khiến bulong không tương thích với chi tiết lắp ghép, gây khó khăn khi thi công.

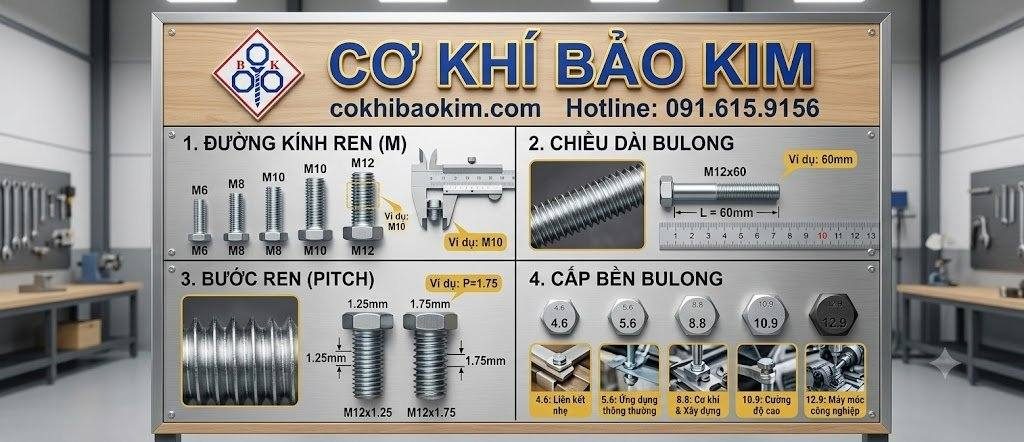

Các Ký Hiệu Thường Gặp Trên Bulong

Bulong có nhiều ký hiệu kỹ thuật giúp người dùng nhận biết kích thước, khả năng chịu lực và tiêu chuẩn sản xuất. Hiểu rõ các thông số này giúp lựa chọn đúng loại bulong cho từng công trình.

Ký Hiệu Đường Kính Ren (M)

Ý nghĩa của chữ M

Chữ M trên bulong thể hiện ren hệ mét (Metric). Số phía sau chữ M là đường kính ren của bulong tính bằng milimet.

Ví dụ:

  • M6: Ren đường kính 6mm.
  • M8: Ren đường kính 8mm.
  • M10: Ren đường kính 10mm.
  • M12: Ren đường kính 12mm.

Đường kính càng lớn thì khả năng chịu lực của bulong càng cao.

Ký Hiệu Chiều Dài Bulong

Cách ghi M10 × 50

Ký hiệu M10 × 50 có nghĩa:

  • M10: Đường kính ren 10mm.
  • 50: Chiều dài bulong 50mm.

Chiều dài bulong được tính từ phần dưới đầu bulong đến cuối thân bulong. Chọn đúng chiều dài giúp mối ghép chắc chắn và an toàn.

Ký Hiệu Bước Ren (Pitch)

Bước ren là khoảng cách giữa các vòng ren trên thân bulong.

Có 2 loại phổ biến:

  • Ren thô: Bước ren lớn, dễ lắp đặt, dùng phổ biến trong xây dựng và cơ khí.
  • Ren mịn: Bước ren nhỏ, giúp siết chặt chính xác, thường dùng trong máy móc yêu cầu độ chính xác cao.

Lựa chọn đúng bước ren giúp bulong và đai ốc ăn khớp tốt, tránh tình trạng lỏng hoặc hỏng ren.

Ký Hiệu Cấp Bền Bulong

Cấp bền thể hiện khả năng chịu lực của bulong, thường được ký hiệu như 4.6, 5.6, 8.8, 10.9, 12.9.

  • 4.6: Bulong độ bền thấp, dùng cho liên kết nhẹ.
  • 5.6: Dùng trong các ứng dụng thông thường.
  • 8.8: Loại phổ biến, chịu lực tốt, dùng nhiều trong xây dựng và cơ khí.
  • 10.9: Bulong cường độ cao, dùng cho kết cấu chịu tải lớn.
  • 12.9: Độ bền rất cao, dùng trong máy móc và thiết bị công nghiệp.

Cấp bền càng cao thì khả năng chịu tải và độ an toàn của bulong càng lớn.

Ý Nghĩa Các Ký Hiệu Tiêu Chuẩn Trên Bulong

Các ký hiệu DIN, ISO, ASTM trên bulong thể hiện tiêu chuẩn sản xuất, giúp xác định chất lượng, kích thước và khả năng sử dụng của sản phẩm.

Tiêu chuẩn DIN

DIN là tiêu chuẩn của Đức, quy định về kích thước và chất lượng bulong.

Ứng dụng:

  • Cơ khí chế tạo.
  • Máy móc công nghiệp.
  • Kết cấu thép.

Ví dụ: DIN 933, DIN 931, DIN 912.

Tiêu chuẩn ISO

ISO là tiêu chuẩn quốc tế, giúp bulong có kích thước đồng nhất và dễ dàng sử dụng ở nhiều quốc gia.

Đặc điểm:

  • Độ chính xác cao.
  • Dễ thay thế.
  • Phù hợp nhiều thiết bị.

Tiêu chuẩn ASTM

ASTM là tiêu chuẩn của Mỹ, thường dùng cho bulong chịu lực cao.

Ứng dụng:

  • Cầu đường.
  • Nhà thép.
  • Công trình công nghiệp.

Giúp đảm bảo độ bền và an toàn cho các công trình yêu cầu tải trọng lớn.

Cách Đọc Ký Hiệu Bulong Qua Ví Dụ Thực Tế

Để lựa chọn đúng loại bulong, người dùng cần biết cách đọc các thông số được ghi trên sản phẩm. Dưới đây là một số ví dụ phổ biến giúp hiểu rõ hơn về cách đọc ký hiệu bulong.

Ví dụ M12 × 80 – 8.8

Phân tích từng thông số:

  • M12: Bulong có đường kính ren 12mm.
  • 80: Chiều dài thân bulong là 80mm.
  • 8.8: Cấp bền bulong, thể hiện khả năng chịu lực và độ bền cao.

→ Bulong M12 × 80 – 8.8 phù hợp với các ứng dụng như kết cấu thép, máy móc và các công trình yêu cầu độ chắc chắn cao.

Ví dụ M16 × 100 – 10.9 DIN 933

Giải thích ý nghĩa:

  • M16: Đường kính ren bulong là 16mm.
  • 100: Chiều dài bulong là 100mm.
  • 10.9: Cấp bền cao, có khả năng chịu tải lớn.
  • DIN 933: Bulong được sản xuất theo tiêu chuẩn Đức, thuộc loại bulong ren suốt.

→ Bulong M16 × 100 – 10.9 DIN 933 thường dùng trong các công trình công nghiệp, kết cấu thép hoặc vị trí cần khả năng chịu lực cao.

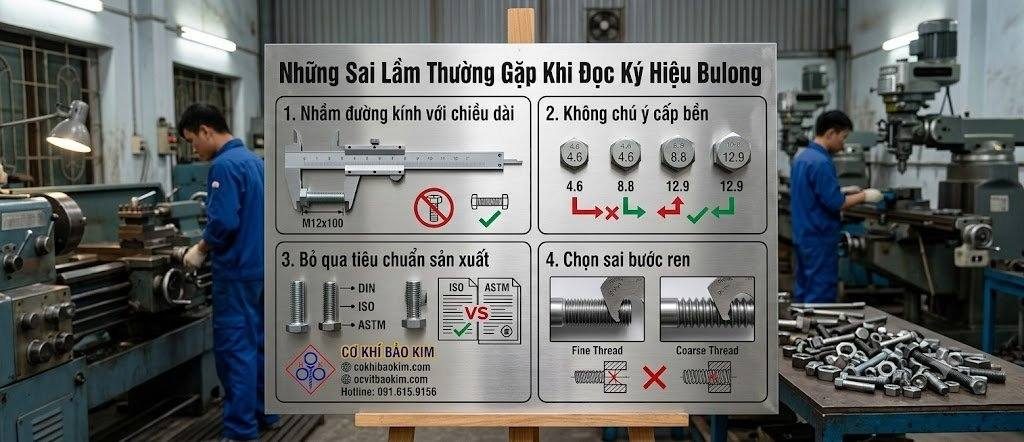

Những Sai Lầm Thường Gặp Khi Đọc Ký Hiệu Bulong

Khi lựa chọn bulong, việc đọc sai ký hiệu có thể khiến sản phẩm không phù hợp với yêu cầu kỹ thuật, ảnh hưởng đến độ an toàn của mối ghép.

Nhầm đường kính với chiều dài

Một lỗi phổ biến là nhầm số sau chữ M là chiều dài bulong.

Ví dụ:

  • M12 × 80: M12 là đường kính ren 12mm, 80 là chiều dài bulong.

Hiểu đúng thông số giúp lựa chọn đúng kích thước khi lắp đặt.

Không chú ý cấp bền

Cấp bền như 8.8, 10.9, 12.9 thể hiện khả năng chịu lực của bulong.

Chọn sai cấp bền có thể khiến bulong bị biến dạng hoặc gãy khi chịu tải lớn.

Bỏ qua tiêu chuẩn sản xuất

Các tiêu chuẩn như DIN, ISO, ASTM quy định về kích thước và chất lượng bulong.

Sử dụng bulong không đúng tiêu chuẩn có thể gây khó khăn khi lắp ráp và giảm độ bền liên kết.

Chọn sai bước ren

Bulong và đai ốc cần có cùng bước ren để đảm bảo khả năng ăn khớp.

Chọn sai bước ren có thể gây:

  • Hỏng ren.
  • Khó lắp đặt.
  • Giảm độ chắc chắn của mối ghép.

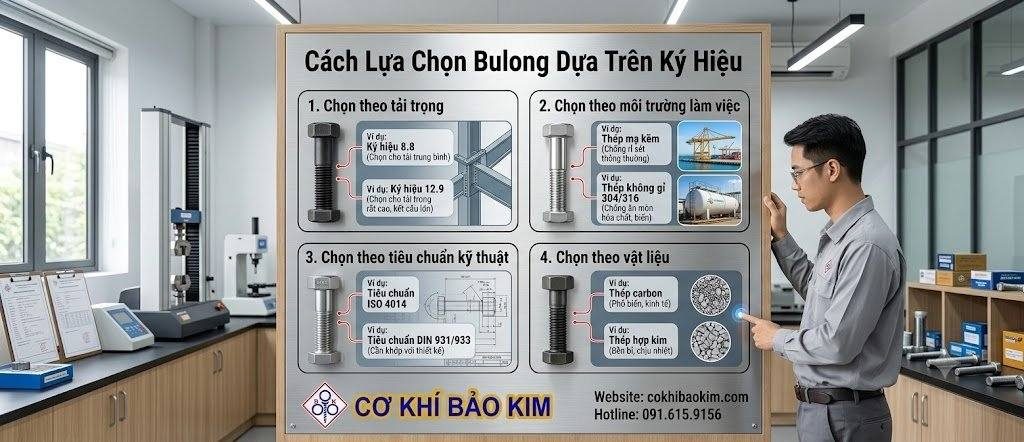

Cách Lựa Chọn Bulong Dựa Trên Ký Hiệu

Chọn theo tải trọng

Cần dựa vào:

  • Đường kính bulong.
  • Cấp bền.
  • Yêu cầu chịu lực của công trình.

Chọn theo môi trường làm việc

Tùy điều kiện sử dụng để chọn vật liệu phù hợp:

  • Môi trường ẩm, ngoài trời: ưu tiên bulong mạ kẽm hoặc inox.
  • Môi trường hóa chất: chọn loại có khả năng chống ăn mòn cao.

Chọn theo tiêu chuẩn kỹ thuật

  • DIN: Dùng phổ biến trong cơ khí, máy móc.
  • ISO: Đảm bảo khả năng tương thích quốc tế.
  • ASTM: Phù hợp công trình chịu lực cao.

Chọn theo vật liệu

Một số vật liệu bulong phổ biến:

  • Thép carbon: Ứng dụng thông thường.
  • Thép hợp kim: Chịu lực tốt, dùng cho công trình yêu cầu cao.
  • Inox 304, inox 316: Chống gỉ, phù hợp môi trường khắc nghiệt.

Việc lựa chọn bulong đúng theo ký hiệu giúp đảm bảo độ bền, an toàn và hiệu quả sử dụng trong quá trình thi công.

Hiểu rõ ý nghĩa ký hiệu trên bulong giúp lựa chọn đúng sản phẩm theo kích thước, cấp bền, tiêu chuẩn và điều kiện sử dụng. Việc đọc chính xác các thông số như M, chiều dài, bước ren, cấp bền 8.8, 10.9, 12.9 giúp đảm bảo độ chắc chắn và an toàn cho công trình.

Cơ Khí Bảo Kim cung cấp đa dạng các loại bulong, ốc vít đạt tiêu chuẩn kỹ thuật với nhiều kích thước và chủng loại, đáp ứng nhu cầu từ xây dựng, cơ khí đến công nghiệp. Liên hệ Cơ Khí Bảo Kim để được tư vấn lựa chọn sản phẩm phù hợp.
