Các Loại Đai Ốc Phổ Biến Và Ứng Dụng Trong Cơ Khí

Đai ốc là chi tiết cơ khí được sử dụng phổ biến để kết hợp với bu lông, ty ren và các chi tiết có ren, tạo thành mối ghép chắc chắn và có thể tháo lắp. Tùy vào hình dạng, vật liệu và yêu cầu sử dụng mà đai ốc được sản xuất với nhiều chủng loại khác nhau.

Trong bài viết này, Cơ Khí Bảo Kim sẽ giới thiệu các loại đai ốc phổ biến, đặc điểm, ứng dụng và cách lựa chọn phù hợp cho từng nhu cầu trong cơ khí, xây dựng và công nghiệp.

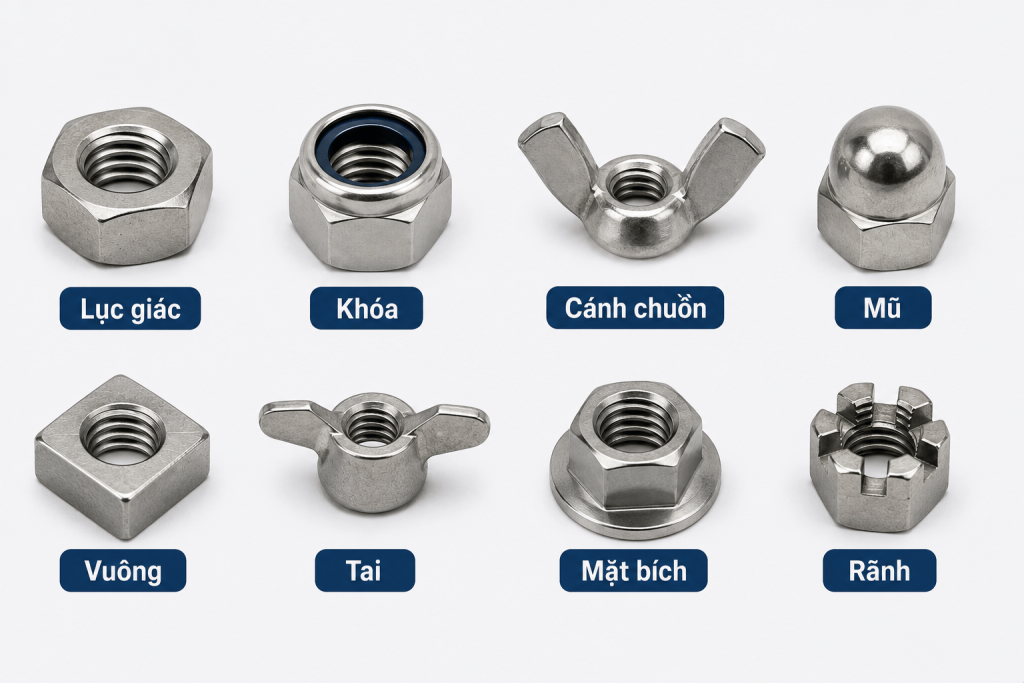

Các loại đai ốc phổ biến hiện nay

Đai ốc là chi tiết cơ khí có ren trong, thường kết hợp với bu lông hoặc ty ren để tạo mối ghép chắc chắn, có thể tháo lắp. Tùy kích thước, vật liệu và công dụng, các loại đai ốc phổ biến được sử dụng rộng rãi trong cơ khí, xây dựng, kết cấu thép và công nghiệp.

Đai ốc lục giác

Đai ốc lục giác có phần thân ngoài gồm 6 cạnh, được thiết kế để sử dụng với cờ lê hoặc mỏ lết. Đây là loại đai ốc thông dụng nhất và có thể kết hợp với nhiều loại bu lông, ty ren.

Đặc điểm:

• Có nhiều kích thước từ nhỏ đến lớn.
• Có thể sử dụng với ren hệ mét hoặc các tiêu chuẩn ren khác.
• Dễ siết và tháo bằng dụng cụ cơ khí.
• Có nhiều lựa chọn về vật liệu như thép, thép mạ kẽm và inox.
• Có thể sử dụng trong các mối ghép chịu tải tùy theo cấp bền.

Ứng dụng: thường dùng trong máy móc, thiết bị cơ khí, kết cấu thép, khung nhà, hệ thống giá đỡ và các mối ghép bu lông thông thường.

Đai ốc khóa

Đai ốc khóa được thiết kế để tăng khả năng chống tự tháo khi mối ghép chịu rung động hoặc tải trọng động. Một số loại có vòng nhựa bên trong, một số loại sử dụng cấu tạo biến dạng hoặc tạo ma sát trên ren.

Đặc điểm:

• Tăng ma sát giữa đai ốc và bu lông.
• Hạn chế hiện tượng đai ốc tự xoay khi thiết bị rung.
• Có nhiều kiểu thiết kế khác nhau.
• Cần lựa chọn đúng loại theo nhiệt độ và điều kiện làm việc.

Ứng dụng: thường được sử dụng trong máy móc, động cơ, thiết bị công nghiệp, phương tiện và các kết cấu thường xuyên chịu rung động.

Đai ốc cánh chuồn

Đai ốc cánh chuồn có hai phần cánh nhô ra ở hai bên thân đai ốc, cho phép người dùng thao tác trực tiếp bằng tay mà không cần sử dụng cờ lê.

Ưu điểm:

• Tháo lắp nhanh.
• Không cần dụng cụ chuyên dụng.
• Thuận tiện khi cần điều chỉnh thường xuyên.
• Phù hợp với các mối ghép không yêu cầu lực siết quá lớn.

Ứng dụng: thường gặp trong đồ gá, thiết bị, máy móc, khung điều chỉnh và các chi tiết cần tháo lắp nhiều lần.

Đai ốc mũ

Đai ốc mũ có phần đầu được bịt kín, giúp che phần ren nhô ra của bu lông sau khi lắp đặt. Ngoài chức năng cố định, loại đai ốc này còn giúp tăng tính thẩm mỹ và hạn chế tiếp xúc với đầu ren.

Đặc điểm:

• Che kín phần ren của bu lông.
• Hạn chế bụi bẩn và tác động trực tiếp vào đầu ren.
• Giảm nguy cơ đầu ren gây xước hoặc va chạm.
• Có nhiều kiểu dáng và vật liệu.

Ứng dụng: phù hợp với nội thất, thiết bị, máy móc, lan can, kết cấu trang trí và các vị trí yêu cầu bề mặt hoàn thiện đẹp.

Đai ốc vuông

Đai ốc vuông có phần thân ngoài gồm 4 cạnh. So với đai ốc lục giác, hình dạng này tạo diện tích tiếp xúc lớn hơn với một số bề mặt hoặc rãnh lắp đặt.

Đặc điểm:

• Có 4 cạnh bên ngoài.
• Có thể sử dụng trong các kết cấu đặc thù.
• Diện tích tiếp xúc tương đối lớn.
• Phù hợp với một số vị trí cần hạn chế hiện tượng xoay của đai ốc.

Ứng dụng: thường được sử dụng trong cơ khí, kết cấu, rãnh lắp đặt, thiết bị và các mối ghép có yêu cầu đặc biệt về hình dạng đai ốc.

Đai ốc tai

Đai ốc tai có phần tai được thiết kế để người dùng có thể cầm và xoay trực tiếp bằng tay. Về công dụng, loại này tương tự đai ốc cánh chuồn nhưng có thể khác nhau về hình dạng và thiết kế phần tay cầm.

Ưu điểm:

• Thao tác nhanh bằng tay.
• Không cần sử dụng cờ lê trong nhiều trường hợp.
• Thuận tiện cho việc điều chỉnh thường xuyên.
• Dễ tháo lắp khi cần thay đổi vị trí chi tiết.

Ứng dụng: thường dùng trong thiết bị điều chỉnh, đồ gá, máy móc, dụng cụ và các mối ghép cần thao tác nhanh.

Đai ốc mặt bích

Đai ốc mặt bích có thêm phần vành hoặc mặt bích ở phía dưới thân đai ốc. Phần mặt bích giúp tăng diện tích tiếp xúc với bề mặt khi siết.

Đặc điểm:

• Phân bố lực siết trên diện tích rộng hơn.
• Có thể hạn chế hiện tượng lún vào một số bề mặt.
• Một số loại có răng ở mặt dưới để tăng khả năng chống xoay.
• Có thể sử dụng thay thế cho một số trường hợp cần kết hợp đai ốc với long đen.

Ứng dụng: thường gặp trong cơ khí, ô tô, máy móc và các cụm lắp ráp công nghiệp.

Đai ốc rãnh

Đặc điểm: Đai ốc rãnh có các rãnh ở phần đầu, thường kết hợp với chốt hãm để hạn chế hiện tượng tự tháo khi mối ghép chịu rung động hoặc tải trọng.

Ứng dụng: Loại đai ốc này phù hợp với các vị trí yêu cầu độ an toàn và khả năng cố định cao, thường gặp trong cụm chi tiết cơ khí, trục quay và một số thiết bị công nghiệp.

Phân loại đai ốc phổ biến theo vật liệu

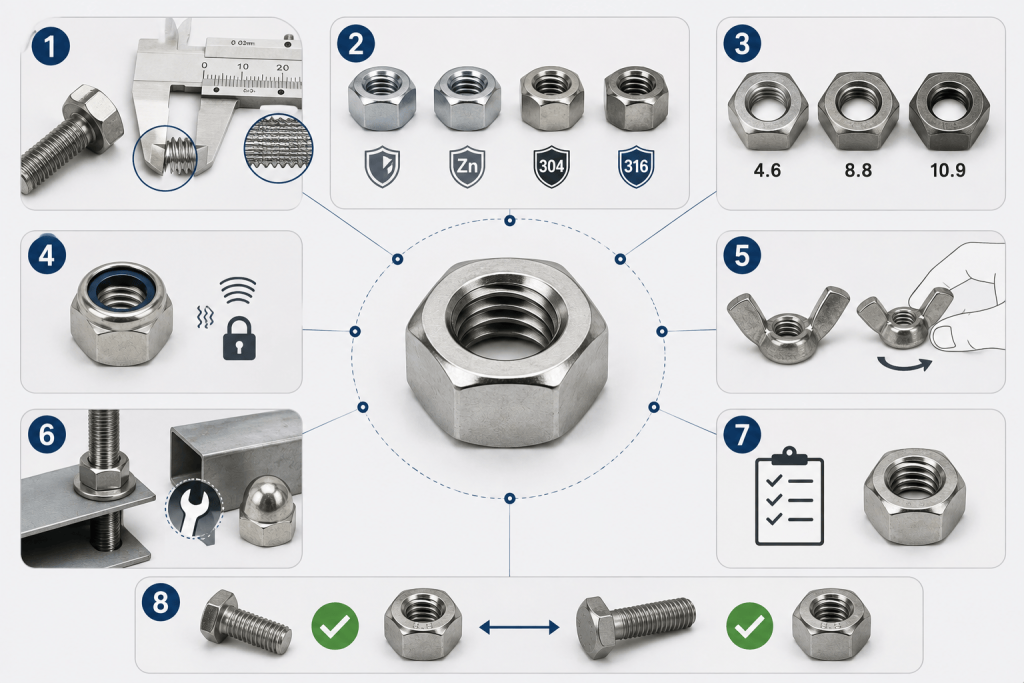

Cách lựa chọn các loại đai ốc phù hợp

Để lựa chọn đúng đai ốc, cần xem xét đồng thời kích thước ren, vật liệu, cấp bền, môi trường làm việc và yêu cầu lắp đặt. Việc lựa chọn chính xác giúp mối ghép chắc chắn, ổn định và hạn chế hư hỏng trong quá trình sử dụng.

Kiểm tra kích thước và bước ren

Cần xác định chính xác đường kính ren và bước ren của bu lông hoặc ty ren. Ví dụ, bu lông M10 cần sử dụng đai ốc M10 có bước ren tương ứng.

Ngoài ra, cần kiểm tra loại ren như ren hệ mét, ren inch, ren thô hoặc ren mịn để đảm bảo hai chi tiết có thể lắp ghép chính xác.

Lựa chọn vật liệu đai ốc

Vật liệu cần được lựa chọn dựa trên môi trường sử dụng và yêu cầu về độ bền.

• Đai ốc thép: Phù hợp với các mối ghép cơ khí và kết cấu thông thường.
• Đai ốc thép mạ kẽm: Có khả năng chống oxy hóa tốt hơn thép thông thường.
• Đai ốc inox 304: Phù hợp với môi trường ẩm và có yêu cầu chống ăn mòn.
• Đai ốc inox 316: Thích hợp với môi trường có tính ăn mòn cao.

Chọn đai ốc theo cấp bền

Với các mối ghép chịu tải trọng lớn hoặc tải trọng động, cần lựa chọn đai ốc có cấp bền phù hợp với bu lông.

Không nên sử dụng đai ốc có khả năng chịu lực thấp hơn yêu cầu của mối ghép vì có thể ảnh hưởng đến độ an toàn và độ ổn định của liên kết.

Lựa chọn đai ốc cho môi trường rung động

Đối với máy móc, động cơ hoặc kết cấu thường xuyên rung động, đai ốc thông thường có thể phát sinh hiện tượng tự tháo.

Trong trường hợp này nên ưu tiên đai ốc khóa hoặc sử dụng thêm giải pháp chống tự tháo phù hợp để tăng độ chắc chắn cho mối ghép.

Chọn đai ốc theo tần suất tháo lắp

Nếu mối ghép cần tháo lắp hoặc điều chỉnh thường xuyên, có thể sử dụng đai ốc cánh chuồn hoặc đai ốc tai để thao tác nhanh bằng tay.

Đối với các mối ghép cố định lâu dài, có thể lựa chọn đai ốc lục giác hoặc các loại chuyên dụng tùy yêu cầu kỹ thuật.

Lựa chọn theo vị trí lắp đặt

Không gian lắp đặt cũng ảnh hưởng đến việc lựa chọn đai ốc. Với những vị trí hẹp, cần đảm bảo có đủ khoảng trống để đưa cờ lê, mỏ lết hoặc dụng cụ siết vào thao tác.

Nếu yêu cầu tính thẩm mỹ cao hoặc cần che phần ren nhô ra, có thể sử dụng đai ốc mũ.

Kiểm tra tiêu chuẩn kỹ thuật

Đối với các công trình và sản phẩm cơ khí, cần kiểm tra tiêu chuẩn sản xuất, kích thước, dung sai ren và cấp bền của đai ốc.

Việc sử dụng sản phẩm đúng tiêu chuẩn giúp đảm bảo khả năng lắp ghép, lực siết và độ ổn định của mối nối.

Đảm bảo đai ốc đồng bộ với bu lông

Cuối cùng, nên lựa chọn đai ốc và bu lông đồng bộ về kích thước, tiêu chuẩn ren và cấp bền. Đây là yếu tố quan trọng giúp lực siết được phân bố hợp lý và hạn chế tình trạng tuột ren, biến dạng hoặc hư hỏng mối ghép.

FAQ – Câu hỏi thường gặp về các loại đai ốc phổ biến

Câu hỏi: Các loại đai ốc phổ biến gồm những loại nào?

Trả lời: Các loại thường gặp gồm đai ốc lục giác, đai ốc khóa, đai ốc cánh chuồn, đai ốc mũ, đai ốc vuông và đai ốc tai.

Câu hỏi: Đai ốc lục giác dùng để làm gì?

Trả lời: Đai ốc lục giác thường kết hợp với bu lông hoặc ty ren để tạo mối ghép cố định trong cơ khí, xây dựng và kết cấu thép.

Câu hỏi: Khi nào nên sử dụng đai ốc khóa?

Trả lời: Nên sử dụng đai ốc khóa tại những vị trí có rung động hoặc tải trọng động, nơi đai ốc thông thường có nguy cơ tự tháo.

Câu hỏi: Đai ốc inox 304 có ưu điểm gì?

Trả lời: Đai ốc inox 304 có khả năng chống ăn mòn tốt và phù hợp với nhiều môi trường ẩm, thường được sử dụng trong cơ khí và xây dựng.

Câu hỏi: Làm sao chọn đúng kích thước đai ốc?

Trả lời: Cần xác định đường kính, bước ren và tiêu chuẩn ren của bu lông hoặc ty ren để lựa chọn đai ốc tương thích.

Việc hiểu rõ các loại đai ốc phổ biến giúp người dùng lựa chọn đúng sản phẩm theo yêu cầu về kích thước, vật liệu, khả năng chịu lực và điều kiện sử dụng. Mỗi loại như đai ốc lục giác, đai ốc khóa hay đai ốc cánh chuồn đều có đặc điểm và phạm vi ứng dụng riêng.
