DIN 125 Là Gì? Tiêu Chuẩn Kích Thước Vòng Đệm Phẳng DIN 125

DIN 125 là tiêu chuẩn thường được sử dụng để xác định quy cách của vòng đệm phẳng trong các mối ghép bulong – đai ốc. Vòng đệm giúp phân bố lực siết lên bề mặt liên kết, hạn chế biến dạng và hỗ trợ tăng độ ổn định cho mối ghép.

Để lựa chọn đúng vòng đệm DIN 125, cần quan tâm đến kích thước, vật liệu và đường kính phù hợp với bulong. Cơ Khí Bảo Kim cung cấp các loại vòng đệm, bulong, đai ốc và phụ kiện cơ khí với nhiều quy cách, đáp ứng nhu cầu lắp ráp và gia công trong thực tế.



DIN 125 là gì?

DIN 125 là tiêu chuẩn Đức quy định kích thước và yêu cầu kỹ thuật đối với vòng đệm phẳng sử dụng trong các mối ghép bằng bulong và đai ốc. Đây là loại phụ kiện cơ khí có cấu tạo đơn giản nhưng đóng vai trò quan trọng trong việc phân bố lực siết và bảo vệ bề mặt liên kết.

DIN 125 quy định những gì?

Tiêu chuẩn DIN 125 chủ yếu xác định các thông số hình học của vòng đệm, bao gồm:

• Đường kính trong (d1): kích thước lỗ để vòng đệm lắp với thân bulong.
• Đường kính ngoài (d2): kích thước tổng thể của vòng đệm.
• Chiều dày (s): độ dày của vật liệu vòng đệm.
• Kích thước và dung sai phù hợp với từng cỡ ren.

Nhờ các thông số được tiêu chuẩn hóa, vòng đệm có thể lựa chọn đồng bộ với các kích thước bulong phổ biến.

Vòng đệm DIN 125 dùng để làm gì?

Khi lắp giữa đầu bulong hoặc đai ốc và bề mặt chi tiết, vòng đệm giúp phân bố lực kẹp trên diện tích rộng hơn. Điều này đặc biệt hữu ích khi liên kết các vật liệu có bề mặt tương đối mềm hoặc dễ bị biến dạng.

Ngoài ra, vòng đệm còn giúp hạn chế trầy xước bề mặt, hỗ trợ duy trì độ ổn định của mối ghép và tạo bề mặt tiếp xúc phù hợp khi siết bulong.

DIN 125 có những dạng nào?

DIN 125 thường được biết đến với vòng đệm phẳng dạng tiêu chuẩn, trong đó kích thước vòng đệm được lựa chọn tương ứng với cỡ bulong. Tùy phiên bản và vật liệu, sản phẩm có thể có sự khác biệt về chiều dày hoặc yêu cầu kỹ thuật.

Khi mua vòng đệm DIN 125, không nên chỉ dựa vào tên tiêu chuẩn mà cần kiểm tra chính xác cỡ ren, kích thước d1, d2, chiều dày và vật liệu để đảm bảo phù hợp với mối ghép.

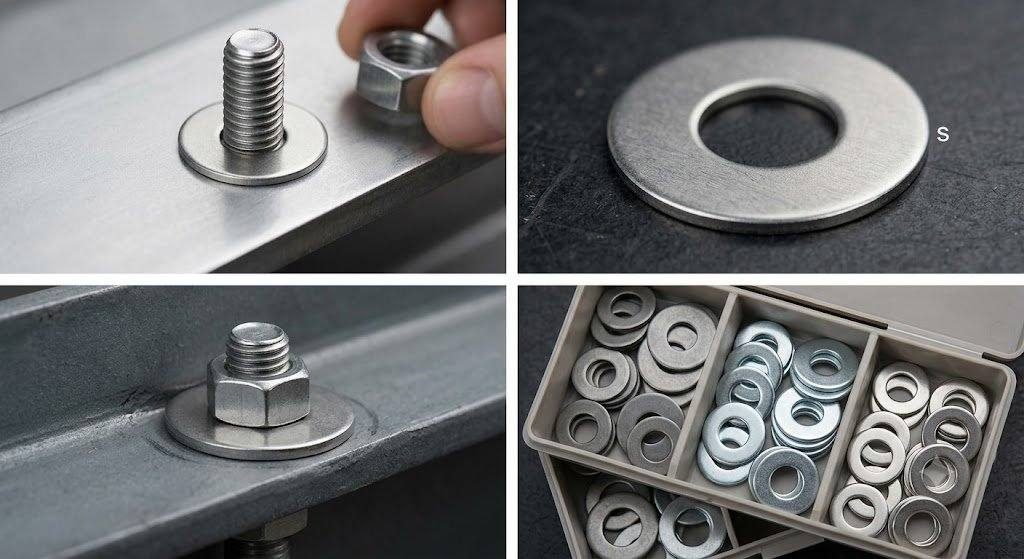

Đặc điểm của vòng đệm phẳng DIN 125

Vòng đệm phẳng DIN 125 có cấu tạo dạng đĩa tròn, ở giữa có lỗ để lắp với thân bulong. Thiết kế đơn giản nhưng giúp tăng diện tích tiếp xúc giữa bulong, đai ốc và bề mặt liên kết.

Cấu tạo đơn giản

Vòng đệm gồm ba thông số chính là đường kính trong (d1), đường kính ngoài (d2) và chiều dày (s). Các kích thước được tiêu chuẩn hóa theo từng cỡ bulong, giúp dễ dàng lựa chọn và thay thế.

Phân bố lực siết

Khi siết bulong, vòng đệm giúp phân bố lực kẹp trên diện tích rộng hơn, hạn chế áp lực tập trung gây lún hoặc biến dạng bề mặt vật liệu.

Đa dạng vật liệu

Tùy yêu cầu sử dụng, vòng đệm có thể được sản xuất từ thép carbon, thép mạ kẽm, inox 304 hoặc inox 316. Vật liệu khác nhau sẽ phù hợp với các điều kiện về tải trọng và khả năng chống ăn mòn khác nhau.

Ứng dụng linh hoạt

Vòng đệm DIN 125 được sử dụng trong nhiều mối ghép cơ khí, kết cấu thép, thiết bị công nghiệp và các công trình lắp ráp. Sản phẩm có nhiều kích thước, phù hợp với các cỡ bulong phổ biến.

Khi lựa chọn, cần kiểm tra đúng kích thước ren, đường kính trong, đường kính ngoài và chiều dày để vòng đệm làm việc hiệu quả.

Tiêu chuẩn kích thước vòng đệm phẳng DIN 125

Kích thước vòng đệm phẳng DIN 125 được xác định dựa trên cỡ ren của bulong và các thông số hình học chính gồm đường kính trong (d1), đường kính ngoài (d2) và chiều dày (s). Khi lựa chọn cần đảm bảo vòng đệm tương thích với bulong và bề mặt liên kết.

Các thông số kích thước chính

• d1: Đường kính lỗ trong, phải phù hợp với đường kính thân bulong.
• d2: Đường kính ngoài, quyết định diện tích tiếp xúc với bề mặt.
• s: Chiều dày vòng đệm, ảnh hưởng đến khả năng chịu lực và độ cứng của chi tiết.

Bảng kích thước tham khảo

Cỡ bulong	d1 (mm)	d2 (mm)	s (mm)
M4	4,3	9	0,8
M5	5,3	10	1,0
M6	6,4	12	1,6
M8	8,4	16	1,6
M10	10,5	20	2,0
M12	13	24	2,5
M14	15	28	2,5
M16	17	30	3,0
M20	21	37	3,0
M24	25	44	4,0

Lưu ý: Bảng trên mang tính tham khảo cho dòng vòng đệm phẳng DIN 125 phổ biến. Khi đặt hàng hoặc sử dụng trong mối ghép yêu cầu chính xác, nên đối chiếu bản tiêu chuẩn và quy cách thực tế của nhà sản xuất, vì kích thước có thể khác theo phiên bản tiêu chuẩn/vật liệu.

Cách đọc kích thước DIN 125

Ví dụ, vòng đệm dùng cho bulong M10 có lỗ trong khoảng 10,5 mm, đường kính ngoài khoảng 20 mm và chiều dày khoảng 2 mm. Khi lắp, cần đảm bảo lỗ đệm đủ lớn để đưa bulong qua nhưng không quá rộng gây giảm diện tích tiếp xúc cần thiết.

Việc lựa chọn đúng kích thước vòng đệm DIN 125 giúp phân bố lực siết tốt hơn, hạn chế biến dạng bề mặt và đảm bảo độ ổn định cho mối ghép.

Các loại vật liệu vòng đệm DIN 125 phổ biến

Vòng đệm DIN 125 được sản xuất từ nhiều loại vật liệu khác nhau nhằm đáp ứng yêu cầu về độ bền cơ học, khả năng chịu lực và chống ăn mòn. Tùy vào môi trường sử dụng và loại bulong đi kèm, có thể lựa chọn vật liệu phù hợp.

Vòng đệm thép carbon

Thép carbon có độ cứng và khả năng chịu lực tốt, thường được sử dụng trong các mối ghép cơ khí, máy móc và kết cấu thép. Loại này có giá thành tương đối hợp lý và phù hợp với điều kiện làm việc thông thường.

Để hạn chế gỉ sét, vòng đệm thép carbon có thể được mạ kẽm hoặc xử lý bề mặt. Khi sử dụng trong môi trường khô ráo, đây là lựa chọn phổ biến cho các mối ghép chịu tải.

Vòng đệm thép mạ kẽm

Vòng đệm thép mạ kẽm được phủ một lớp kẽm bảo vệ bên ngoài, giúp tăng khả năng chống oxy hóa và ăn mòn so với thép chưa xử lý.

Loại này thường được dùng trong lắp ráp máy móc, khung thép, thiết bị cơ khí và các vị trí có độ ẩm vừa phải. Tuy nhiên, với môi trường hóa chất hoặc độ ăn mòn cao, nên cân nhắc vật liệu inox.

Vòng đệm inox 304

Inox 304 có khả năng chống gỉ tốt, bề mặt sạch và độ bền phù hợp với nhiều ứng dụng. Vòng đệm DIN 125 inox 304 thường được sử dụng trong thiết bị công nghiệp, hệ thống ngoài trời, môi trường ẩm và các mối ghép yêu cầu tính thẩm mỹ.

So với thép carbon, inox 304 có ưu thế rõ rệt về khả năng chống ăn mòn và phù hợp hơn với những vị trí thường xuyên tiếp xúc với hơi ẩm.

Vòng đệm inox 316

Inox 316 có khả năng chống ăn mòn cao hơn inox 304 nhờ thành phần hợp kim phù hợp với môi trường khắc nghiệt. Loại này thường được lựa chọn cho môi trường hóa chất, khu vực ven biển, hơi muối hoặc nơi có độ ẩm cao.

Tuy nhiên, giá thành inox 316 thường cao hơn nên chỉ nên sử dụng khi điều kiện làm việc thực tế yêu cầu khả năng chống ăn mòn cao.

Nên chọn vật liệu nào?

Vật liệuĐặc điểmỨng dụng
Thép carbon	Chịu lực tốt, giá hợp lý	Cơ khí, kết cấu
Mạ kẽm	Chống gỉ tốt hơn thép thường	Máy móc, ngoài trời
Inox 304	Chống ăn mòn tốt	Môi trường ẩm
Inox 316	Chống ăn mòn cao	Hóa chất, hơi muối

Khi chọn vật liệu vòng đệm DIN 125, cần xem xét đồng thời tải trọng, nhiệt độ, độ ẩm, mức độ ăn mòn và vật liệu bulong để đảm bảo mối ghép có độ bền và tuổi thọ phù hợp.

Công dụng của vòng đệm phẳng DIN 125

Vòng đệm phẳng DIN 125 được sử dụng cùng bulong và đai ốc trong nhiều mối ghép cơ khí. Thiết kế dạng vòng giúp tăng diện tích tiếp xúc và hỗ trợ phân bố lực siết đều hơn trên bề mặt liên kết.

Phân bố lực siết

Khi siết bulong, vòng đệm giúp phân tán lực kẹp trên diện tích rộng hơn, hạn chế áp lực tập trung lên một điểm và giảm nguy cơ làm biến dạng bề mặt.

Bảo vệ bề mặt liên kết

Vòng đệm tạo lớp trung gian giữa đầu bulong hoặc đai ốc với chi tiết, giúp hạn chế trầy xước, móp hoặc hư hỏng bề mặt khi siết.

Tăng độ ổn định mối ghép

Việc sử dụng đúng vòng đệm DIN 125 giúp tạo bề mặt tiếp xúc phù hợp, hỗ trợ duy trì lực kẹp và tăng độ ổn định cho mối ghép bulong.

Ứng dụng trong nhiều lĩnh vực

Sản phẩm được sử dụng trong cơ khí chế tạo, kết cấu thép, máy móc, thiết bị công nghiệp và các công trình lắp ráp. Tùy môi trường, có thể lựa chọn vòng đệm thép, mạ kẽm hoặc inox.

Khi sử dụng, cần chọn đúng kích thước vòng đệm, vật liệu và cỡ bulong để đảm bảo hiệu quả liên kết.

Cách chọn vòng đệm DIN 125 phù hợp

Để vòng đệm DIN 125 phát huy hiệu quả, cần lựa chọn dựa trên kích thước bulong, vật liệu và điều kiện làm việc của mối ghép.

Chọn đúng kích thước

Xác định cỡ bulong như M6, M8, M10, M12, M16, M20… rồi chọn vòng đệm có đường kính trong phù hợp. Đồng thời kiểm tra đường kính ngoài và chiều dày theo yêu cầu của mối ghép.

Chọn vật liệu phù hợp

• Thép carbon: phù hợp với mối ghép cơ khí thông thường.
• Thép mạ kẽm: tăng khả năng chống ăn mòn.
• Inox 304: phù hợp môi trường ẩm, có yêu cầu chống gỉ.
• Inox 316: thích hợp với môi trường ăn mòn cao hơn.

Xem xét tải trọng

Với mối ghép chịu tải trọng lớn, cần lựa chọn vòng đệm có kích thước và chiều dày phù hợp để phân bố lực siết hiệu quả, hạn chế biến dạng bề mặt.

Kiểm tra môi trường sử dụng

Cần xem xét độ ẩm, hóa chất, nhiệt độ và điều kiện ngoài trời trước khi chọn vật liệu. Môi trường càng khắc nghiệt càng cần ưu tiên vật liệu có khả năng chống ăn mòn tốt.

Lựa chọn đúng kích thước, vật liệu và chiều dày vòng đệm DIN 125 giúp mối ghép hoạt động ổn định và tăng tuổi thọ sử dụng.

DIN 125 khác gì với DIN 9021?

DIN 125 và DIN 9021 đều là tiêu chuẩn liên quan đến vòng đệm phẳng, nhưng khác nhau chủ yếu ở kích thước, đặc biệt là đường kính ngoài. DIN 9021 thường có đường kính ngoài lớn hơn, giúp phân bố lực trên diện tích rộng hơn.

So sánh DIN 125 và DIN 9021

Tiêu chí	DIN 125	DIN 9021
Loại	Vòng đệm phẳng tiêu chuẩn	Vòng đệm phẳng bản rộng
Đường kính ngoài	Nhỏ hơn	Lớn hơn
Diện tích tiếp xúc	Tiêu chuẩn	Rộng hơn
Khả năng phân bố lực	Tốt	Tốt hơn trên bề mặt rộng
Ứng dụng	Mối ghép thông thường	Bề mặt mềm, lỗ lớn hoặc cần phân bố lực

Khi nào nên dùng DIN 125?

Vòng đệm DIN 125 phù hợp với các mối ghép bulong thông dụng trong cơ khí, máy móc, thiết bị và kết cấu thép, khi bề mặt liên kết đủ cứng và không cần diện tích đỡ quá lớn.

Khi nào nên dùng DIN 9021?

DIN 9021 phù hợp khi cần tăng diện tích tiếp xúc, chẳng hạn khi liên kết với vật liệu tương đối mềm hoặc cần hạn chế hiện tượng lún, biến dạng quanh vị trí lỗ.

Vì vậy, không nên lựa chọn chỉ dựa vào tên tiêu chuẩn mà cần xem xét cỡ bulong, kích thước lỗ, vật liệu bề mặt và tải trọng của mối ghép.

Lưu ý khi sử dụng vòng đệm DIN 125

Khi sử dụng vòng đệm DIN 125, cần lựa chọn đúng kích thước và vật liệu để đảm bảo khả năng phân bố lực và độ ổn định của mối ghép.

Chọn đúng kích thước

Vòng đệm phải phù hợp với đường kính và bước ren của bulong. Không nên dùng vòng đệm có lỗ quá rộng hoặc quá nhỏ vì có thể ảnh hưởng đến khả năng chịu lực và lắp đặt.

Kiểm tra bề mặt trước khi lắp

Bề mặt tiếp xúc cần sạch, phẳng và không có bụi bẩn, dầu mỡ hoặc gỉ sét nghiêm trọng. Vòng đệm cũng cần đảm bảo không cong vênh, nứt hoặc biến dạng.

Chọn vật liệu phù hợp

Với môi trường ẩm hoặc có nguy cơ ăn mòn, nên sử dụng vòng đệm inox hoặc mạ kẽm. Môi trường đặc biệt cần lựa chọn vật liệu có khả năng chống ăn mòn tương ứng.

Siết đúng lực

Cần sử dụng mô-men siết phù hợp với bulong và yêu cầu của mối ghép. Siết quá mạnh có thể làm biến dạng vòng đệm hoặc bề mặt liên kết.

Không thay thế tùy tiện

Không nên tự ý thay DIN 125 bằng DIN 9021 hoặc loại vòng đệm khác nếu chưa kiểm tra yêu cầu kỹ thuật, đặc biệt với các mối ghép chịu tải lớn.

Lựa chọn đúng vòng đệm DIN 125 và lắp đặt đúng kỹ thuật sẽ giúp mối ghép hoạt động ổn định, hạn chế biến dạng và tăng tuổi thọ liên kết.

Câu hỏi thường gặp về DIN 125

1. Vòng đệm DIN 125 có tác dụng gì?

Vòng đệm giúp phân bố lực siết, tăng diện tích tiếp xúc và hạn chế biến dạng hoặc hư hỏng bề mặt liên kết khi siết bulong.

2. DIN 125 có những vật liệu nào?

Các vật liệu phổ biến gồm thép carbon, thép mạ kẽm, inox 304 và inox 316. Việc lựa chọn phụ thuộc vào tải trọng và môi trường sử dụng.

3. DIN 125 khác DIN 9021 như thế nào?

DIN 9021 thường có đường kính ngoài lớn hơn DIN 125, phù hợp với những trường hợp cần diện tích tiếp xúc rộng để phân bố lực tốt hơn.

4. Chọn vòng đệm DIN 125 theo tiêu chí nào?

Cần căn cứ vào cỡ bulong, đường kính trong, đường kính ngoài, chiều dày, vật liệu và điều kiện làm việc của mối ghép.

5. Vòng đệm DIN 125 có dùng cho bulong inox được không?

Có. Tuy nhiên, nên lựa chọn vòng đệm inox tương thích khi mối ghép yêu cầu khả năng chống ăn mòn và độ bền lâu dài.

DIN 125 là tiêu chuẩn phổ biến dành cho vòng đệm phẳng, được sử dụng rộng rãi trong các mối ghép bulong – đai ốc. Việc lựa chọn đúng kích thước, vật liệu và chiều dày giúp phân bố lực siết tốt, bảo vệ bề mặt và tăng độ ổn định cho mối ghép.

Xem thêm:

DIN 934 là gì? Tiêu chuẩn và kích thước đai ốc lục giác DIN 934

DIN 912 là gì? Tiêu chuẩn bu lông lục giác chìm DIN 912

DIN 931 là gì? Kích thước và thông số bulong lục giác DIN 931

DIN 933 là gì? Tiêu chuẩn và kích thước bulong lục giác DIN 933

Nếu cần lựa chọn vòng đệm DIN 125 cho từng loại bulong và điều kiện sử dụng, nên kiểm tra kỹ thông số kỹ thuật và yêu cầu thực tế của mối ghép để chọn sản phẩm phù hợp. Liên hệ với Cơ Khí Bảo Kim để biết thêm nhiều thông tin chi tiết hơn nhé.
