DIN 127 là gì? Tiêu chuẩn vòng đệm vênh DIN 127

DIN 127 là tiêu chuẩn dùng cho vòng đệm vênh, một loại phụ kiện cơ khí thường được lắp cùng bulong và đai ốc. Nhờ cấu tạo có độ vênh và khả năng đàn hồi, sản phẩm có thể tạo lực cản, hỗ trợ hạn chế hiện tượng nới lỏng trong một số mối ghép.

Việc hiểu rõ tiêu chuẩn DIN 127, kích thước, vật liệu và công dụng giúp lựa chọn vòng đệm phù hợp với từng điều kiện làm việc. Cơ Khí Bảo Kim cung cấp nhiều loại phụ kiện liên kết cơ khí, đáp ứng các nhu cầu lắp ráp và gia công khác nhau.

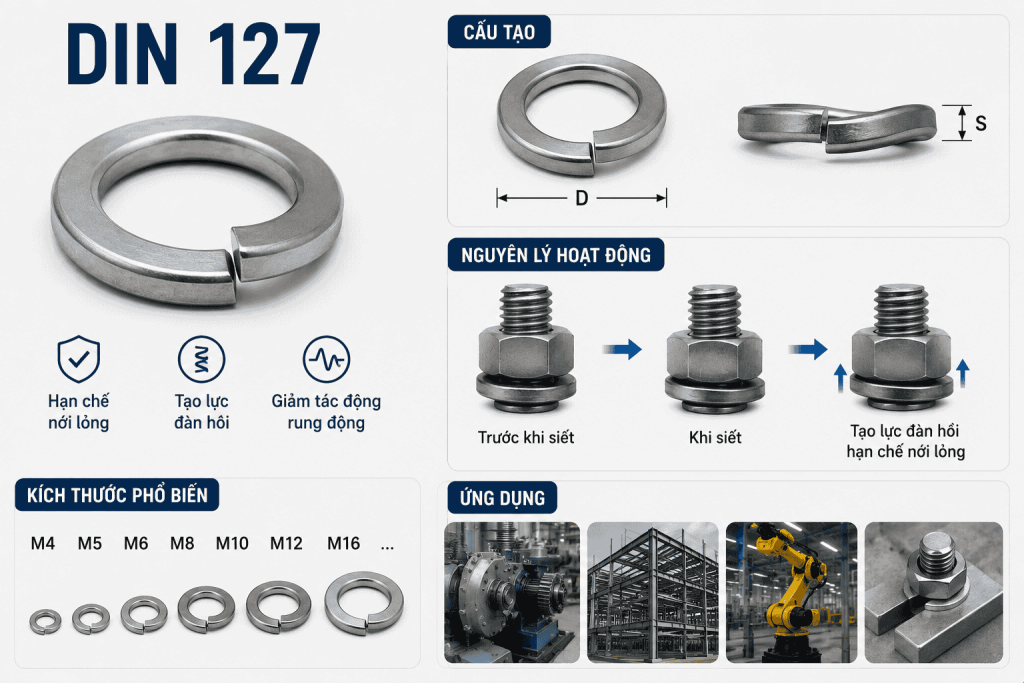

DIN 127 là gì?

DIN 127 là tiêu chuẩn của Đức quy định về vòng đệm vênh. Sản phẩm được sử dụng trong các mối ghép bulong – đai ốc.

Khác với vòng đệm phẳng, vòng đệm DIN 127 có dạng vòng hở và được tạo độ vênh. Thiết kế này giúp vòng đệm tạo lực đàn hồi khi bị nén.

Cấu tạo của vòng đệm DIN 127

Vòng đệm DIN 127 có dạng vòng tròn nhưng không khép kín hoàn toàn. Hai đầu vòng được thiết kế lệch nhau.

Khi lắp vào mối ghép, phần vênh bị ép lại. Vòng đệm từ đó tạo ra lực đàn hồi giữa đai ốc, bulong và bề mặt liên kết.

Sản phẩm có nhiều kích thước theo các cỡ bulong phổ biến. Một số kích thước gồm M4, M5, M6, M8, M10, M12, M16….

Kích thước thực tế cần được lựa chọn theo đúng quy cách của từng loại bulong.

Nguyên lý hoạt động

Khi bulong được siết, vòng đệm vênh DIN 127 sẽ bị nén. Quá trình này tạo ra lực đàn hồi trong mối ghép.

Lực đàn hồi làm tăng lực cản đối với chuyển động xoay của đai ốc. Nhờ đó, sản phẩm hỗ trợ hạn chế hiện tượng nới lỏng trong một số mối ghép có rung động.

Tuy nhiên, hiệu quả chống nới lỏng còn phụ thuộc vào nhiều yếu tố. Các yếu tố gồm lực siết, tải trọng, mức độ rung động và thiết kế mối ghép.

Không nên xem DIN 127 là giải pháp chống tuột duy nhất. Đặc biệt với các liên kết chịu tải lớn hoặc rung động mạnh.

DIN 127 được sử dụng ở đâu?

Vòng đệm vênh DIN 127 được sử dụng trong nhiều ứng dụng cơ khí. Một số lĩnh vực phổ biến gồm máy móc, thiết bị cơ khí và kết cấu thép.

Sản phẩm cũng được sử dụng trong hệ thống lắp ráp. Các mối ghép có yêu cầu tăng khả năng chống nới lỏng cũng có thể sử dụng loại vòng đệm này.

Khi lựa chọn, cần kiểm tra cỡ bulong, kích thước vòng đệm và vật liệu. Đồng thời, cần xem xét điều kiện làm việc để đảm bảo sản phẩm phù hợp với mối ghép.

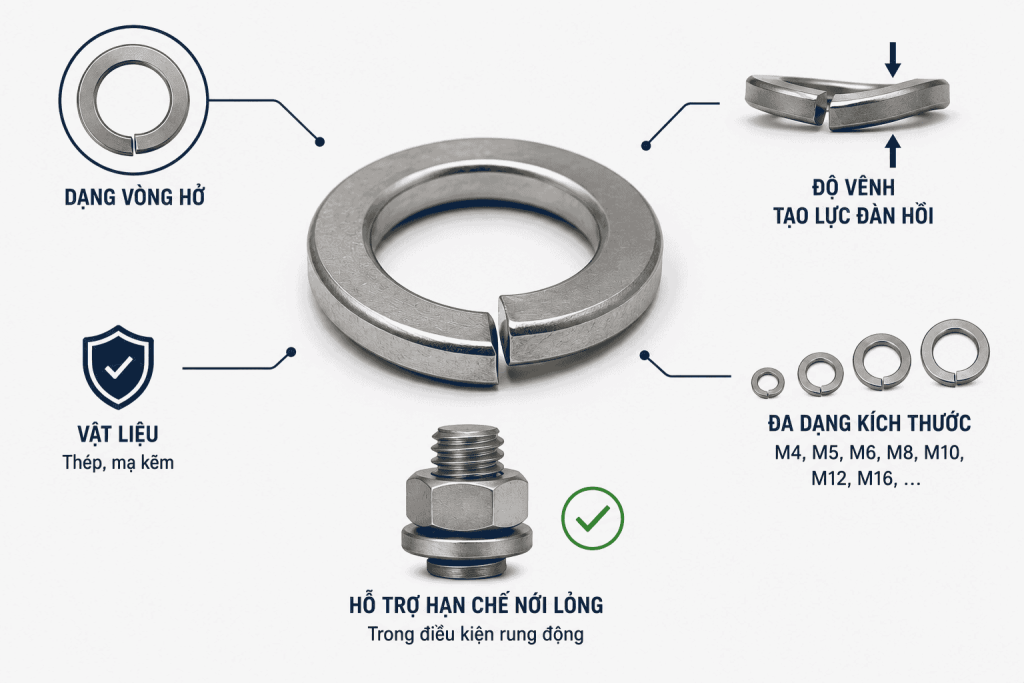

Đặc điểm cấu tạo của vòng đệm vênh DIN 127

Vòng đệm vênh DIN 127 có thiết kế đặc trưng với dạng vòng hở và độ vênh nhất định, khác với vòng đệm phẳng DIN 125. Cấu tạo này giúp sản phẩm tạo lực đàn hồi và lực cản khi được lắp trong mối ghép bulong – đai ốc.

Dạng vòng hở

Vòng đệm DIN 127 có dạng vòng tròn nhưng không khép kín hoàn toàn, hai đầu vòng được cắt và bố trí lệch nhau. Khoảng hở này cho phép vòng đệm biến dạng đàn hồi khi chịu lực siết.

Phần vòng được tạo độ vênh

Bề mặt vòng đệm không nằm trên cùng một mặt phẳng mà được tạo độ vênh. Khi đai ốc được siết, phần vênh bị ép xuống, tạo lực đàn hồi giữa các bề mặt tiếp xúc.

Lực đàn hồi này giúp tăng lực cản đối với chuyển động xoay của đai ốc, từ đó hỗ trợ hạn chế hiện tượng nới lỏng trong một số điều kiện rung động.

Vật liệu chế tạo

Vòng đệm vênh DIN 127 thường được sản xuất từ thép có độ đàn hồi và khả năng chịu lực phù hợp. Một số sản phẩm có thể được mạ kẽm hoặc xử lý bề mặt để tăng khả năng chống ăn mòn và kéo dài tuổi thọ.

Đa dạng kích thước

Vòng đệm được sản xuất theo nhiều kích thước tương ứng với các cỡ bulong như M4, M5, M6, M8, M10, M12, M16…. Ngoài đường kính trong, cần quan tâm đến đường kính ngoài và chiều dày để đảm bảo phù hợp với mối ghép.

Nhờ cấu tạo vòng hở, độ vênh và khả năng đàn hồi, DIN 127 có thể hỗ trợ tăng độ ổn định cho các mối ghép cơ khí phù hợp. Tuy nhiên, với mối ghép chịu rung động mạnh hoặc tải trọng lớn, cần đánh giá tổng thể thiết kế liên kết thay vì chỉ dựa vào vòng đệm.

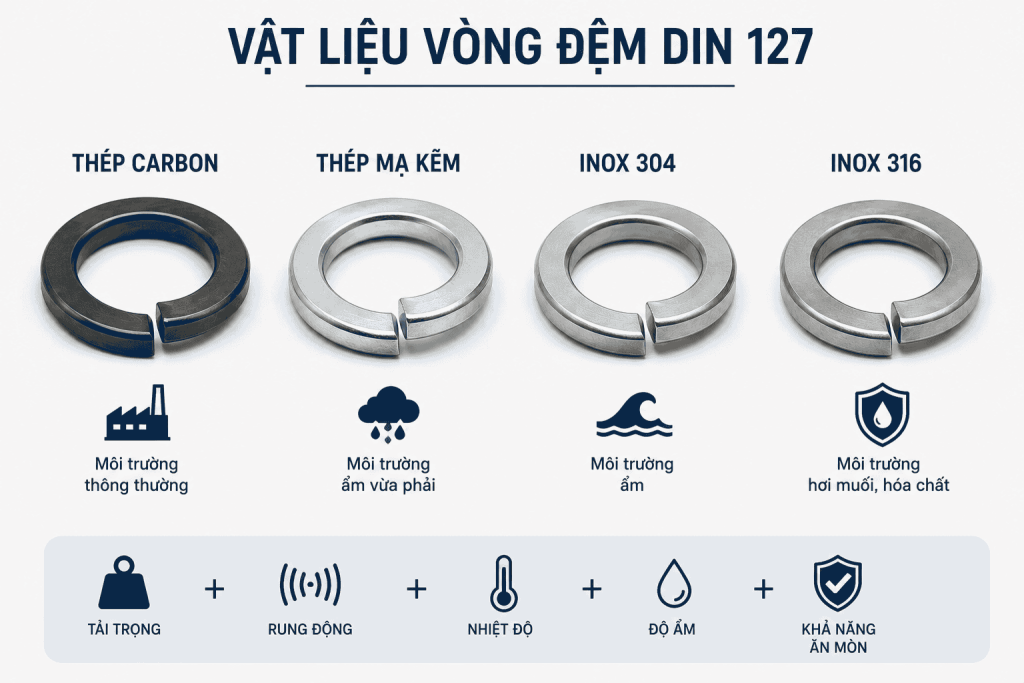

Các loại vật liệu vòng đệm DIN 127 phổ biến

Vòng đệm DIN 127 cần có độ đàn hồi và khả năng chịu lực phù hợp để đáp ứng chức năng của vòng đệm vênh. Vì vậy, vật liệu chế tạo là yếu tố quan trọng, ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và tuổi thọ của sản phẩm.

Vòng đệm thép carbon

Thép carbon là vật liệu phổ biến nhờ độ cứng và khả năng chịu lực tốt. Loại này thường được sử dụng trong máy móc, thiết bị cơ khí, kết cấu thép và các mối ghép thông thường.

Để tăng khả năng chống gỉ, bề mặt có thể được xử lý hoặc phủ lớp bảo vệ phù hợp.

Vòng đệm thép mạ kẽm

Thép mạ kẽm được phủ một lớp kẽm trên bề mặt nhằm hạn chế quá trình oxy hóa. Loại này phù hợp với các mối ghép cần khả năng chống ăn mòn tốt hơn thép thông thường, chẳng hạn trong môi trường có độ ẩm vừa phải.

Vòng đệm inox 304

Inox 304 có khả năng chống ăn mòn tốt và độ bền phù hợp với nhiều ứng dụng cơ khí. Vòng đệm inox 304 thường được sử dụng trong môi trường ẩm, thiết bị công nghiệp và các vị trí yêu cầu bề mặt sạch, ít gỉ.

Vòng đệm inox 316

Inox 316 có khả năng chống ăn mòn cao hơn inox 304, phù hợp với những môi trường có hơi muối, hóa chất hoặc độ ẩm cao. Tuy nhiên, chi phí vật liệu thường cao hơn nên chỉ nên sử dụng khi điều kiện làm việc thực tế yêu cầu.

Cách chọn vật liệu phù hợp

Khi lựa chọn vòng đệm vênh DIN 127, cần xem xét tải trọng, mức độ rung động, nhiệt độ, độ ẩm và khả năng ăn mòn của môi trường. Ngoài ra, vật liệu của vòng đệm cũng nên tương thích với bulong và đai ốc để hạn chế các vấn đề về ăn mòn hoặc suy giảm độ bền mối ghép.

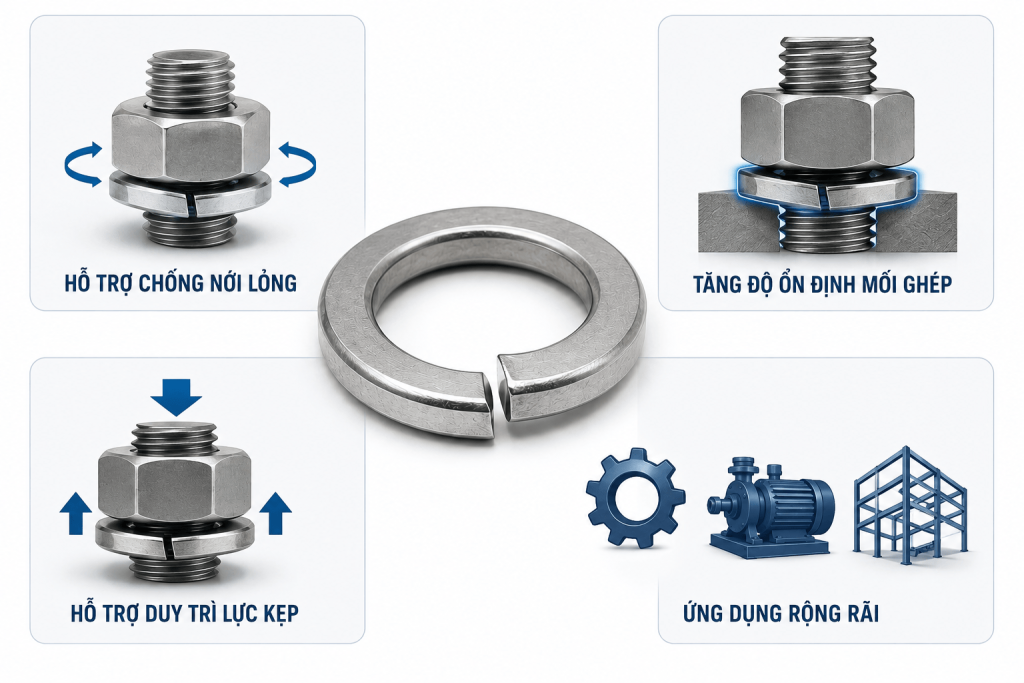

Công dụng của vòng đệm vênh DIN 127

Vòng đệm vênh DIN 127 được sử dụng trong các mối ghép bulong – đai ốc nhằm tạo lực đàn hồi và tăng lực cản tại vị trí liên kết. Nhờ cấu tạo đặc biệt, sản phẩm có thể hỗ trợ hạn chế hiện tượng nới lỏng trong một số điều kiện làm việc.

Hỗ trợ chống nới lỏng

Khi siết, phần vênh của vòng đệm bị nén và tạo lực đàn hồi lên mối ghép. Lực này giúp tăng ma sát và cản trở chuyển động xoay của đai ốc, đặc biệt trong các mối ghép có rung động nhẹ.

Tăng độ ổn định mối ghép

Vòng đệm tạo thêm lực tiếp xúc giữa bulong, đai ốc và bề mặt liên kết, giúp mối ghép duy trì trạng thái ổn định hơn trong quá trình vận hành.

Hỗ trợ duy trì lực kẹp

Độ đàn hồi của vòng đệm giúp tạo lực bổ sung khi mối ghép chịu những thay đổi nhỏ về tải trọng. Điều này có thể hỗ trợ duy trì độ chắc chắn của liên kết trong điều kiện làm việc phù hợp.

Ứng dụng trong cơ khí và công nghiệp

DIN 127 được sử dụng trong nhiều lĩnh vực cơ khí và công nghiệp. Các ứng dụng phổ biến gồm máy móc, thiết bị cơ khí và kết cấu thép.

Sản phẩm cũng phù hợp với hệ thống lắp ráp và mối ghép có rung động. Tùy môi trường, có thể chọn loại thép, mạ kẽm hoặc inox.

Với mối ghép chịu rung động mạnh hoặc tải trọng lớn, cần đánh giá toàn bộ liên kết. Đồng thời, nên sử dụng giải pháp chống nới lỏng phù hợp thay vì chỉ dùng vòng đệm vênh.

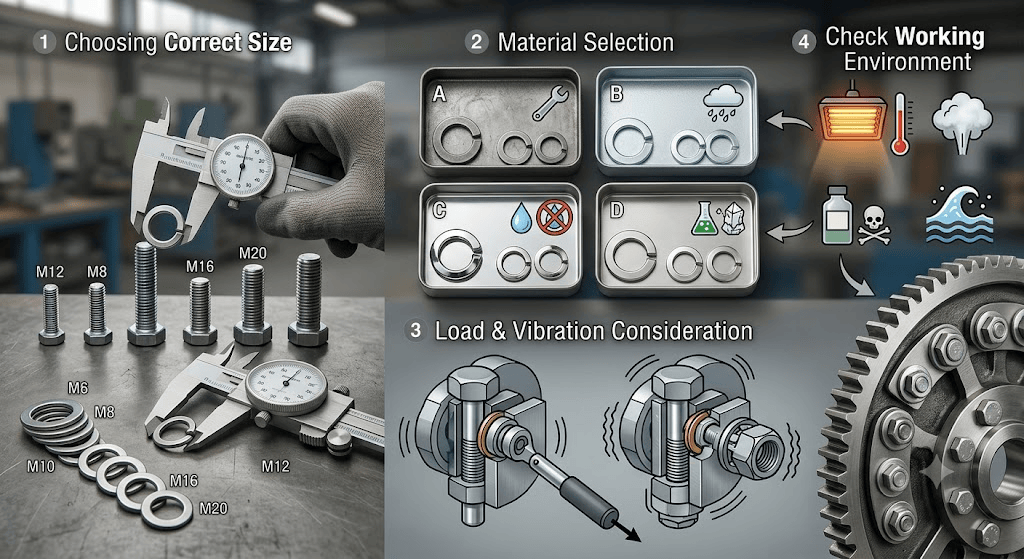

Cách chọn vòng đệm DIN 127 phù hợp

Để vòng đệm DIN 127 hoạt động hiệu quả, cần lựa chọn dựa trên kích thước bulong, vật liệu và điều kiện làm việc của mối ghép.

Chọn đúng kích thước

Trước tiên cần xác định cỡ bulong như M6, M8, M10, M12, M16, M20…. Vòng đệm phải có đường kính trong phù hợp với thân bulong, đồng thời kiểm tra đường kính ngoài và chiều dày theo yêu cầu của mối ghép.

Lựa chọn vật liệu

• Thép carbon: phù hợp với các mối ghép cơ khí thông thường.
• Thép mạ kẽm: tăng khả năng chống ăn mòn trong môi trường có độ ẩm.
• Inox 304: phù hợp với môi trường ẩm và yêu cầu chống gỉ.
• Inox 316: thích hợp với môi trường có hóa chất hoặc hơi muối.

Xem xét tải trọng và rung động

Với mối ghép chịu rung động hoặc tải trọng thay đổi, cần lựa chọn vòng đệm có độ đàn hồi và kích thước phù hợp. Nếu rung động mạnh, nên kết hợp với giải pháp chống nới lỏng chuyên dụng thay vì chỉ sử dụng vòng đệm vênh.

Kiểm tra môi trường làm việc

Cần xem xét nhiệt độ, độ ẩm, hóa chất và nguy cơ ăn mòn để chọn vật liệu phù hợp. Môi trường càng khắc nghiệt càng cần ưu tiên vật liệu có khả năng chống ăn mòn tốt.

Đảm bảo tương thích với bulong

Vòng đệm và bulong cần có quy cách phù hợp về kích thước và vật liệu. Việc lựa chọn đúng giúp mối ghép đạt độ ổn định và hạn chế hư hỏng trong quá trình sử dụng.

DIN 127 khác gì với DIN 128?

DIN 127 và DIN 128 đều là các loại vòng đệm vênh/lò xo được sử dụng trong mối ghép bulong – đai ốc. Điểm khác biệt chính nằm ở hình dạng, cấu tạo và cách tạo lực đàn hồi.

So sánh DIN 127 và DIN 128

Tiêu chí	DIN 127	DIN 128
Loại vòng đệm	Vòng đệm vênh	Vòng đệm vênh/lò xo
Cấu tạo	Vòng hở, hai đầu lệch nhau	Vòng hở với hình dạng lò xo đặc trưng
Khả năng đàn hồi	Tạo lực đàn hồi khi bị nén	Tạo lực đàn hồi và lực cản tương tự
Ứng dụng	Mối ghép cơ khí thông dụng	Mối ghép cần hỗ trợ chống nới lỏng
Lựa chọn	Theo cỡ bulong và yêu cầu kỹ thuật	Theo cỡ bulong và thiết kế mối ghép

Khác biệt về cấu tạo

DIN 127 có dạng vòng hở được tạo độ vênh, hai đầu vòng có sự chênh lệch về vị trí. Khi siết, vòng bị nén và tạo lực đàn hồi.

Trong khi đó, DIN 128 cũng có dạng vòng hở nhưng được thiết kế theo cấu hình lò xo khác, tạo lực đàn hồi lên mối ghép khi chịu nén.

Nên chọn DIN 127 hay DIN 128?

Việc lựa chọn không chỉ dựa vào khả năng chống nới lỏng. Cần xem xét kích thước bulong, tải trọng, rung động và vật liệu.

Với mối ghép quan trọng hoặc chịu rung động mạnh, nên dùng giải pháp chống nới lỏng chuyên dụng. Không nên chỉ phụ thuộc vào vòng đệm vênh.

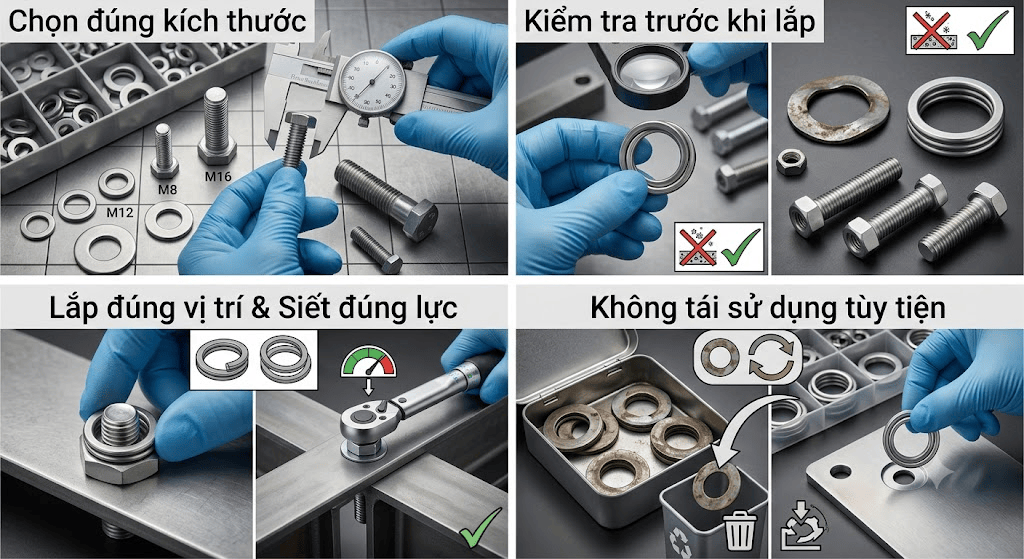

Lưu ý khi lắp đặt và sử dụng vòng đệm DIN 127

Khi sử dụng vòng đệm DIN 127, cần lắp đúng kích thước và thao tác phù hợp để đảm bảo khả năng đàn hồi cũng như độ ổn định của mối ghép.

Chọn đúng kích thước

Vòng đệm phải phù hợp với cỡ bulong và đường kính lỗ. Không nên dùng vòng đệm quá lớn, quá nhỏ hoặc không đúng quy cách vì có thể làm giảm hiệu quả của mối ghép.

Kiểm tra trước khi lắp

Cần đảm bảo ren bulong, đai ốc và bề mặt tiếp xúc sạch, không có bụi bẩn, gỉ sét hoặc biến dạng. Vòng đệm cũng không được nứt, cong bất thường hoặc mất độ đàn hồi.

Lắp đúng vị trí

Vòng đệm cần được đặt đúng giữa đai ốc hoặc đầu bulong và bề mặt chi tiết. Với các thiết kế có yêu cầu cụ thể về hướng lắp, cần tuân thủ hướng dẫn của nhà sản xuất.

Siết đúng lực

Sử dụng mô-men siết phù hợp với kích thước và cấp bền của bulong. Siết quá mạnh có thể làm vòng đệm biến dạng quá mức, trong khi siết quá lỏng khiến mối ghép không đạt lực kẹp cần thiết.

Không tái sử dụng tùy tiện

Sau khi tháo, cần kiểm tra tình trạng vòng đệm. Nếu vòng đã mất độ đàn hồi, biến dạng hoặc bị ăn mòn, nên thay mới để đảm bảo độ ổn định của mối ghép.

Đối với các liên kết chịu tải trọng lớn hoặc rung động mạnh, cần đánh giá tổng thể mối ghép và sử dụng giải pháp chống nới lỏng phù hợp thay vì chỉ phụ thuộc vào vòng đệm DIN 127.

Câu hỏi thường gặp về DIN 127

1. DIN 127 là gì?

DIN 127 là tiêu chuẩn dành cho vòng đệm vênh sử dụng trong các mối ghép bulong – đai ốc.

2. Vòng đệm DIN 127 có tác dụng gì?

Sản phẩm tạo lực đàn hồi, hỗ trợ tăng lực cản và hạn chế hiện tượng nới lỏng của mối ghép trong điều kiện phù hợp.

3. DIN 127 có những vật liệu nào?

Vòng đệm DIN 127 thường được sản xuất từ thép carbon, thép mạ kẽm, inox 304 hoặc inox 316, tùy yêu cầu sử dụng.

4. DIN 127 khác DIN 128 như thế nào?

Hai loại đều thuộc nhóm vòng đệm đàn hồi nhưng có cấu tạo và hình dạng khác nhau, vì vậy cần lựa chọn theo thiết kế và yêu cầu của mối ghép.

5. Có nên tái sử dụng vòng đệm DIN 127 không?

Không nên tái sử dụng nếu vòng đệm đã biến dạng, mất độ đàn hồi hoặc bị ăn mòn, vì có thể ảnh hưởng đến độ ổn định của mối ghép.

DIN 127 là tiêu chuẩn phổ biến dành cho vòng đệm vênh, được sử dụng trong nhiều mối ghép bulong – đai ốc nhằm tạo lực đàn hồi và hỗ trợ hạn chế nới lỏng. Khi lựa chọn cần chú ý đến kích thước, vật liệu, tải trọng và điều kiện làm việc.
