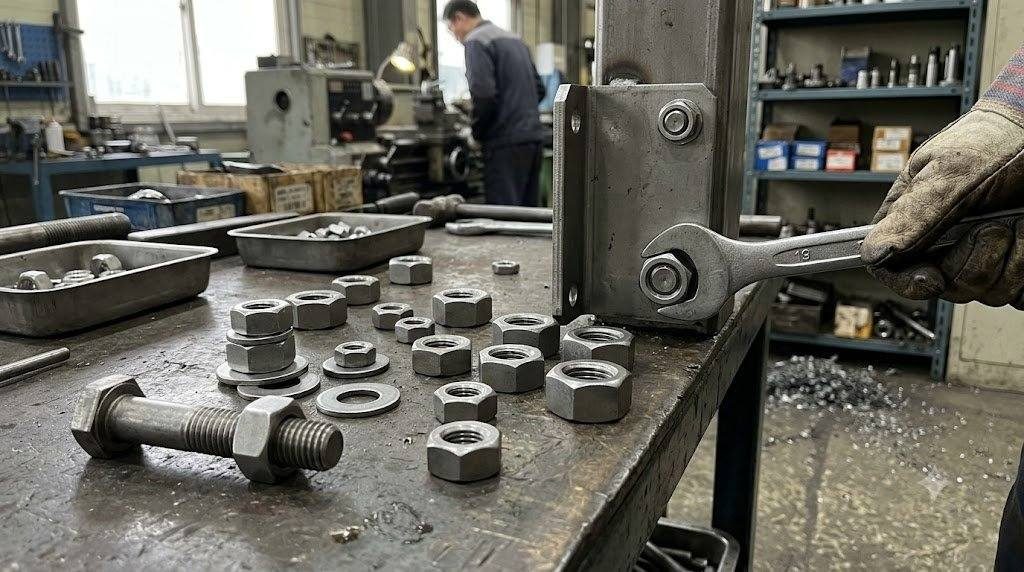

ISO 4032 là gì? Tiêu chuẩn và kích thước đai ốc lục giác ISO 4032

Đai ốc ISO 4032 là loại đai ốc lục giác tiêu chuẩn được sử dụng phổ biến trong các mối ghép ren hệ mét. Với cấu tạo đơn giản, khả năng tháo lắp thuận tiện và nhiều quy cách kích thước, sản phẩm phù hợp với nhiều ứng dụng cơ khí và công nghiệp.

Để lựa chọn đúng đai ốc lục giác ISO 4032, cần quan tâm đến kích thước ren, bước ren, vật liệu và cấp bền. Cơ Khí Bảo Kim cung cấp các loại đai ốc, bulong và phụ kiện liên kết với nhiều quy cách, đáp ứng nhu cầu lắp ráp và gia công cơ khí.

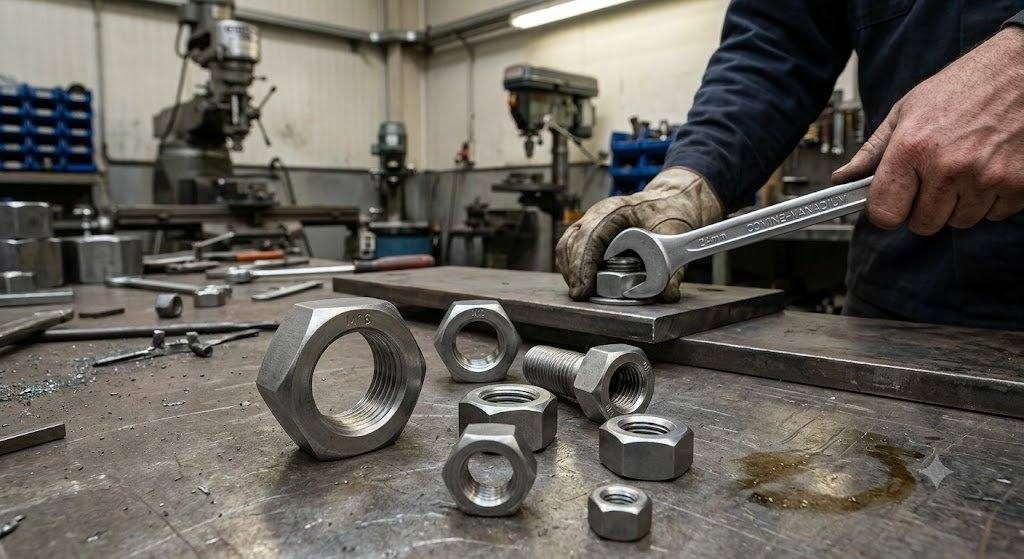

Đặc điểm cấu tạo của đai ốc ISO 4032

Đai ốc ISO 4032 có cấu tạo tương đối đơn giản nhưng được thiết kế theo kích thước tiêu chuẩn để đảm bảo khả năng kết hợp với bulong và vít có quy cách tương ứng. Các bộ phận chính gồm thân lục giác, ren trong và hai mặt đầu.

Thân đai ốc lục giác

Thân đai ốc có dạng lục giác ngoài, gồm sáu mặt phẳng giúp cờ lê hoặc dụng cụ siết tiếp xúc chắc chắn với đai ốc. Cấu tạo này cho phép truyền mô-men xoắn từ dụng cụ đến đai ốc trong quá trình lắp đặt.

Kích thước thân lục giác thay đổi tùy đường kính ren. Vì vậy, khi lựa chọn cần kiểm tra đúng kích thước để đảm bảo dụng cụ siết có thể thao tác thuận lợi, hạn chế tình trạng trượt hoặc làm biến dạng các cạnh.

Ren trong

Phần bên trong đai ốc được gia công ren hệ mét, dùng để ăn khớp với ren ngoài của bulong hoặc vít. Đường kính và bước ren của hai chi tiết phải tương thích để tạo mối ghép chắc chắn.

Ví dụ, đai ốc M8 cần sử dụng với bulong M8 có bước ren phù hợp. Nếu sai bước ren, quá trình lắp có thể bị kẹt, làm hỏng ren hoặc ảnh hưởng đến khả năng chịu lực của mối ghép.

Hai mặt đầu

Đai ốc ISO 4032 có hai mặt đầu dùng để tiếp xúc với bề mặt chi tiết liên kết và phần đối diện của mối ghép. Khi siết, lực từ đai ốc được truyền qua bề mặt tiếp xúc để tạo lực kẹp cho các chi tiết.

Tùy quy cách và phương pháp sản xuất, các cạnh và bề mặt đai ốc có thể được xử lý phù hợp nhằm hỗ trợ lắp ráp, tháo dỡ và kiểm soát chất lượng.

Kích thước đồng bộ theo tiêu chuẩn

Các thông số như đường kính ren, bước ren, kích thước lục giác và chiều cao đai ốc được xác định theo quy cách tiêu chuẩn. Điều này giúp đai ốc ISO 4032 có thể sử dụng đồng bộ với các chi tiết liên kết có thông số tương ứng.

Khi đặt mua, ngoài kích thước ren, nên kiểm tra thêm vật liệu, cấp bền và tình trạng bề mặt để đảm bảo đai ốc phù hợp với điều kiện làm việc thực tế.

Tiêu chuẩn và kích thước đai ốc ISO 4032

Kích thước đai ốc ISO 4032 được xác định dựa trên đường kính ren, bước ren, kích thước lục giác và chiều cao đai ốc. Những thông số này ảnh hưởng trực tiếp đến khả năng lắp ghép với bulong cũng như dụng cụ siết.

Các thông số kỹ thuật thường được quan tâm gồm:

• d: Đường kính ren danh nghĩa.
• P: Bước ren, là khoảng cách giữa hai đỉnh ren liên tiếp.
• s: Kích thước đối diện hai mặt lục giác, quyết định cỡ cờ lê sử dụng.
• m: Chiều cao đai ốc, ảnh hưởng đến chiều dài phần ren ăn khớp.

Bảng kích thước đai ốc ISO 4032 tham khảo

Cỡ ren	Bước ren P	Cỡ cờ lê s	Chiều cao m
M5	0,8 mm	8 mm	4,0 mm
M6	1,0 mm	10 mm	5,0 mm
M8	1,25 mm	13 mm	6,5 mm
M10	1,5 mm	16 mm	8,0 mm
M12	1,75 mm	18 mm	10,0 mm
M16	2,0 mm	24 mm	13,0 mm
M20	2,5 mm	30 mm	16,0 mm
M24	3,0 mm	36 mm	19,0 mm

Bảng trên giúp tham khảo nhanh kích thước đai ốc ISO 4032 thường gặp trong cơ khí và lắp ráp. Khi đặt hàng, cần đối chiếu đúng phiên bản tiêu chuẩn, dung sai và thông số kỹ thuật của nhà sản xuất.

Ý nghĩa các thông số kích thước

Đường kính ren d cần tương thích với đường kính ren của bulong. Chẳng hạn, đai ốc M10 phải được sử dụng với bulong có ren M10 tương ứng.

Bước ren P quyết định khả năng ăn khớp giữa đai ốc và bulong. Hai chi tiết phải có cùng bước ren để tránh kẹt ren hoặc hư hỏng trong quá trình lắp đặt.

Kích thước s giúp xác định loại cờ lê hoặc khẩu phù hợp. Với các mối ghép nằm trong không gian hạn chế, kích thước này cần được kiểm tra trước khi lựa chọn.

Chiều cao m ảnh hưởng đến chiều dài phần ren ăn khớp và khả năng tạo lực kẹp của mối ghép. Với các liên kết chịu tải, cần lựa chọn đúng kích thước theo yêu cầu thiết kế.

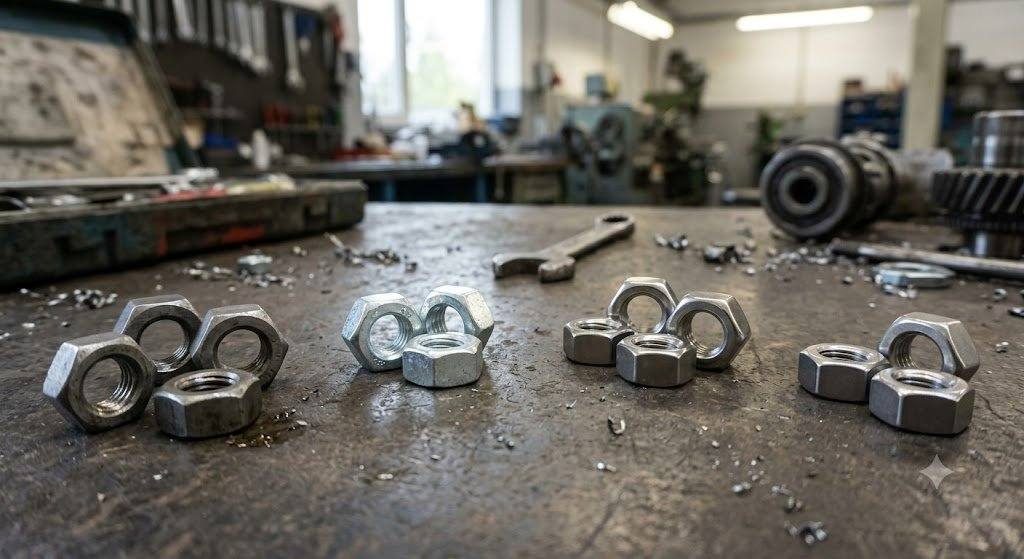

Các loại vật liệu đai ốc ISO 4032 phổ biến

Vật liệu là yếu tố quan trọng quyết định khả năng chịu lực, độ bền cơ học và khả năng chống ăn mòn của đai ốc. Tùy môi trường làm việc, tải trọng và yêu cầu kỹ thuật, có thể lựa chọn các loại vật liệu khác nhau cho đai ốc ISO 4032.

Đai ốc thép carbon

Đai ốc thép carbon ISO 4032 có độ bền cơ học tốt, khả năng chịu tải ổn định và được sử dụng phổ biến trong các mối ghép cơ khí. Sản phẩm phù hợp với máy móc, thiết bị công nghiệp, khung kết cấu và các cụm liên kết thông thường.

Tùy yêu cầu sử dụng, đai ốc thép có thể được xử lý bề mặt để tăng khả năng chống oxy hóa. Khi sử dụng trong môi trường có độ ẩm, nên kết hợp với phương án bảo vệ bề mặt phù hợp.

Đai ốc thép mạ kẽm

Đai ốc mạ kẽm ISO 4032 được phủ một lớp kẽm bên ngoài nhằm hạn chế tác động của hơi ẩm và quá trình oxy hóa. Đây là lựa chọn phổ biến cho các mối ghép trong cơ khí, kết cấu thép, hệ thống lắp đặt và thiết bị công nghiệp.

Tuy nhiên, khả năng chống ăn mòn còn phụ thuộc vào phương pháp mạ, chiều dày lớp phủ và điều kiện môi trường thực tế. Với môi trường ăn mòn mạnh, cần cân nhắc vật liệu phù hợp hơn.

Đai ốc inox 304

Đai ốc inox 304 có khả năng chống ăn mòn tốt và độ bền phù hợp với nhiều ứng dụng công nghiệp. Loại này thường được lựa chọn cho môi trường ẩm, khu vực ngoài trời hoặc các thiết bị yêu cầu bề mặt sạch và bền.

Inox 304 phù hợp với nhiều điều kiện sử dụng thông thường nhưng không phải lựa chọn tối ưu cho mọi môi trường hóa chất hoặc có nồng độ ion clorua cao.

Đai ốc inox 316

Đai ốc inox 316 có khả năng chống ăn mòn cao hơn inox 304, đặc biệt trong môi trường có hơi muối, độ ẩm cao hoặc tác động của một số loại hóa chất.

Loại vật liệu này thường được sử dụng cho các mối ghép yêu cầu độ bền lâu dài trong điều kiện môi trường khắc nghiệt. Khi lựa chọn, vẫn cần xem xét cụ thể loại hóa chất, nhiệt độ và điều kiện làm việc để đảm bảo phù hợp.

Lựa chọn vật liệu theo môi trường

Khi chọn đai ốc ISO 4032, không nên chỉ dựa vào kích thước ren. Cần đồng thời xem xét tải trọng, cấp bền, môi trường làm việc và khả năng chống ăn mòn để lựa chọn vật liệu phù hợp.

Với môi trường thông thường có thể sử dụng đai ốc thép hoặc mạ kẽm. Trong môi trường ẩm, ngoài trời hoặc có yêu cầu chống ăn mòn cao, inox 304 và inox 316 là những lựa chọn cần cân nhắc.

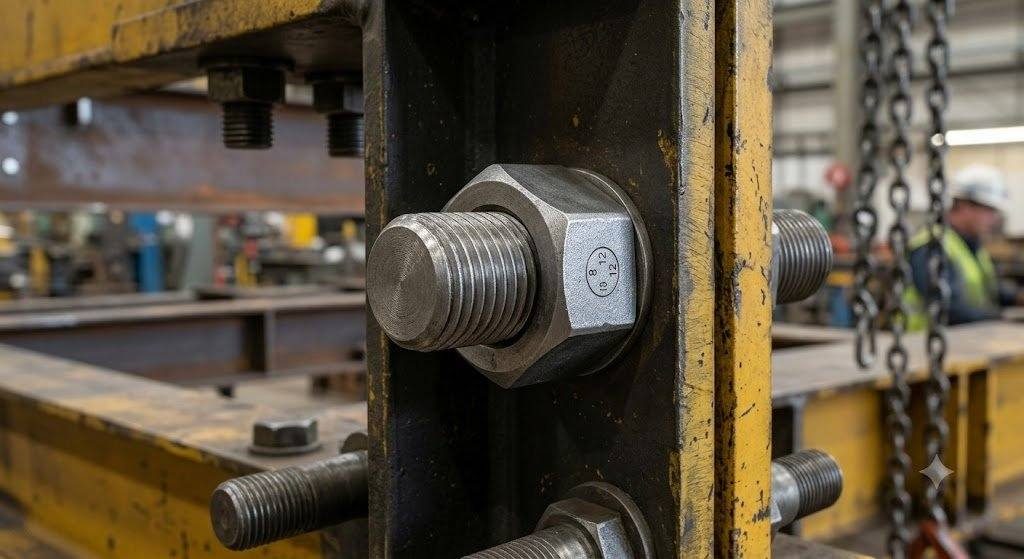

Cấp bền của đai ốc ISO 4032

Cần phân biệt tiêu chuẩn kích thước với tiêu chuẩn cơ tính. ISO 4032 chủ yếu quy định hình dạng và kích thước của đai ốc lục giác dạng thường. Các yêu cầu về cơ tính và cấp bền cần được xác định theo tiêu chuẩn vật liệu, cơ tính tương ứng và yêu cầu của mối ghép.

Cấp bền 8

Đai ốc cấp bền 8 được sử dụng phổ biến trong nhiều mối ghép cơ khí thông thường. Loại này có khả năng đáp ứng các yêu cầu chịu tải phổ biến khi được kết hợp đúng với bulong tương ứng.

Cấp bền 10

Đai ốc cấp bền 10 có yêu cầu cơ tính cao hơn cấp 8, phù hợp với các mối ghép chịu tải lớn hơn. Khi sử dụng, cần đảm bảo bulong đi kèm cũng có cấp bền phù hợp để mối ghép đạt khả năng chịu lực theo thiết kế.

Cấp bền 12

Đai ốc cấp bền 12 thuộc nhóm có cơ tính cao, thường được lựa chọn cho các mối ghép yêu cầu khả năng chịu tải lớn và độ ổn định cao. Việc sử dụng cần tuân thủ đúng yêu cầu kỹ thuật của thiết kế.

Lưu ý khi lựa chọn cấp bền

Cấp bền của đai ốc cần được lựa chọn đồng bộ với bulong, tải trọng và điều kiện làm việc. Không nên chỉ chọn đai ốc dựa trên kích thước ren mà bỏ qua yêu cầu về cơ tính.

Với các mối ghép quan trọng, cần kiểm tra cấp bền, vật liệu, đường kính ren và mô-men siết trước khi lắp đặt. Điều này giúp hạn chế nguy cơ biến dạng, hư hỏng ren hoặc suy giảm khả năng chịu lực của liên kết.

Công dụng của đai ốc lục giác ISO 4032

Đai ốc ISO 4032 được sử dụng rộng rãi trong các mối ghép ren nhờ cấu tạo tiêu chuẩn, dễ lắp đặt và thuận tiện khi tháo dỡ. Sản phẩm thường kết hợp với bulong, vít và vòng đệm để tạo liên kết chắc chắn giữa các chi tiết.

Liên kết các chi tiết cơ khí

Đai ốc ISO 4032 kết hợp với bulong hoặc vít để tạo mối ghép tháo lắp. Khi cần bảo trì, sửa chữa hoặc thay thế linh kiện, người dùng có thể dễ dàng tháo đai ốc bằng cờ lê hoặc dụng cụ siết phù hợp.

Lắp ráp máy móc

Đai ốc được sử dụng phổ biến trong máy móc, thiết bị công nghiệp, cụm cơ khí và hệ thống lắp ráp. Kích thước ren cần tương thích với bulong, đồng thời cấp bền phải phù hợp với tải trọng của mối ghép.

Kết cấu và thiết bị

Sản phẩm có thể được sử dụng trong khung máy, giá đỡ, kết cấu thép và các hệ thống lắp đặt. Với những mối ghép chịu tải lớn, cần lựa chọn đúng đường kính, vật liệu và cấp bền để đảm bảo khả năng chịu lực.

Hệ thống treo và lắp đặt phụ trợ

Đai ốc lục giác ISO 4032 cũng có thể được sử dụng cùng ty ren, vòng đệm và các phụ kiện liên kết trong hệ thống treo ống, máng cáp, giá đỡ và thiết bị cơ điện. Khi thi công, cần kiểm tra lực siết và khả năng chịu tải của toàn bộ mối ghép.

Cách chọn đai ốc ISO 4032 phù hợp

Để đai ốc ISO 4032 làm việc ổn định và đảm bảo khả năng liên kết, cần lựa chọn dựa trên kích thước ren, vật liệu, cấp bền và điều kiện sử dụng thực tế.

1. Chọn đúng đường kính ren

Đường kính đai ốc phải tương thích với đường kính ren của bulong. Các cỡ phổ biến gồm M6, M8, M10, M12, M16 và M20. Với mối ghép chịu tải, nên lựa chọn kích thước theo bản vẽ hoặc yêu cầu kỹ thuật.

2. Kiểm tra bước ren

Bulong và đai ốc phải có cùng bước ren để đảm bảo khả năng ăn khớp. Sai bước ren có thể gây kẹt, hư hỏng ren hoặc làm giảm độ chắc chắn của mối ghép.

3. Chọn vật liệu phù hợp

Căn cứ vào môi trường làm việc để lựa chọn thép carbon, thép mạ kẽm, inox 304 hoặc inox 316. Môi trường có độ ẩm, hóa chất hoặc hơi muối cần ưu tiên vật liệu có khả năng chống ăn mòn phù hợp.

4. Kiểm tra cấp bền

Với mối ghép chịu tải, cần lựa chọn cấp bền đai ốc phù hợp với bulong và yêu cầu thiết kế. Không nên sử dụng đai ốc có cơ tính không đáp ứng tải trọng của liên kết.

5. Kiểm tra kích thước ngoài

Cần kiểm tra kích thước đối diện hai mặt lục giác để đảm bảo cờ lê, khẩu hoặc dụng cụ siết có thể thao tác chính xác. Đặc biệt với vị trí lắp đặt chật hẹp, kích thước ngoài cần được tính toán trước.

6. Xác định yêu cầu sử dụng

Ngoài kích thước và vật liệu, cần xem xét tải trọng, rung động, nhiệt độ và môi trường làm việc. Việc lựa chọn đúng giúp đai ốc duy trì lực kẹp ổn định và tăng độ bền cho toàn bộ mối ghép.

ISO 4032 khác gì DIN 934?

ISO 4032 và DIN 934 đều được sử dụng phổ biến để chỉ đai ốc lục giác dạng thường trong các mối ghép ren hệ mét. Hai loại có hình dạng và công dụng tương đối giống nhau, tuy nhiên tiêu chuẩn áp dụng và một số yêu cầu về kích thước cần được xác định rõ khi lựa chọn.

So sánh ISO 4032 và DIN 934

Tiêu chí	ISO 4032	DIN 934
Loại sản phẩm	Đai ốc lục giác	Đai ốc lục giác
Ren	Hệ mét	Hệ mét
Hình dạng	Lục giác ngoài	Lục giác ngoài
Công dụng	Cơ khí, thiết bị, lắp ráp	Cơ khí, kết cấu, lắp ráp
Tiêu chuẩn	ISO 4032	DIN 934
Khi lựa chọn	Kiểm tra tiêu chuẩn, kích thước, cấp bền	Kiểm tra tiêu chuẩn, kích thước, cấp bền

Khác biệt về tiêu chuẩn

Điểm khác biệt chính nằm ở hệ thống tiêu chuẩn được viện dẫn. ISO 4032 thuộc hệ thống tiêu chuẩn quốc tế ISO, trong khi DIN 934 thuộc hệ thống tiêu chuẩn Đức DIN.

Trong thực tế, sản phẩm theo hai tiêu chuẩn có thể có nhiều quy cách tương đồng. Tuy nhiên, không nên mặc định chúng hoàn toàn giống nhau về mọi kích thước, dung sai hoặc yêu cầu kỹ thuật.

Có thể thay thế ISO 4032 bằng DIN 934 không?

Việc thay thế cần dựa trên bản vẽ, yêu cầu thiết kế và thông số thực tế. Với những mối ghép thông thường, cần kiểm tra đường kính ren, bước ren, kích thước lục giác, chiều cao và cấp bền trước khi sử dụng.

Đối với mối ghép quan trọng, nên ưu tiên đúng tiêu chuẩn được chỉ định trong hồ sơ kỹ thuật thay vì chỉ dựa vào tên gọi thương mại. Điều này giúp đảm bảo khả năng lắp ghép và yêu cầu cơ tính của liên kết.

Lưu ý khi lắp đặt và sử dụng đai ốc ISO 4032

Để đai ốc ISO 4032 hoạt động ổn định và duy trì khả năng liên kết, cần chú ý một số yêu cầu trong quá trình lắp đặt và sử dụng.

Kiểm tra ren trước khi lắp

Ren của đai ốc và bulong cần sạch, không biến dạng và không có dị vật. Đai ốc phải bắt ren thuận lợi trước khi tiến hành siết.

Sử dụng đúng dụng cụ

Nên sử dụng cờ lê hoặc dụng cụ siết đúng kích thước với đai ốc. Dụng cụ không phù hợp có thể làm trờn hoặc biến dạng các cạnh lục giác.

Siết đúng mô-men

Với mối ghép chịu tải, cần sử dụng mô-men siết phù hợp. Siết quá lỏng có thể làm giảm lực kẹp, trong khi siết quá mạnh có thể gây hỏng ren hoặc ảnh hưởng đến chi tiết liên kết.

Kiểm tra tình trạng đai ốc

Không nên sử dụng đai ốc bị nứt, biến dạng, mòn ren hoặc ăn mòn nghiêm trọng. Với mối ghép quan trọng, cần kiểm tra định kỳ cả đai ốc, bulong và lực siết để đảm bảo an toàn.

Câu hỏi thường gặp về ISO 4032

1. ISO 4032 là đai ốc gì?

ISO 4032 là tiêu chuẩn dành cho đai ốc lục giác dạng thường sử dụng trong các mối ghép ren hệ mét.

2. Đai ốc ISO 4032 có những kích thước nào?

Sản phẩm có nhiều kích thước, trong đó các quy cách thường gặp gồm M5, M6, M8, M10, M12, M16, M20 và M24.

3. ISO 4032 có dùng với bulong ISO 4014 không?

Có thể sử dụng nếu đường kính, bước ren và các yêu cầu cơ tính của hai chi tiết tương thích với nhau.

4. Đai ốc ISO 4032 có loại inox không?

Có nhiều sản phẩm trên thị trường được sản xuất bằng inox 304, inox 316 hoặc các vật liệu khác tùy yêu cầu kỹ thuật. Cần kiểm tra đúng vật liệu khi đặt hàng.

5. Đai ốc ISO 4032 có chống tuột không?

Đai ốc ISO 4032 dạng tiêu chuẩn không phải loại đai ốc chống tuột chuyên dụng. Với mối ghép chịu rung động, có thể cần sử dụng thêm giải pháp khóa ren hoặc lựa chọn loại đai ốc tự hãm phù hợp.

Đai ốc ISO 4032 là lựa chọn phổ biến cho các mối ghép ren nhờ cấu tạo đơn giản, dễ lắp đặt và có nhiều kích thước, vật liệu, cấp bền. Việc lựa chọn đúng đường kính, bước ren, vật liệu và cấp bền giúp mối ghép hoạt động ổn định và an toàn hơn.
