ISO 4014 là gì? Tiêu chuẩn và kích thước bulong lục giác ISO 4014
Bulong lục giác là một trong những chi tiết liên kết phổ biến trong cơ khí, xây dựng và lắp đặt thiết bị. Trong đó, ISO 4014 quy định các yêu cầu về kích thước và đặc tính của bulong đầu lục giác có ren hệ mét.
Việc hiểu rõ tiêu chuẩn ISO 4014, kích thước, vật liệu và cấp bền giúp lựa chọn đúng bulong cho từng mối ghép. Cơ Khí Bảo Kim cung cấp nhiều loại bulong và phụ kiện liên kết, đáp ứng nhu cầu sử dụng trong cơ khí và công nghiệp.

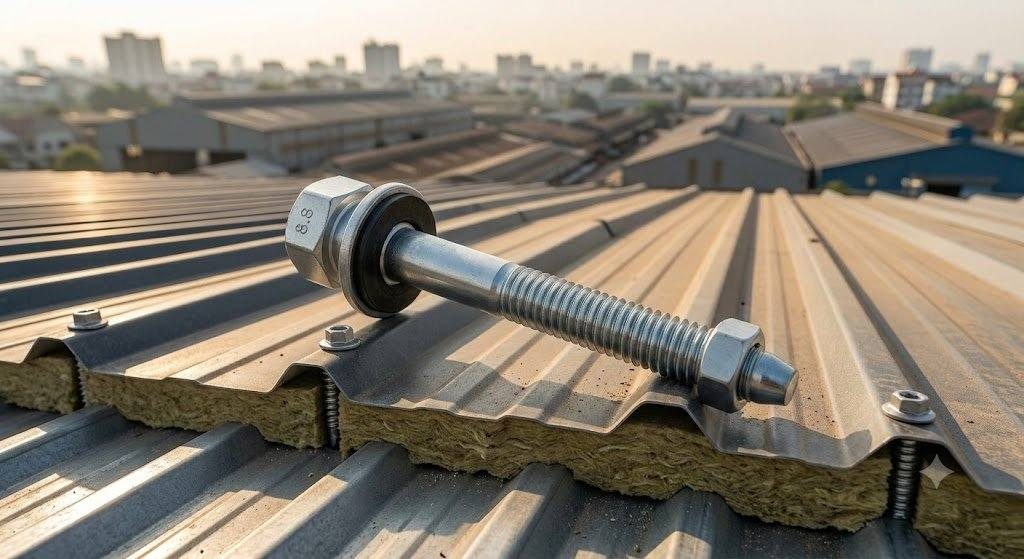

ISO 4014 là gì?
ISO 4014 là tiêu chuẩn quốc tế quy định về bulong đầu lục giác ngoài sử dụng trong các mối ghép cơ khí. Tiêu chuẩn hiện hành ISO 4014:2022 áp dụng cho bulong bằng thép và thép không gỉ.
Bulong ISO 4014 sử dụng ren hệ mét bước ren thô. Phạm vi kích thước được quy định từ M1,6 đến M64. Sản phẩm có nhiều chiều dài và cấp bền khác nhau.
Cấu tạo của bulong ISO 4014
Bulong gồm đầu lục giác, thân trụ và phần ren ngoài. Đầu lục giác giúp dụng cụ truyền mô-men xoắn trong quá trình siết.
Phần thân thường có một đoạn trơn và một đoạn ren. Đoạn thân trơn giúp định vị bulong trong một số mối ghép.
Phần ren được gia công theo kích thước tiêu chuẩn. Ren phải tương thích với đai ốc và phụ kiện liên kết.
Đặc điểm nổi bật
Bulong ISO 4014 thuộc nhóm bulong đầu lục giác có phần thân chưa ren hoàn toàn. Thiết kế này phù hợp với nhiều mối ghép cần khả năng tháo lắp.
Tiêu chuẩn quy định các yêu cầu về kích thước, dung sai và đặc tính hình học của sản phẩm. Các thông số cơ tính cần được xác định theo tiêu chuẩn vật liệu tương ứng.
Phạm vi kích thước
ISO 4014:2022 quy định bulong có kích thước ren từ M1,6 đến M64. Trong thực tế, các cỡ M6, M8, M10, M12, M16 và M20 được sử dụng khá phổ biến.
Khi lựa chọn, cần kiểm tra đường kính ren, bước ren, chiều dài, vật liệu và cấp bền. Các thông số này phải phù hợp với yêu cầu của mối ghép.
Ứng dụng của bulong ISO 4014
Bulong được sử dụng trong cơ khí chế tạo, máy móc, thiết bị công nghiệp, kết cấu thép và lắp đặt. Tùy điều kiện làm việc, có thể lựa chọn bulong thép hoặc inox.
Với mối ghép chịu tải, cần lựa chọn đúng cấp bền và kích thước bulong. Không nên chỉ dựa vào đường kính ren khi xác định khả năng chịu lực.

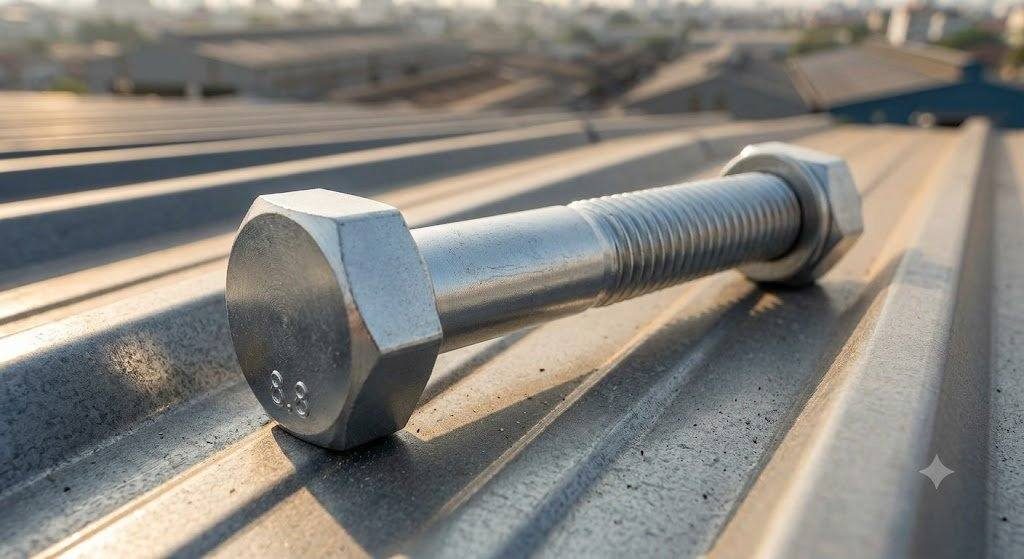

Đặc điểm cấu tạo của bulong lục giác ISO 4014
Bulong lục giác ISO 4014 có cấu tạo gồm đầu lục giác, thân trụ và phần ren ngoài. Mỗi bộ phận đảm nhiệm chức năng riêng trong quá trình lắp ráp.
Đầu bulong lục giác
Đầu bulong có dạng lục giác ngoài, phù hợp với cờ lê và các dụng cụ siết chuyên dụng. Kích thước đầu được quy định tương ứng với từng cỡ ren.
Thiết kế lục giác giúp dụng cụ tạo mô-men xoắn ổn định. Nhờ đó, quá trình siết và tháo bulong thuận tiện hơn.
Thân bulong
Thân bulong có dạng hình trụ và thường gồm phần trơn cùng phần ren. Đoạn thân trơn tạo bề mặt định vị giữa các chi tiết liên kết.
Kích thước thân cần phù hợp với yêu cầu của mối ghép. Với các liên kết chính xác, đường kính thân có thể ảnh hưởng đến khả năng định vị.
Phần ren ngoài
Phần ren được gia công theo hệ ren mét, giúp bulong kết hợp với đai ốc tương ứng. Bước ren phải đồng nhất giữa hai chi tiết.
ISO 4014:2022 quy định ren hệ mét bước thô trong phạm vi từ M1,6 đến M64. Khi lựa chọn, cần kiểm tra chính xác đường kính và bước ren.
Đoạn ren của bulong
Khác với bulong ren toàn bộ, ISO 4014 có phần thân chưa ren hoàn toàn. Chiều dài đoạn ren được xác định theo quy cách của từng kích thước.
Đặc điểm này giúp bulong phù hợp với các mối ghép cần đoạn thân trơn. Khi lựa chọn, cần kiểm tra chiều dài bulong và chiều dài phần ren.
Sự phối hợp giữa các bộ phận
Đầu, thân và ren tạo thành một chi tiết liên kết hoàn chỉnh. Đầu lục giác phục vụ thao tác siết, thân giúp định vị, còn phần ren tạo liên kết với đai ốc.
Vì vậy, cần kiểm tra đồng thời kích thước, chiều dài, bước ren và cấp bền trước khi sử dụng.
Tiêu chuẩn và kích thước bulong ISO 4014
Bulong ISO 4014 được xác định theo nhiều thông số hình học. Việc kiểm tra đúng kích thước giúp lựa chọn sản phẩm phù hợp với mối ghép.
Các thông số quan trọng gồm:
- d: đường kính ren danh nghĩa.
- P: bước ren.
- s: kích thước đối diện hai mặt đầu lục giác.
- k: chiều cao đầu bulong.
- b: chiều dài phần ren.
- l: chiều dài tổng thể của bulong.
Bảng kích thước bulong ISO 4014 tham khảo
| Cỡ ren | Bước ren P | Cỡ cờ lê s | Chiều cao đầu k |
|---|---|---|---|
| M5 | 0,8 mm | 8 mm | 3,5 mm |
| M6 | 1,0 mm | 10 mm | 4,0 mm |
| M8 | 1,25 mm | 13 mm | 5,3 mm |
| M10 | 1,5 mm | 16 mm | 6,4 mm |
| M12 | 1,75 mm | 18 mm | 7,5 mm |
| M16 | 2,0 mm | 24 mm | 10 mm |
| M20 | 2,5 mm | 30 mm | 12,5 mm |
| M24 | 3,0 mm | 36 mm | 15 mm |
Ý nghĩa các thông số kích thước
Đường kính ren d là thông số đầu tiên cần xác định. Kích thước này phải tương thích với đai ốc sử dụng.
Bước ren P cho biết khoảng cách giữa hai đỉnh ren liên tiếp. Bulong và đai ốc phải có cùng bước ren để đảm bảo lắp ráp chính xác.
Kích thước s quyết định loại cờ lê hoặc dụng cụ phù hợp. Kích thước này thay đổi theo từng cỡ bulong.
Chiều cao đầu k ảnh hưởng đến kích thước tổng thể của đầu bulong. Thông số này cần được kiểm tra khi vị trí lắp đặt bị giới hạn.
Chiều dài l được lựa chọn dựa trên tổng chiều dày các chi tiết cần liên kết. Cần đảm bảo phần ren có chiều dài ăn khớp phù hợp với đai ốc.
Các kích thước trên mang tính tham khảo nhanh cho những quy cách phổ biến. Khi đặt hàng, nên đối chiếu đúng ISO 4014:2022, bản vẽ kỹ thuật và thông số của nhà sản xuất.

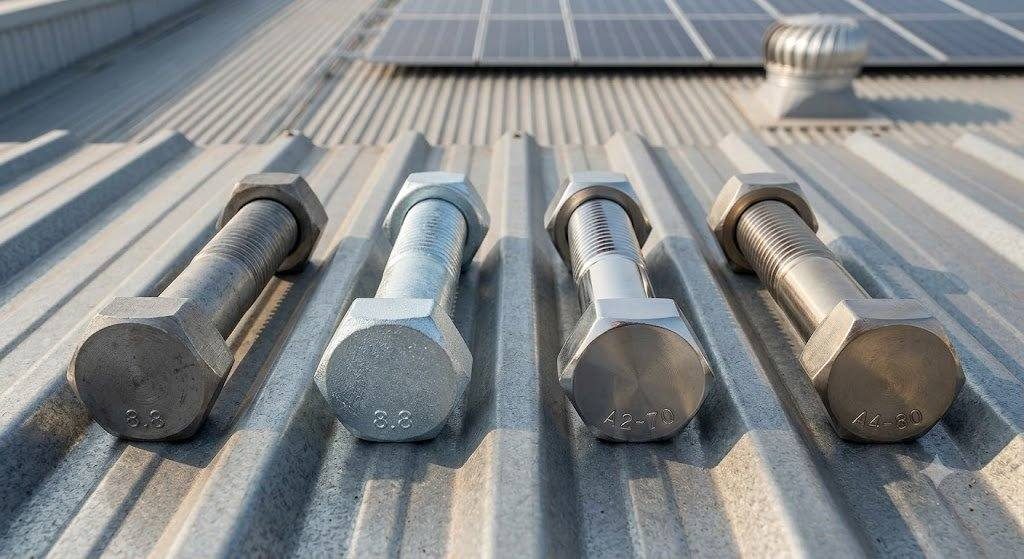

Các loại vật liệu bulong ISO 4014
Vật liệu ảnh hưởng trực tiếp đến độ bền, khả năng chịu tải và chống ăn mòn của bulong. Tùy môi trường làm việc, có thể lựa chọn thép carbon, thép mạ kẽm hoặc inox.
Bulong thép carbon
Bulong thép carbon có độ bền và khả năng chịu lực tốt. Đây là loại được sử dụng phổ biến trong cơ khí, máy móc và kết cấu thép.
Tùy yêu cầu sử dụng, bề mặt bulong có thể được xử lý bằng nhiều phương pháp khác nhau. Lớp xử lý giúp hạn chế oxy hóa và ăn mòn trong quá trình sử dụng.
Khi dùng cho mối ghép chịu tải, cần kiểm tra cấp bền bulong. Cấp bền phải phù hợp với tải trọng và yêu cầu kỹ thuật của kết cấu.
Bulong thép mạ kẽm
Bulong mạ kẽm được phủ một lớp kẽm trên bề mặt. Lớp phủ này giúp bảo vệ thép trước tác động của hơi ẩm và không khí.
Loại bulong này thường được sử dụng trong cơ khí, kết cấu thép, thiết bị và hệ thống lắp đặt. Đây là lựa chọn phù hợp với nhiều môi trường thông thường.
Tuy nhiên, khả năng chống ăn mòn còn phụ thuộc vào phương pháp mạ và điều kiện sử dụng. Với môi trường có tính ăn mòn cao, cần cân nhắc vật liệu phù hợp hơn.
Bulong inox 304
Bulong inox 304 có khả năng chống ăn mòn tốt và bề mặt sạch. Loại vật liệu này phù hợp với nhiều mối ghép làm việc trong môi trường ẩm.
Sản phẩm thường được sử dụng cho thiết bị công nghiệp, máy móc, hệ thống lắp ráp và một số ứng dụng ngoài trời.
Khi lựa chọn inox 304, cần xem xét đồng thời tải trọng và điều kiện môi trường. Không nên chỉ dựa vào khả năng chống gỉ để lựa chọn bulong.
Bulong inox 316
Bulong inox 316 có khả năng chống ăn mòn cao hơn inox 304. Vật liệu này phù hợp với môi trường có hơi muối, độ ẩm cao hoặc tác động của hóa chất.
Bulong inox 316 thường được sử dụng trong những khu vực có yêu cầu cao về khả năng chống ăn mòn. Chi phí vật liệu thường cao hơn thép và inox 304.
Lựa chọn vật liệu nào phù hợp?
Khi chọn vật liệu bulong ISO 4014, cần xem xét tải trọng, độ ẩm, nhiệt độ và mức độ ăn mòn. Đồng thời, bulong và đai ốc nên có vật liệu tương thích.
ISO 4014:2022 áp dụng cho bulong làm từ thép và thép không gỉ. Cấp bền và cơ tính cần được xác định theo tiêu chuẩn vật liệu tương ứng.
Cấp bền của bulong ISO 4014
Cấp bền bulong ISO 4014 cần được phân biệt với tiêu chuẩn kích thước. ISO 4014 chủ yếu quy định hình dạng, kích thước và dung sai của bulong.
Cấp bền bulong thép
Đối với bulong thép, cơ tính thường được xác định theo ISO 898-1. Một số cấp bền phổ biến gồm 8.8, 10.9 và 12.9.
Cấp bền càng cao thường cho khả năng chịu tải và độ bền kéo càng lớn. Tuy nhiên, không nên lựa chọn cấp bền chỉ dựa trên tải trọng đơn lẻ.
Ý nghĩa cấp bền 8.8, 10.9 và 12.9
| Cấp bền | Đặc điểm | Ứng dụng tham khảo |
|---|---|---|
| 8.8 | Độ bền tốt | Cơ khí, kết cấu |
| 10.9 | Độ bền cao | Máy móc, thiết bị chịu tải |
| 12.9 | Độ bền rất cao | Mối ghép cơ khí yêu cầu cao |
Khi lựa chọn bulong cấp bền cao, cần kiểm tra đồng bộ đai ốc và lực siết. Phụ kiện đi kèm cũng phải đáp ứng yêu cầu của mối ghép.
Cấp vật liệu đối với bulong inox
Với bulong inox ISO 4014, cơ tính và cấp vật liệu có thể tham chiếu ISO 3506-1. Các nhóm vật liệu inox có đặc tính khác nhau.
Việc lựa chọn cần dựa trên khả năng chịu lực, chống ăn mòn và điều kiện làm việc. Không nên thay thế tùy ý giữa các loại inox.
Lưu ý khi lựa chọn cấp bền
Cấp bền cần được xác định theo bản vẽ, tải trọng và yêu cầu kỹ thuật. Không nên chỉ chọn cấp bền cao nhất để thay thế cho mọi trường hợp.
Với mối ghép quan trọng, cần kiểm tra đồng thời bulong, đai ốc, lực siết và điều kiện làm việc. Cách lựa chọn đồng bộ giúp mối ghép hoạt động ổn định và an toàn hơn.

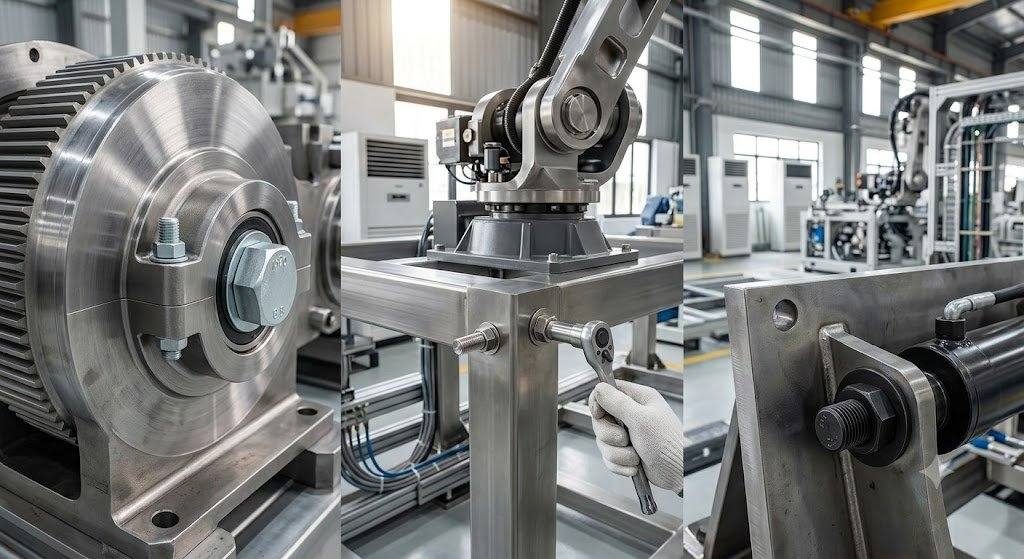

Công dụng của bulong lục giác ISO 4014
Bulong lục giác ISO 4014 được sử dụng rộng rãi trong cơ khí và công nghiệp. Thiết kế đầu lục giác giúp sản phẩm dễ siết và tháo bằng dụng cụ chuyên dụng.
Liên kết các chi tiết cơ khí
Bulong được sử dụng để tạo mối ghép tháo lắp giữa nhiều chi tiết. Khi cần bảo trì, người dùng có thể tháo bulong mà không làm hỏng kết cấu.
Sản phẩm thường kết hợp với đai ốc và vòng đệm. Việc lựa chọn đúng kích thước giúp mối ghép đạt độ ổn định cần thiết.
Lắp ráp máy móc và thiết bị
Bulong ISO 4014 được sử dụng trong máy móc, thiết bị công nghiệp và các cụm cơ khí. Đoạn thân trơn có thể hỗ trợ định vị trong một số mối ghép.
Kích thước và cấp bền cần phù hợp với tải trọng thực tế. Với thiết bị chịu rung động, cần kiểm tra thêm yêu cầu chống nới lỏng.
Ứng dụng trong kết cấu
Bulong có thể được dùng để liên kết các bộ phận kết cấu thép và khung cơ khí. Sản phẩm phù hợp với những liên kết cần khả năng tháo lắp.
Với mối ghép chịu tải lớn, cần lựa chọn đúng đường kính, chiều dài và cấp bền. Đồng thời, đai ốc và vòng đệm cũng phải phù hợp.
Ứng dụng trong lắp đặt và bảo trì
Nhờ khả năng tháo lắp thuận tiện, bulong ISO 4014 được sử dụng trong nhiều hệ thống cần bảo trì, sửa chữa hoặc thay thế linh kiện.
Tùy điều kiện làm việc, có thể lựa chọn bulong thép, mạ kẽm hoặc inox. Môi trường có độ ẩm và ăn mòn cần ưu tiên vật liệu phù hợp.

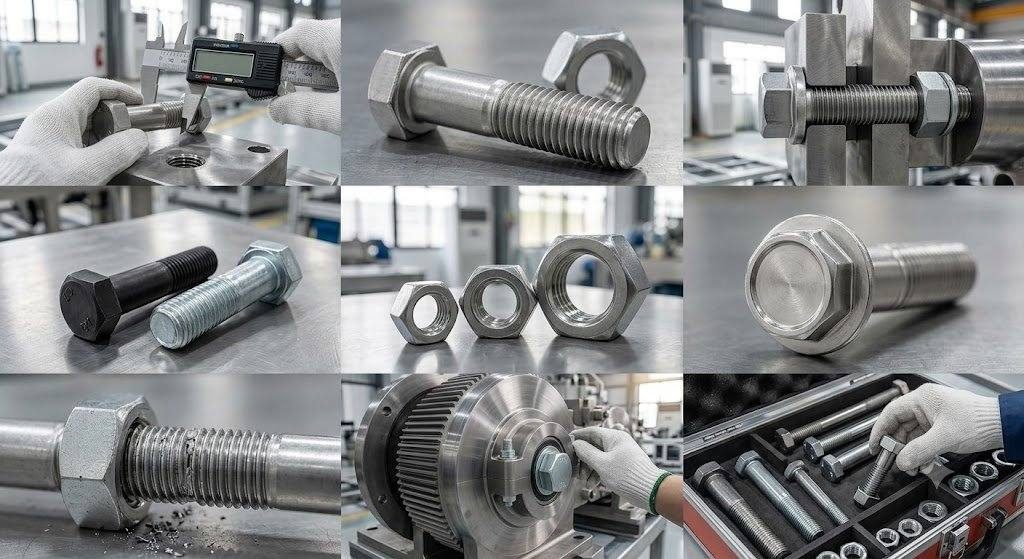

Cách chọn bulong ISO 4014 phù hợp
Để chọn đúng bulong ISO 4014, cần kiểm tra đồng thời kích thước, vật liệu và điều kiện làm việc. Việc lựa chọn chính xác giúp mối ghép đạt độ bền và độ ổn định tốt hơn.
1. Xác định đường kính ren
Trước tiên, cần xác định đường kính theo bản vẽ và tải trọng mối ghép. Các kích thước thường gặp gồm M6, M8, M10, M12, M16 và M20.
Không nên chọn bulong có đường kính quá nhỏ so với tải trọng. Với mối ghép quan trọng, kích thước cần được xác định theo tính toán kỹ thuật.
2. Kiểm tra bước ren
Bulong và đai ốc phải có cùng đường kính và bước ren. Sai bước ren có thể gây kẹt hoặc làm hỏng ren trong quá trình lắp.
Với ren hệ mét bước thô, cần đối chiếu đúng thông số của từng cỡ bulong. Không nên chỉ dựa vào tên kích thước như M8 hoặc M10.
3. Xác định chiều dài bulong
Chiều dài bulong phải phù hợp với tổng chiều dày các chi tiết cần liên kết. Cần đảm bảo phần ren có đủ chiều dài ăn khớp với đai ốc.
Nếu bulong quá ngắn, diện tích ăn khớp ren có thể không đảm bảo. Nếu quá dài, phần ren dư có thể gây vướng trong quá trình lắp đặt.
4. Chọn cấp bền phù hợp
Với mối ghép chịu tải, cần lựa chọn cấp bền bulong theo yêu cầu thiết kế. Các cấp bền thép thường gặp gồm 8.8, 10.9 và 12.9.
Cấp bền của bulong cần đồng bộ với đai ốc và lực siết. Không nên tự ý thay đổi cấp bền khi chưa đánh giá khả năng chịu tải.
5. Chọn vật liệu phù hợp
Cần lựa chọn thép carbon, thép mạ kẽm hoặc inox dựa trên môi trường sử dụng. Môi trường ẩm cần chú ý khả năng chống ăn mòn.
Với môi trường có hơi muối hoặc hóa chất, nên cân nhắc vật liệu có khả năng chống ăn mòn cao hơn. Đồng thời, cần hạn chế kết hợp các vật liệu dễ gây ăn mòn điện hóa.
6. Kiểm tra tiêu chuẩn sản phẩm
Khi đặt hàng, cần xác nhận đầy đủ ISO 4014, kích thước ren, chiều dài, vật liệu và cấp bền. Thông tin này giúp hạn chế tình trạng giao nhầm sản phẩm.
Với mối ghép quan trọng, nên đối chiếu bản vẽ kỹ thuật và yêu cầu thiết kế trước khi lựa chọn. Đây là cơ sở để đảm bảo bulong đáp ứng đúng điều kiện làm việc.
ISO 4014 khác gì ISO 4017?
ISO 4014 và ISO 4017 đều quy định về chi tiết liên kết có đầu lục giác ngoài. Điểm khác biệt chính nằm ở cấu tạo phần thân và chiều dài ren.
ISO 4014 áp dụng cho bulong có phần thân trơn và phần ren. Trong khi đó, ISO 4017 áp dụng cho loại có ren toàn bộ thân.
| Tiêu chí | ISO 4014 | ISO 4017 |
|---|---|---|
| Đầu | Lục giác ngoài | Lục giác ngoài |
| Phần ren | Ren một phần | Ren toàn bộ |
| Thân trơn | Có | Không |
| Dạng liên kết | Bulong | Vít/bulong ren toàn bộ |
| Đặc điểm | Có đoạn thân chưa ren | Ren chạy gần đầu |
| Ứng dụng | Mối ghép cần đoạn thân trơn | Mối ghép cần nhiều chiều dài ren |
Khác biệt về phần ren
Ở ISO 4014, phần thân của bulong có một đoạn không được gia công ren. Phần ren nằm ở cuối thân và có chiều dài theo quy cách tiêu chuẩn.
Thiết kế này phù hợp với các mối ghép cần đoạn thân trơn để định vị hoặc liên kết. Khi lựa chọn, cần kiểm tra chiều dài thân và chiều dài phần ren.
Trong khi đó, ISO 4017 có ren chạy trên gần như toàn bộ chiều dài thân. Thiết kế này tạo nhiều vị trí ăn khớp ren trong mối ghép.
Khác biệt về ứng dụng
Bulong ISO 4014 phù hợp với các mối ghép cần đoạn thân trơn. Sản phẩm thường được sử dụng trong máy móc, thiết bị và kết cấu cơ khí.
ISO 4017 phù hợp với những mối ghép cần chiều dài ren lớn. Loại này thuận tiện khi độ dày chi tiết thay đổi hoặc cần điều chỉnh vị trí ăn khớp.
Có thể thay thế ISO 4014 bằng ISO 4017 không?
Không nên thay thế trực tiếp hai loại chỉ dựa vào đường kính và chiều dài bulong. Cần kiểm tra cấu tạo mối ghép và yêu cầu kỹ thuật.
Với mối ghép quan trọng, nên ưu tiên đúng tiêu chuẩn được chỉ định trong bản vẽ hoặc hồ sơ kỹ thuật. Điều này giúp đảm bảo khả năng chịu tải và độ ổn định của liên kết.
Lưu ý khi lắp đặt và sử dụng bulong ISO 4014
Kiểm tra ren trước khi lắp
Cần kiểm tra ren bulong và đai ốc trước khi lắp. Ren phải sạch và không bị biến dạng.
Sử dụng đúng lực siết
Đai ốc phải có cùng kích thước và bước ren với bulong. Lực siết cần phù hợp với yêu cầu kỹ thuật.
Không sử dụng bulong hư hỏng
Không dùng bulong bị cong, nứt, mòn ren hoặc ăn mòn nghiêm trọng. Những lỗi này có thể làm giảm khả năng chịu lực.
Kiểm tra mối ghép định kỳ
Với mối ghép quan trọng, nên kiểm tra định kỳ. Đặc biệt cần chú ý vị trí chịu rung động hoặc tải trọng thay đổi.
Câu hỏi thường gặp về ISO 4014
1. ISO 4014 là gì?
ISO 4014 là tiêu chuẩn quy định bulong đầu lục giác với ren hệ mét bước thô. Tiêu chuẩn hiện hành là ISO 4014:2022.
2. ISO 4014 có những kích thước nào?
Tiêu chuẩn áp dụng cho ren từ M1,6 đến M64. Các cỡ phổ biến gồm M6, M8, M10, M12, M16 và M20.
3. ISO 4014 có phải DIN 931 không?
DIN 931 thường được dùng làm quy chiếu tương đương cho kiểu bulong này. Tuy nhiên, khi thay thế tiêu chuẩn cần kiểm tra phiên bản và thông số kỹ thuật cụ thể.
4. ISO 4014 có dùng cho bulong inox không?
Có. ISO 4014:2022 quy định bulong bằng thép và thép không gỉ.
5. ISO 4014 và ISO 4017 khác nhau thế nào?
ISO 4014 là bulong có phần thân trơn và phần ren. ISO 4017 là loại có ren toàn bộ theo phạm vi tiêu chuẩn.
ISO 4014 là tiêu chuẩn quan trọng đối với bulong đầu lục giác có ren hệ mét. Việc nắm rõ kích thước, vật liệu và cấp bền giúp lựa chọn sản phẩm phù hợp với từng mối ghép.
