ISO 4017 là gì? Tiêu chuẩn bulong lục giác ren suốt ISO 4017

ISO 4017 là tiêu chuẩn phổ biến đối với bulong lục giác ren suốt, được sử dụng trong nhiều mối ghép cơ khí và công nghiệp. Thiết kế ren toàn bộ giúp sản phẩm linh hoạt khi lắp đặt và tháo dỡ.

Khi lựa chọn bulong ISO 4017, cần quan tâm đến kích thước ren, chiều dài, vật liệu và cấp bền. Cơ Khí Bảo Kim cung cấp nhiều loại bulong và phụ kiện cơ khí theo quy cách, hỗ trợ lựa chọn sản phẩm phù hợp với từng nhu cầu sử dụng.

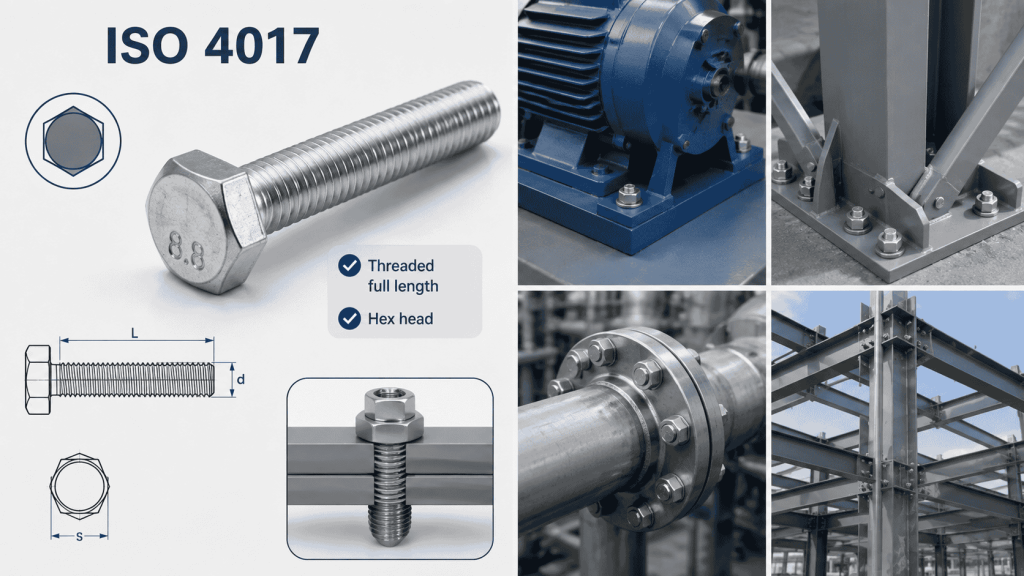

ISO 4017 là gì?

ISO 4017 là tiêu chuẩn quốc tế quy định về bulong đầu lục giác ngoài có ren suốt. Điểm đặc trưng của sản phẩm là phần ren được gia công trên toàn bộ thân theo quy cách tiêu chuẩn.

Bulong ISO 4017 sử dụng ren hệ mét và có đầu lục giác ngoài. Thiết kế này cho phép sử dụng cờ lê hoặc dụng cụ siết chuyên dụng khi lắp đặt.

Đặc điểm của bulong ISO 4017

Khác với ISO 4014, bulong ISO 4017 có phần ren chạy suốt thân. Thiết kế này giúp tăng chiều dài ăn khớp ren trong nhiều mối ghép.

Ren suốt cũng tạo sự linh hoạt khi liên kết các chi tiết có độ dày khác nhau. Tuy nhiên, cần chọn đúng chiều dài để đảm bảo độ ăn khớp và độ ổn định.

Cấu tạo cơ bản

Bulong ISO 4017 gồm đầu lục giác và thân trụ được gia công ren. Đầu lục giác giúp truyền lực từ dụng cụ siết vào bulong.

Phần ren cần tương thích với đai ốc cùng kích thước và bước ren. Khi lắp đặt, cần kiểm tra kỹ quy cách để hạn chế tình trạng kẹt hoặc hỏng ren.

Ứng dụng thực tế

Bulong ISO 4017 được sử dụng trong máy móc, thiết bị công nghiệp, kết cấu thép và các hệ thống lắp ráp. Sản phẩm phù hợp với nhiều mối ghép cần tháo lắp.

Tùy điều kiện làm việc, có thể lựa chọn bulong bằng thép carbon, thép mạ kẽm hoặc inox. Với môi trường ăn mòn, cần ưu tiên vật liệu có khả năng chống gỉ phù hợp.

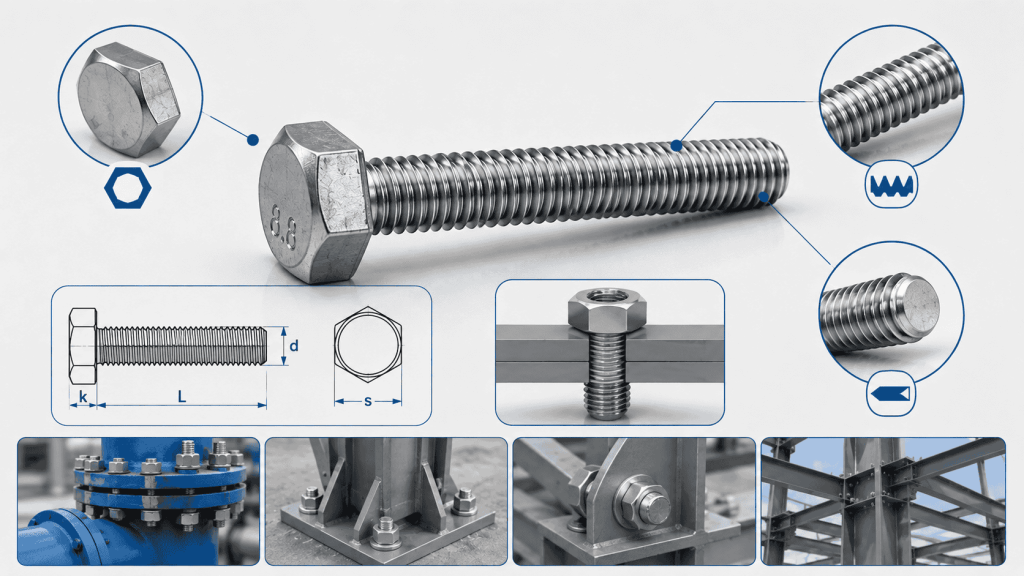

Đặc điểm cấu tạo của bulong lục giác ISO 4017

Đầu lục giác ngoài

Đầu bulong có dạng lục giác ngoài. Thiết kế này phù hợp với cờ lê và dụng cụ siết chuyên dụng.

Kích thước đầu lục giác thay đổi theo từng đường kính ren. Cấu tạo này giúp truyền mô-men siết hiệu quả và thuận tiện khi tháo lắp.

Thân bulong ren suốt

Thân bulong được gia công ren ngoài liên tục theo chiều dài quy định. Đây là đặc điểm nổi bật của bulong ISO 4017.

Ren suốt giúp tăng chiều dài ăn khớp với đai ốc. Thiết kế này phù hợp với nhiều mối ghép cần điều chỉnh vị trí liên kết.

Phần ren ngoài

Phần ren được sản xuất theo ren hệ mét với đường kính và bước ren xác định. Bulong phải sử dụng cùng đai ốc có quy cách tương ứng.

Việc chọn đúng bước ren giúp quá trình lắp đặt thuận lợi. Đồng thời, nó hạn chế nguy cơ kẹt ren hoặc hư hỏng ren.

Đầu vát và phần cuối ren

Phần cuối bulong có thể được vát hoặc xử lý theo quy cách sản phẩm. Thiết kế này hỗ trợ đưa bulong vào lỗ và bắt ren dễ dàng hơn.

Khi lựa chọn, cần kiểm tra kích thước, chiều dài và quy cách ren theo tiêu chuẩn. Điều này giúp đảm bảo bulong phù hợp với mối ghép thực tế.

Tiêu chuẩn và kích thước bulong ISO 4017

Bulong ISO 4017 được xác định bằng nhiều thông số hình học. Việc kiểm tra đúng kích thước giúp lựa chọn sản phẩm phù hợp với từng mối ghép.

Các thông số quan trọng gồm:

• d: đường kính ren danh nghĩa.
• P: bước ren.
• s: kích thước đối diện hai mặt đầu lục giác.
• k: chiều cao đầu bulong.
• l: chiều dài tổng thể của bulong.

Bảng kích thước bulong ISO 4017 tham khảo

Cỡ ren	Bước ren P	Cỡ cờ lê s	Chiều cao đầu k
M5	0,8 mm	8 mm	3,5 mm
M6	1,0 mm	10 mm	4,0 mm
M8	1,25 mm	13 mm	5,3 mm
M10	1,5 mm	16 mm	6,4 mm
M12	1,75 mm	18 mm	7,5 mm
M16	2,0 mm	24 mm	10 mm
M20	2,5 mm	30 mm	12,5 mm
M24	3,0 mm	36 mm	15 mm

Ý nghĩa các thông số kích thước

Đường kính ren d là kích thước cơ bản của bulong. Thông số này cần tương thích với lỗ và đai ốc trong mối ghép.

Bước ren P thể hiện khoảng cách giữa hai đỉnh ren liên tiếp. Bulong và đai ốc phải có cùng bước ren để đảm bảo lắp ráp chính xác.

Kích thước s xác định độ rộng giữa hai mặt đối diện của đầu lục giác. Thông số này giúp lựa chọn đúng cỡ cờ lê.

Chiều cao đầu k ảnh hưởng đến không gian cần thiết khi lắp đặt. Với vị trí có không gian hạn chế, cần kiểm tra kỹ thông số này.

Chiều dài l được xác định theo chiều dày các chi tiết cần liên kết. Cần đảm bảo phần ren có đủ chiều dài ăn khớp với đai ốc.

Bảng trên mang tính tham khảo nhanh cho các quy cách phổ biến. Khi đặt hàng, nên đối chiếu ISO 4017 và thông số kỹ thuật của nhà sản xuất.

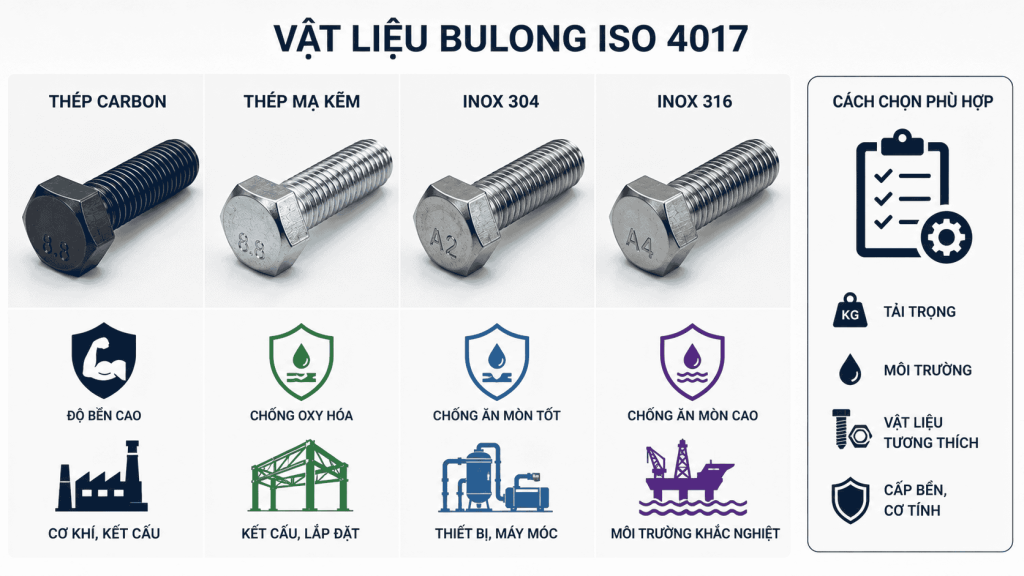

Các loại vật liệu bulong ISO 4017

Vật liệu ảnh hưởng đến độ bền, khả năng chịu tải và chống ăn mòn của bulong. Tùy môi trường sử dụng, có thể lựa chọn thép carbon, thép mạ kẽm hoặc inox.

Bulong thép carbon

Bulong thép carbon có độ bền tốt và khả năng chịu lực cao. Đây là loại được sử dụng phổ biến trong cơ khí và kết cấu.

Sản phẩm phù hợp với máy móc, thiết bị công nghiệp và các mối ghép cơ khí. Tùy yêu cầu, bề mặt có thể được xử lý để hạn chế oxy hóa.

Bulong thép mạ kẽm

Bulong thép mạ kẽm có lớp kẽm bảo vệ trên bề mặt. Lớp phủ giúp hạn chế tác động của hơi ẩm và không khí.

Loại này thường được dùng trong cơ khí, kết cấu thép và hệ thống lắp đặt. Tuy nhiên, cần cân nhắc vật liệu khác khi môi trường có tính ăn mòn cao.

Bulong inox 304

Bulong inox 304 có khả năng chống ăn mòn tốt. Vật liệu này phù hợp với môi trường ẩm và nhiều ứng dụng công nghiệp.

Sản phẩm thường được sử dụng cho thiết bị, máy móc và hệ thống lắp ráp. Inox 304 cũng phù hợp với một số ứng dụng ngoài trời.

Bulong inox 316

Bulong inox 316 có khả năng chống ăn mòn cao hơn inox 304. Loại này phù hợp với môi trường có hơi muối, độ ẩm cao hoặc hóa chất.

Chi phí inox 316 thường cao hơn thép và inox 304. Vì vậy, nên lựa chọn khi điều kiện làm việc yêu cầu khả năng chống ăn mòn cao.

Cách chọn vật liệu phù hợp

Khi chọn vật liệu bulong ISO 4017, cần xem xét tải trọng và môi trường làm việc. Đồng thời, bulong và đai ốc nên có vật liệu tương thích.

Với mối ghép chịu tải, cần kiểm tra thêm cấp bền và cơ tính. Không nên chỉ lựa chọn dựa trên khả năng chống gỉ của vật liệu.

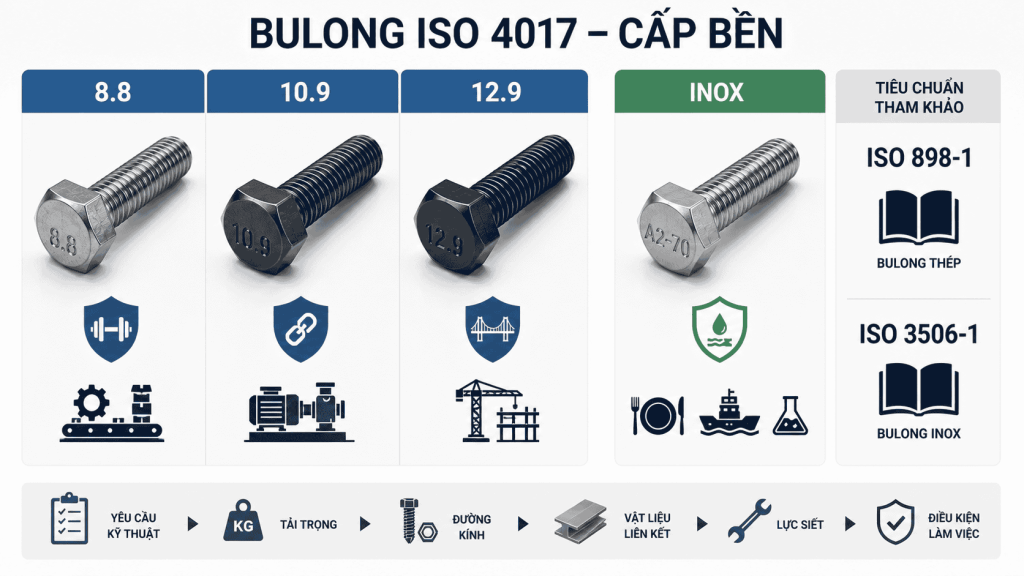

Cấp bền của bulong ISO 4017

ISO 4017 chủ yếu quy định kích thước, hình dạng và đặc tính hình học của bulong lục giác ren suốt. Tiêu chuẩn này không phải tiêu chuẩn duy nhất dùng để xác định cơ tính của bulong.

Cấp bền bulong thép

Với bulong thép ISO 4017, cấp bền thường được xác định theo ISO 898-1. Các cấp bền phổ biến gồm 8.8, 10.9 và 12.9.

Cấp bền thể hiện khả năng chịu kéo và giới hạn chảy của bulong. Cấp bền càng cao thường phù hợp với mối ghép chịu tải lớn hơn.

Tuy nhiên, không nên chọn cấp bền chỉ dựa vào tải trọng. Cần xem xét đường kính bulong, lực siết, vật liệu liên kết và điều kiện làm việc.

Cấp bền 8.8

Bulong cấp bền 8.8 được sử dụng phổ biến trong cơ khí và thiết bị công nghiệp. Loại này phù hợp với nhiều mối ghép chịu tải thông thường.

Cấp bền 10.9

Bulong cấp bền 10.9 có khả năng chịu tải cao hơn cấp 8.8. Sản phẩm thường được dùng trong các mối ghép yêu cầu cơ tính cao.

Cấp bền 12.9

Bulong cấp bền 12.9 thuộc nhóm bulong thép có cấp bền cao. Loại này thường được sử dụng trong các mối ghép yêu cầu khả năng chịu lực lớn.

Cấp vật liệu đối với bulong inox

Với bulong inox ISO 4017, cấp vật liệu và cơ tính có thể tham chiếu ISO 3506-1. Các loại inox khác nhau sẽ có đặc tính chịu lực và chống ăn mòn khác nhau.

Khi lựa chọn, cần cân nhắc đồng thời cấp vật liệu, môi trường sử dụng và tải trọng mối ghép. Không nên chỉ chọn inox dựa trên khả năng chống gỉ.

Cách lựa chọn cấp bền phù hợp

Việc lựa chọn cấp bền cần dựa trên bản vẽ, tải trọng và yêu cầu kỹ thuật của mối ghép. Bulong, đai ốc và các chi tiết liên kết cần có khả năng làm việc tương thích.

Với mối ghép quan trọng, không nên tự ý thay đổi cấp bền. Cần kiểm tra đúng tiêu chuẩn, đường kính, vật liệu và lực siết trước khi lắp đặt.

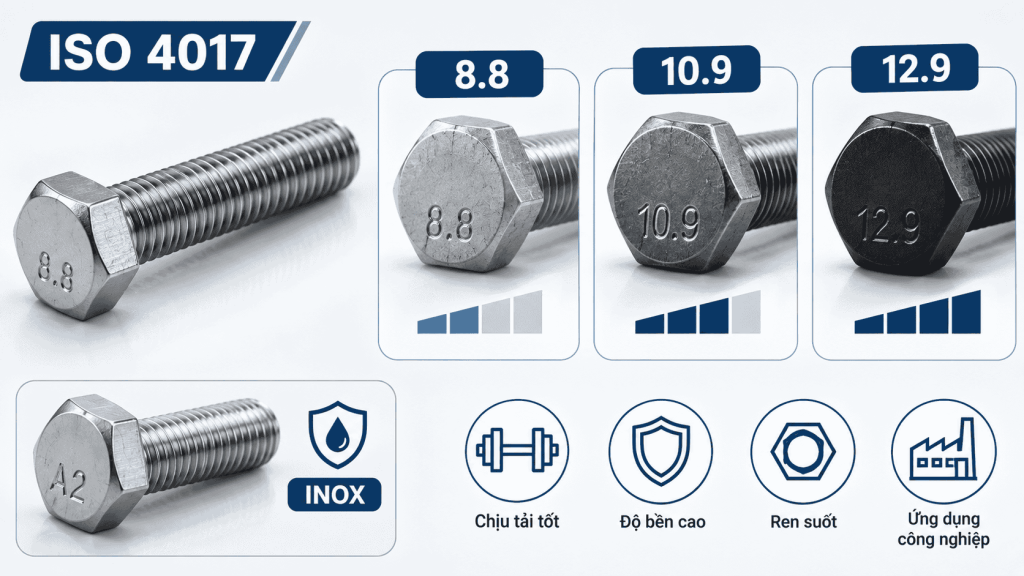

Công dụng của bulong lục giác ISO 4017

Bulong lục giác ISO 4017 được sử dụng rộng rãi trong các mối ghép cơ khí. Thiết kế ren suốt giúp sản phẩm linh hoạt khi lắp ráp và tháo dỡ.

Liên kết các chi tiết cơ khí

Bulong được sử dụng để tạo mối ghép tháo lắp giữa nhiều chi tiết. Ren suốt cho phép điều chỉnh vị trí ăn khớp với đai ốc.

Sản phẩm phù hợp với các cụm máy cần tháo lắp thường xuyên. Khi bảo trì, bulong có thể được tháo bằng cờ lê hoặc dụng cụ siết phù hợp.

Lắp ráp máy móc

Bulong ISO 4017 được sử dụng trong máy móc, thiết bị và các cụm cơ khí. Sản phẩm giúp cố định nhiều bộ phận trong quá trình vận hành.

Tùy tải trọng, cần lựa chọn đúng đường kính, chiều dài và cấp bền. Mối ghép chịu tải lớn cần tuân thủ yêu cầu thiết kế.

Lắp đặt thiết bị

Bulong có thể dùng để cố định khung, giá đỡ và các chi tiết thiết bị. Ren suốt giúp thuận tiện khi lắp với đai ốc.

Với thiết bị ngoài trời hoặc môi trường ẩm, nên lựa chọn vật liệu có khả năng chống ăn mòn phù hợp.

Ứng dụng trong kết cấu thép

Trong một số kết cấu, bulong ren suốt ISO 4017 được dùng để liên kết các bộ phận. Việc lựa chọn cấp bền cần dựa trên tải trọng thực tế.

Với mối ghép quan trọng, cần kiểm tra đồng bộ bulong, đai ốc, lực siết và bề mặt liên kết. Điều này giúp đảm bảo độ ổn định trong quá trình sử dụng.

Ứng dụng trong hệ thống lắp ráp

Bulong ISO 4017 còn được sử dụng trong giá đỡ, khung máy và hệ thống cơ khí. Sản phẩm phù hợp với nhiều thiết kế cần liên kết bằng ren.

Tùy điều kiện làm việc, có thể lựa chọn thép carbon, thép mạ kẽm hoặc inox. Mỗi vật liệu có khả năng chịu lực và chống ăn mòn khác nhau.

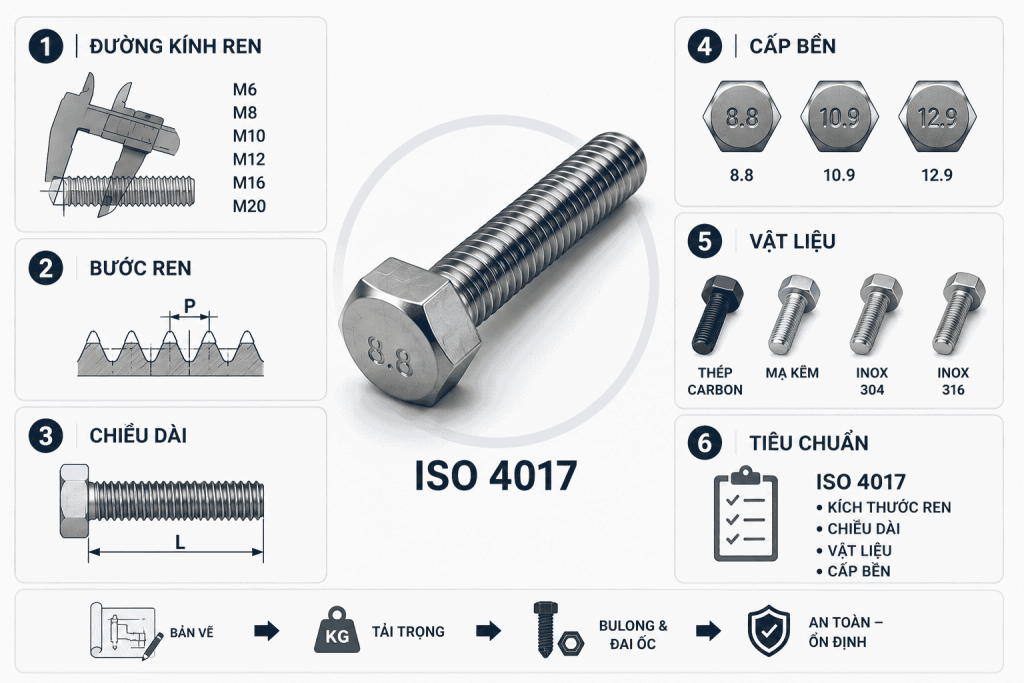

Cách chọn bulong ISO 4017 phù hợp

Để lựa chọn bulong ISO 4017 đúng yêu cầu, cần kiểm tra nhiều thông số. Việc lựa chọn chính xác giúp mối ghép ổn định và an toàn hơn.

1. Chọn đúng đường kính ren

Cần xác định đường kính theo bản vẽ và tải trọng mối ghép. Các kích thước phổ biến gồm M6, M8, M10, M12, M16 và M20.

Không nên chọn bulong có đường kính quá nhỏ. Với mối ghép chịu tải lớn, cần tính toán theo yêu cầu kỹ thuật.

2. Kiểm tra bước ren

Bước ren của bulong phải tương thích với đai ốc và phụ kiện liên kết. Sai bước ren có thể gây kẹt hoặc làm hỏng ren.

Cần kiểm tra đúng ren hệ mét và bước ren tiêu chuẩn trước khi đặt hàng.

3. Xác định chiều dài bulong

Chiều dài bulong cần phù hợp với tổng chiều dày các chi tiết liên kết. Đồng thời, phần ren phải có đủ chiều dài ăn khớp với đai ốc.

Không nên chọn bulong quá ngắn hoặc quá dài. Chiều dài phù hợp giúp quá trình siết thuận lợi hơn.

4. Chọn cấp bền phù hợp

Mối ghép chịu tải cần sử dụng cấp bền phù hợp với thiết kế. Các cấp bền phổ biến gồm 8.8, 10.9 và 12.9.

Không nên tự ý thay đổi cấp bền. Cần kiểm tra cả bulong và đai ốc để đảm bảo khả năng làm việc đồng bộ.

5. Chọn vật liệu phù hợp

Có thể lựa chọn thép carbon, thép mạ kẽm, inox 304 hoặc inox 316. Vật liệu cần phù hợp với môi trường sử dụng.

Khu vực có độ ẩm cao nên chú ý khả năng chống ăn mòn. Môi trường có hơi muối hoặc hóa chất cần cân nhắc inox 316.

6. Kiểm tra tiêu chuẩn sản phẩm

Trước khi đặt hàng, cần xác nhận ISO 4017, kích thước ren, chiều dài, vật liệu và cấp bền. Thông tin chính xác giúp hạn chế nhầm lẫn khi mua hàng.

Với mối ghép quan trọng, nên đối chiếu bản vẽ kỹ thuật và yêu cầu thiết kế trước khi lựa chọn.

ISO 4017 khác gì ISO 4014?

Điểm khác biệt chính giữa ISO 4017 và ISO 4014 nằm ở cấu tạo phần ren. Cả hai đều thuộc nhóm bulong đầu lục giác ngoài.

Tiêu chí	ISO 4017	ISO 4014
Đầu bulong	Lục giác ngoài	Lục giác ngoài
Phần ren	Ren toàn bộ	Ren một phần
Thân trơn	Không	Có
Cấu tạo	Ren chạy suốt thân	Có đoạn thân chưa ren
Ứng dụng	Mối ghép cần ren suốt	Mối ghép cần đoạn thân trơn

Khác biệt về phần ren

ISO 4017 có phần ren chạy suốt thân. Thiết kế này tạo nhiều vị trí ăn khớp với đai ốc khi lắp đặt.

Trong khi đó, ISO 4014 có một phần thân trơn và một phần ren. Đoạn thân trơn có thể hỗ trợ định vị trong một số mối ghép.

Khác biệt về ứng dụng

Bulong ISO 4017 phù hợp với các mối ghép cần nhiều phần ren. Sản phẩm thường được sử dụng trong máy móc và hệ thống lắp ráp.

Bulong ISO 4014 phù hợp với mối ghép cần đoạn thân trơn. Việc lựa chọn cần dựa trên thiết kế và yêu cầu kỹ thuật.

Có thể thay thế ISO 4017 và ISO 4014 không?

Không nên thay thế chỉ dựa trên đường kính ren. Cần kiểm tra thêm chiều dài, phần ren, vật liệu và cấp bền.

Với mối ghép quan trọng, nên ưu tiên đúng tiêu chuẩn được chỉ định trong bản vẽ hoặc hồ sơ kỹ thuật.

Lưu ý khi lắp đặt và sử dụng

Kiểm tra ren trước khi lắp

Cần kiểm tra ren bulong và đai ốc trước khi lắp. Ren phải sạch và không bị biến dạng.

Sử dụng đúng lực siết

Đai ốc phải có cùng đường kính và bước ren với bulong. Lực siết cần phù hợp với yêu cầu kỹ thuật.

Không sử dụng bulong hư hỏng

Không dùng bulong bị cong, nứt, mòn ren hoặc ăn mòn nghiêm trọng. Những lỗi này có thể làm giảm khả năng chịu lực.

Kiểm tra mối ghép định kỳ

Với mối ghép quan trọng, nên kiểm tra định kỳ. Đặc biệt cần chú ý các vị trí chịu rung động hoặc tải trọng thay đổi.

Câu hỏi thường gặp về ISO 4017

1. ISO 4017 là gì?

ISO 4017 là tiêu chuẩn quy định về bulong hoặc vít đầu lục giác có ren suốt theo hệ ren mét.

2. ISO 4017 có phải bulong ren suốt không?

Đúng. Đặc điểm nổi bật của ISO 4017 là phần thân được gia công ren theo toàn bộ chiều dài quy định.

3. ISO 4017 khác DIN 933 như thế nào?

DIN 933 là tiêu chuẩn Đức thường được dùng để chỉ bulong đầu lục giác ren toàn bộ. ISO 4017 là tiêu chuẩn quốc tế cho sản phẩm có đặc tính tương ứng.

4. ISO 4017 dùng vật liệu gì?

Bulong có thể được sản xuất từ thép hoặc thép không gỉ. Tùy ứng dụng, có thể lựa chọn thép carbon, mạ kẽm hoặc inox.

5. ISO 4017 có những kích thước nào?

Sản phẩm có nhiều kích thước ren khác nhau. Các quy cách phổ biến trong thực tế gồm M6, M8, M10, M12, M16 và M20.

ISO 4017 là tiêu chuẩn quan trọng đối với bulong lục giác ren suốt, phù hợp với nhiều mối ghép cơ khí và công nghiệp. Khi lựa chọn, cần kiểm tra kích thước, vật liệu và cấp bền.

Xem thêm:

ISO 4014 là gì? Tiêu chuẩn và kích thước bulong lục giác ISO 4014

DIN 976 là gì? Ty ren tiêu chuẩn DIN 976 có gì khác DIN 975?

DIN 975 Là Gì? Tiêu Chuẩn Và Kích Thước Ty Ren DIN 975

DIN 6923 Là Gì? Tiêu Chuẩn Đai Ốc Mặt Bích DIN 6923

Nếu cần tìm bulong ISO 4017 đúng quy cách, Cơ Khí Bảo Kim có thể tư vấn sản phẩm phù hợp. Liên hệ để được hỗ trợ lựa chọn bulong theo yêu cầu kỹ thuật.
