DIN 975 Là Gì? Tiêu Chuẩn Và Kích Thước Ty Ren DIN 975

DIN 975 là tiêu chuẩn được sử dụng cho ty ren với phần ren ngoài chạy liên tục trên thân thanh. Sản phẩm có nhiều kích thước và vật liệu, phù hợp với các mối ghép cơ khí, hệ thống treo và lắp đặt thiết bị.

Việc hiểu rõ tiêu chuẩn, kích thước và vật liệu ty ren DIN 975 giúp lựa chọn đúng sản phẩm cho từng yêu cầu kỹ thuật. Cơ Khí Bảo Kim cung cấp nhiều loại ty ren và phụ kiện liên kết, đáp ứng các nhu cầu lắp ráp cơ khí và công nghiệp.

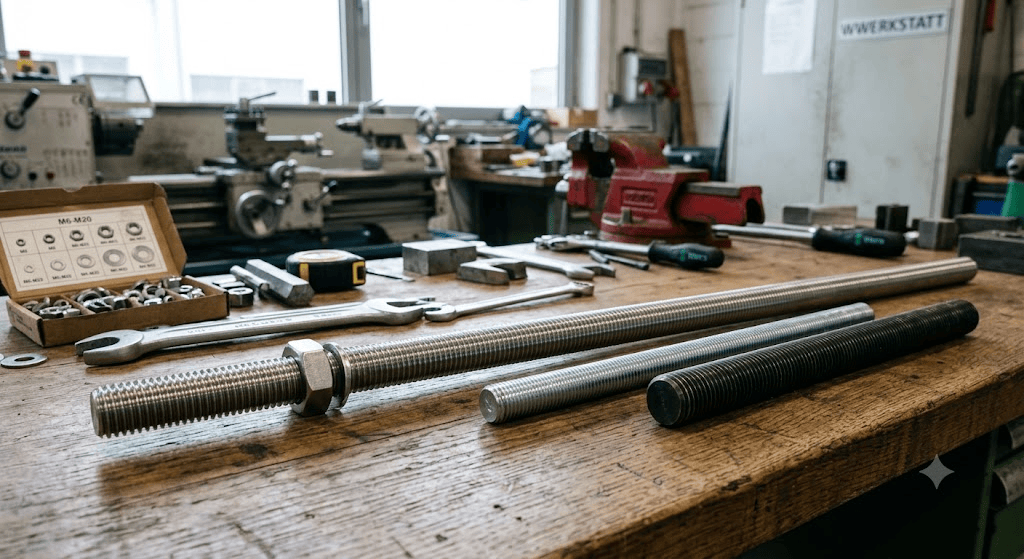

DIN 975 là gì?

DIN 975 là tiêu chuẩn của Đức liên quan đến thanh ren hay ty ren có ren ngoài chạy liên tục trên toàn bộ chiều dài. Sản phẩm thường kết hợp với đai ốc và vòng đệm để tạo thành mối ghép.

Ty ren có dạng thanh trụ dài với ren ngoài liên tục. Khác với bulong thông thường, sản phẩm không có đầu lục giác để dùng cờ lê.

Cấu tạo của ty ren DIN 975

Ty ren DIN 975 có cấu tạo đơn giản nhưng phù hợp với nhiều kiểu liên kết. Toàn bộ thân thanh được gia công ren theo kích thước và bước ren nhất định.

Phần ren ngoài giúp ty kết nối với đai ốc và các phụ kiện liên kết. Khi lắp đặt, đai ốc có thể di chuyển đến vị trí mong muốn trên thân ty.

Chiều dài thanh được sản xuất theo nhiều quy cách. Trong thực tế, người dùng cũng có thể cắt ty ren thành từng đoạn để phù hợp với kích thước công trình hoặc thiết bị.

Đặc điểm nổi bật

Điểm đặc trưng của ty ren DIN 975 là khả năng sử dụng linh hoạt. Người dùng có thể điều chỉnh chiều dài theo vị trí lắp đặt thực tế.

Sản phẩm phù hợp với các mối ghép cần treo, cố định, liên kết hoặc neo giữ. Ty ren thường được sử dụng cùng đai ốc và vòng đệm để tăng độ ổn định.

Các kích thước phổ biến

Ty ren có nhiều cỡ ren khác nhau, đáp ứng từ mối ghép nhỏ đến các liên kết yêu cầu khả năng chịu lực cao.

Một số kích thước thường gặp gồm M6, M8, M10, M12, M16, M20 và M24. Mỗi kích thước có bước ren và đường kính danh nghĩa tương ứng.

Vật liệu sản xuất

Ty ren DIN 975 có thể được sản xuất từ thép carbon, thép mạ kẽm hoặc inox. Mỗi loại phù hợp với điều kiện sử dụng khác nhau.

Ty thép carbon thường dùng cho mối ghép thông thường. Ty mạ kẽm phù hợp với môi trường có độ ẩm vừa phải. Với môi trường ăn mòn, có thể lựa chọn inox 304 hoặc inox 316.

Ứng dụng thực tế

Ty ren được sử dụng trong cơ khí, xây dựng, hệ thống cơ điện và lắp đặt thiết bị. Sản phẩm thường dùng để treo đường ống, máng cáp hoặc cố định các chi tiết.

Với những mối ghép chịu tải, cần lựa chọn đúng đường kính, cấp bền, vật liệu và chiều dài ty ren. Điều này giúp đảm bảo khả năng chịu lực và độ ổn định của liên kết.

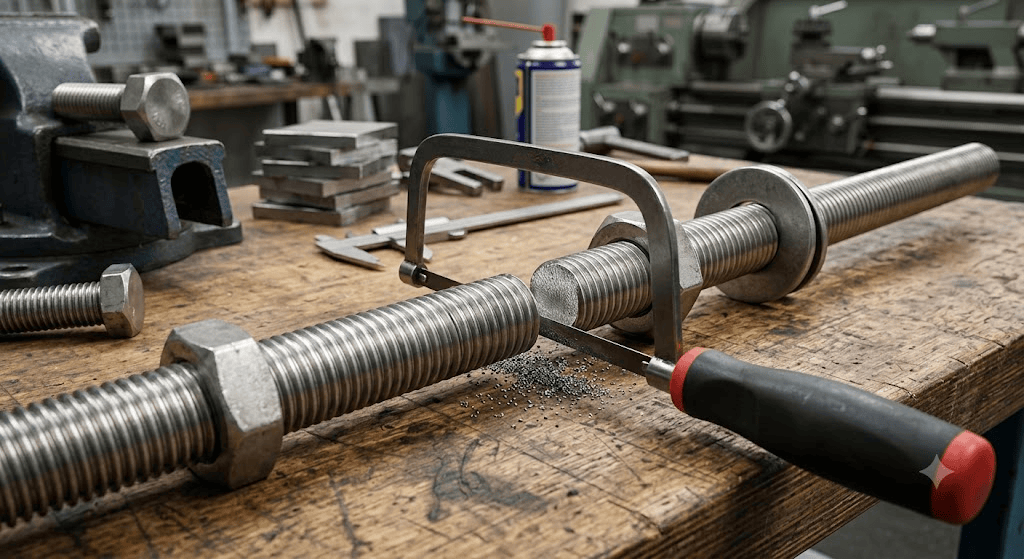

Đặc điểm cấu tạo của ty ren DIN 975

Ty ren DIN 975 có cấu tạo dạng thanh trụ với ren ngoài chạy liên tục. Thiết kế này giúp sản phẩm linh hoạt khi lắp đặt và liên kết.

Ren ngoài liên tục

Toàn bộ thân ty được gia công ren ngoài liên tục. Đai ốc có thể lắp tại nhiều vị trí khác nhau trên thanh.

Bước ren phải tương thích với đai ốc. Nếu sai quy cách, ren có thể bị kẹt hoặc hư hỏng trong quá trình lắp.

Thân thanh dạng trụ

Ty ren có dạng thanh trụ dài. Đường kính danh nghĩa được xác định theo từng cỡ ren.

Các kích thước phổ biến gồm M6, M8, M10, M12, M16 và M20. Ngoài ra còn nhiều kích thước khác theo nhu cầu sử dụng.

Đường kính càng lớn thường cho khả năng chịu lực cao hơn. Tuy nhiên, cần lựa chọn theo tải trọng thực tế và yêu cầu thiết kế.

Có thể cắt theo chiều dài

Một ưu điểm của thanh ren DIN 975 là có thể cắt thành các đoạn ngắn. Điều này giúp sản phẩm phù hợp với nhiều vị trí lắp đặt.

Sau khi cắt, cần kiểm tra và xử lý phần ren tại vị trí cắt. Thao tác này giúp đai ốc lắp vào dễ dàng và hạn chế hỏng ren.

Kết hợp với phụ kiện liên kết

Ty ren thường được sử dụng cùng đai ốc và vòng đệm. Các phụ kiện này tạo thành mối ghép hoàn chỉnh và hỗ trợ phân bố lực.

Khi lựa chọn, cần đảm bảo ty ren và phụ kiện có cùng kích thước, bước ren và cấp bền phù hợp.

Tiêu chuẩn và kích thước ty ren DIN 975

Kích thước ty ren DIN 975 được xác định dựa trên đường kính ren, bước ren và chiều dài thanh. Đây là những thông số quan trọng khi lựa chọn sản phẩm.

Các thông số kích thước chính

• d: Đường kính ren danh nghĩa.
• P: Bước ren.
• L: Chiều dài thanh ren.

Đường kính ren quyết định kích thước mối ghép. Bước ren phải tương thích với đai ốc khi lắp đặt.

Bảng kích thước tham khảo

Cỡ ren	Bước ren tiêu chuẩn	Đường kính danh nghĩa
M6	1,0 mm	6 mm
M8	1,25 mm	8 mm
M10	1,5 mm	10 mm
M12	1,75 mm	12 mm
M16	2,0 mm	16 mm
M20	2,5 mm	20 mm
M24	3,0 mm	24 mm

Các thông số trên là những quy cách ren phổ biến. Khi đặt hàng, cần kiểm tra thêm cấp bền, vật liệu và chiều dài.

Lựa chọn kích thước phù hợp

Cỡ ty ren cần được lựa chọn dựa trên tải trọng và yêu cầu của mối ghép. Không nên chọn kích thước chỉ dựa vào đường kính bên ngoài.

Với mối ghép chịu lực lớn, cần tính toán khả năng chịu tải. Đồng thời, phải đảm bảo đai ốc và các phụ kiện có cùng quy cách ren.

Khi mua ty ren DIN 975, nên đối chiếu thông số kỹ thuật thực tế. Điều này giúp hạn chế sai lệch kích thước và đảm bảo quá trình lắp đặt thuận lợi.

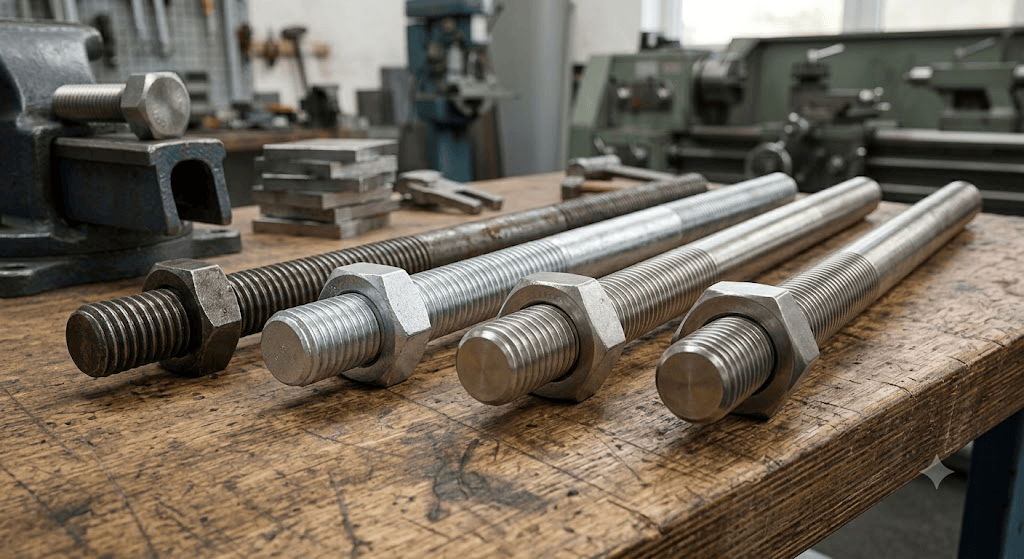

Các loại vật liệu ty ren DIN 975 phổ biến

Vật liệu ảnh hưởng trực tiếp đến khả năng chịu lực, độ bền và chống ăn mòn của ty ren. Tùy môi trường sử dụng, có thể chọn thép carbon, mạ kẽm hoặc inox.

Ty ren thép carbon

Thép carbon có độ cứng và khả năng chịu lực tốt. Đây là vật liệu phổ biến trong các mối ghép cơ khí và kết cấu.

Ty ren thép carbon phù hợp với máy móc, thiết bị và hệ thống lắp đặt. Bề mặt có thể được xử lý để hạn chế oxy hóa và tăng tuổi thọ.

Ưu điểm của loại này là độ bền tốt và chi phí hợp lý. Tuy nhiên, khả năng chống ăn mòn phụ thuộc vào lớp bảo vệ bề mặt.

Ty ren mạ kẽm

Ty ren mạ kẽm có lớp kẽm phủ bên ngoài. Lớp phủ giúp bảo vệ thân thép trước tác động của hơi ẩm và không khí.

Sản phẩm thường được sử dụng trong kết cấu thép, hệ thống treo, cơ điện và lắp đặt thiết bị. Đây là lựa chọn phù hợp với môi trường có độ ẩm vừa phải.

Khi lớp mạ bị trầy xước hoặc bong tróc, khả năng chống gỉ sẽ giảm. Vì vậy, cần hạn chế va đập mạnh trong quá trình vận chuyển và lắp đặt.

Ty ren inox 304

Inox 304 có khả năng chống ăn mòn tốt và độ bền phù hợp với nhiều ứng dụng. Loại vật liệu này thường được sử dụng trong môi trường ẩm.

Ty ren inox 304 phù hợp với thiết bị công nghiệp, hệ thống lắp ráp và một số vị trí ngoài trời. Bề mặt inox cũng dễ vệ sinh và bảo dưỡng.

Ty ren inox 316

Inox 316 có khả năng chống ăn mòn cao hơn inox 304. Loại này phù hợp với môi trường có hơi muối, hóa chất hoặc độ ẩm cao.

Ty ren inox 316 thường được lựa chọn cho các vị trí yêu cầu khả năng chống ăn mòn tốt. Chi phí sản phẩm thường cao hơn thép carbon và inox 304.

Nên chọn vật liệu nào?

Khi chọn ty ren DIN 975, cần xem xét tải trọng, nhiệt độ và môi trường làm việc. Vật liệu cũng cần tương thích với đai ốc và các phụ kiện liên kết.

Việc lựa chọn đúng vật liệu giúp hạn chế ăn mòn và duy trì khả năng chịu lực. Với mối ghép quan trọng, nên ưu tiên sản phẩm có thông số kỹ thuật rõ ràng.

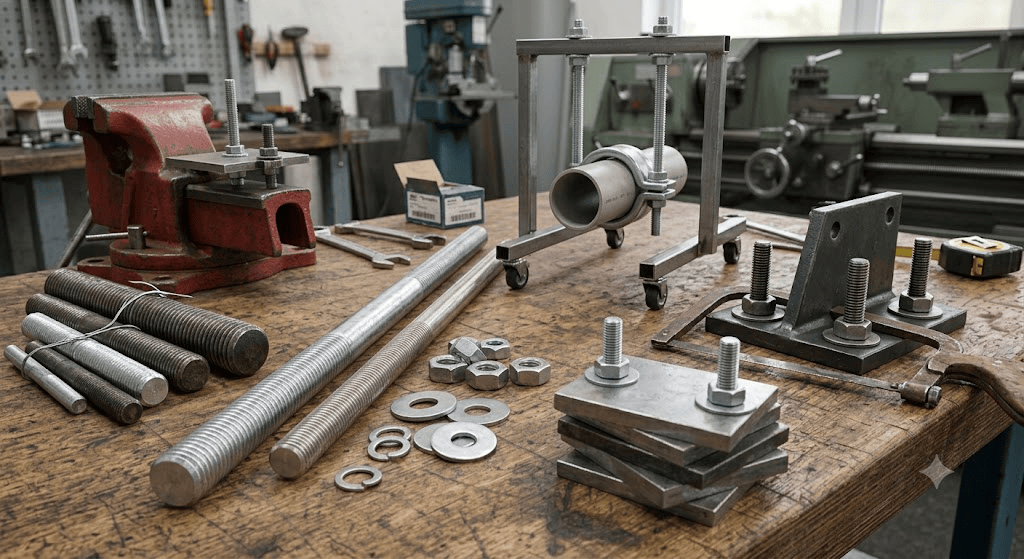

Công dụng của ty ren DIN 975

Ty ren DIN 975 được sử dụng rộng rãi trong cơ khí, xây dựng và lắp đặt. Thiết kế ren liên tục giúp sản phẩm dễ điều chỉnh khi thi công.

Liên kết các chi tiết

Ty ren kết hợp với đai ốc và vòng đệm để tạo thành mối ghép ren. Vị trí đai ốc có thể điều chỉnh trên nhiều điểm khác nhau.

Thiết kế này phù hợp với các liên kết cần thay đổi khoảng cách. Người dùng cũng có thể cắt ty theo chiều dài cần thiết.

Lắp đặt hệ thống treo

Ty ren thường được dùng để treo ống, máng cáp và thiết bị cơ điện. Sản phẩm giúp cố định hệ thống vào trần hoặc kết cấu đỡ.

Chiều dài ty có thể điều chỉnh theo khoảng cách lắp đặt. Điều này giúp quá trình thi công linh hoạt hơn.

Cố định kết cấu

Trong một số kết cấu, thanh ren DIN 975 được dùng để cố định hoặc liên kết các bộ phận. Đường kính ty cần được lựa chọn theo tải trọng thực tế.

Với mối ghép chịu lực, cần kiểm tra thêm cấp bền, vật liệu và lực siết. Không nên chọn kích thước chỉ dựa trên đường kính.

Ứng dụng trong cơ khí

Ty ren được sử dụng trong máy móc, thiết bị, hệ thống lắp ráp và công trình xây dựng. Tùy môi trường, có thể chọn thép carbon, mạ kẽm hoặc inox.

Nhờ khả năng cắt và điều chỉnh linh hoạt, ty ren DIN 975 phù hợp với nhiều yêu cầu lắp đặt khác nhau.

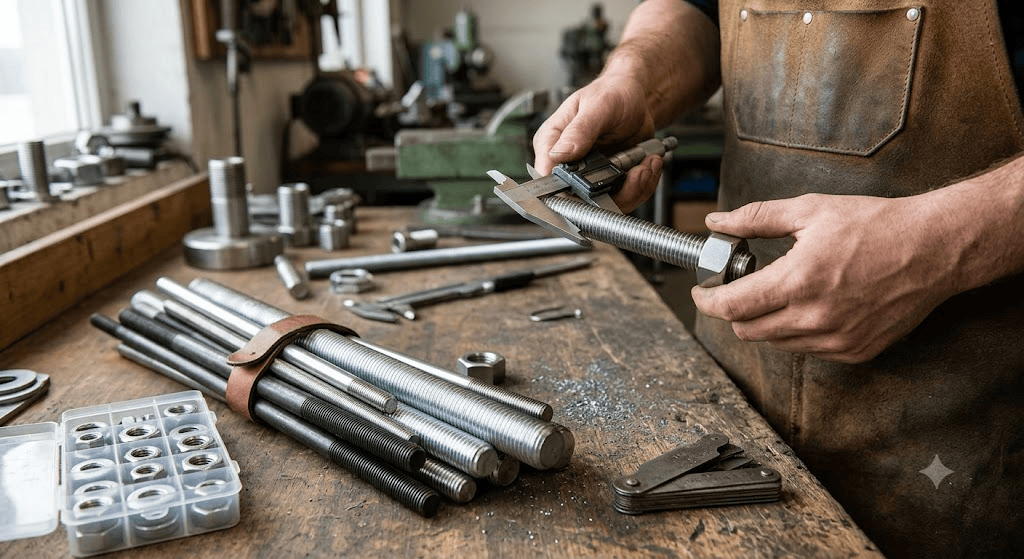

Cách chọn ty ren DIN 975 phù hợp

Để chọn ty ren DIN 975 đúng yêu cầu, cần kiểm tra đồng thời kích thước, vật liệu và điều kiện làm việc. Việc lựa chọn đúng giúp mối ghép đảm bảo độ bền và ổn định.

Chọn đúng đường kính ren

Cần xác định tải trọng trước khi chọn đường kính ty. Các kích thước phổ biến gồm M6, M8, M10, M12, M16 và M20.

Ty có đường kính quá nhỏ có thể không đáp ứng khả năng chịu lực. Với mối ghép quan trọng, nên lựa chọn theo tính toán kỹ thuật.

Kiểm tra bước ren

Ty ren và đai ốc phải có cùng đường kính và bước ren. Sai quy cách có thể gây kẹt hoặc làm hỏng phần ren.

Trước khi lắp, nên kiểm tra thử khả năng ăn khớp của ren. Thao tác này giúp hạn chế lỗi trong quá trình thi công.

Lựa chọn vật liệu

Cần căn cứ vào môi trường để chọn thép carbon, mạ kẽm, inox 304 hoặc inox 316.

Môi trường ẩm nên ưu tiên vật liệu có khả năng chống ăn mòn tốt. Với nơi có hơi muối hoặc hóa chất, inox 316 thường phù hợp hơn.

Xác định chiều dài ty

Chiều dài cần đáp ứng khoảng cách giữa các điểm liên kết. Đồng thời, phải đảm bảo đủ phần ren để lắp đai ốc và vòng đệm.

Nếu sử dụng thanh dài, có thể cắt theo kích thước thực tế. Sau khi cắt, cần xử lý lại phần ren nếu cần thiết.

Kiểm tra cấp bền

Với mối ghép chịu tải, cần kiểm tra cấp bền của ty ren và đai ốc. Các chi tiết phải đáp ứng yêu cầu kỹ thuật của liên kết.

Không nên sử dụng ty có khả năng chịu lực thấp hơn yêu cầu thiết kế. Với hệ thống treo hoặc mối ghép quan trọng, cần tính toán tải trọng trước khi lựa chọn.

DIN 975 khác gì với DIN 976?

DIN 975 và DIN 976 đều liên quan đến sản phẩm ren dùng trong liên kết cơ khí. Tuy nhiên, hai tiêu chuẩn có sự khác nhau về dạng sản phẩm và cách sử dụng.

Tiêu chí	DIN 975	DIN 976
Sản phẩm	Thanh ren	Ty ren dạng stud
Ren	Ren liên tục	Ren theo từng đoạn
Hình thức	Thanh dài	Nhiều chiều dài
Lắp đặt	Treo, liên kết	Liên kết, lắp ráp
Cách sử dụng	Có thể cắt theo yêu cầu	Thường dùng theo chiều dài quy định

Khác nhau về cấu tạo

Ty ren DIN 975 thường có ren chạy liên tục trên toàn bộ chiều dài thanh. Người dùng có thể cắt thành các đoạn phù hợp với nhu cầu.

Trong khi đó, DIN 976 thường được dùng để chỉ các loại stud có chiều dài xác định. Sản phẩm phù hợp với những mối ghép cần ty ren có quy cách cụ thể.

Nên chọn DIN 975 hay DIN 976?

DIN 975 phù hợp với hệ thống treo, liên kết và lắp đặt cần điều chỉnh chiều dài. DIN 976 phù hợp với các mối ghép cần sử dụng stud theo quy cách xác định.

Khi đặt hàng, không nên chỉ dựa vào tên gọi. Cần kiểm tra bản vẽ, kích thước ren, chiều dài và yêu cầu kỹ thuật để chọn đúng sản phẩm.

Lưu ý khi lắp đặt và sử dụng ty ren DIN 975

Khi lắp đặt ty ren DIN 975, cần kiểm tra kỹ tình trạng ren và các phụ kiện đi kèm. Thao tác đúng giúp mối ghép hoạt động ổn định hơn.

Kiểm tra ren trước khi lắp

Ren ty và đai ốc phải sạch, không biến dạng và không bị mòn. Đồng thời, cần đảm bảo hai bộ phận có cùng kích thước và bước ren.

Xử lý sau khi cắt

Khi cắt ty ren, phần ren tại vị trí cắt có thể bị biến dạng. Vì vậy, cần xử lý lại đầu ren để đai ốc có thể lắp thuận lợi.

Không nên dùng lực mạnh để ép đai ốc vào phần ren bị hỏng. Cách này có thể làm hư cả ty và đai ốc.

Sử dụng phụ kiện phù hợp

Mối ghép chịu tải cần sử dụng đai ốc và vòng đệm phù hợp. Lực siết phải đáp ứng yêu cầu kỹ thuật của từng liên kết.

Kiểm tra tình trạng ty ren

Không nên sử dụng ty ren bị cong, nứt, mòn ren hoặc ăn mòn nghiêm trọng. Những khuyết tật này có thể làm giảm khả năng chịu lực.

Kiểm tra định kỳ

Với hệ thống treo hoặc mối ghép quan trọng, cần kiểm tra định kỳ. Đặc biệt chú ý các vị trí chịu rung động hoặc tải trọng thay đổi.

Nếu phát hiện dấu hiệu nới lỏng, biến dạng hoặc ăn mòn, cần kiểm tra và xử lý kịp thời.

Câu hỏi thường gặp về DIN 975

1. DIN 975 là gì?

DIN 975 là tiêu chuẩn liên quan đến thanh ren có ren ngoài liên tục. Sản phẩm được sử dụng trong nhiều mối ghép cơ khí.

2. Ty ren DIN 975 có những kích thước nào?

Ty ren có nhiều kích thước khác nhau. Các cỡ phổ biến gồm M6, M8, M10, M12, M16, M20 và M24.

3. Ty ren DIN 975 làm bằng inox được không?

Có. Ty ren có thể được sản xuất từ inox 304 hoặc inox 316. Việc lựa chọn phụ thuộc vào môi trường sử dụng.

4. Ty ren DIN 975 dùng để làm gì?

Sản phẩm thường được dùng để liên kết, treo, cố định và lắp đặt thiết bị. Ty ren cũng được sử dụng trong hệ thống cơ điện.

5. Có thể cắt ty ren DIN 975 không?

Có. Ty ren có thể được cắt theo chiều dài cần thiết. Sau khi cắt, nên xử lý lại phần ren để đảm bảo khả năng lắp đai ốc.

DIN 975 là tiêu chuẩn thường được dùng để nhận diện thanh ren có ren ngoài liên tục. Với nhiều kích thước và vật liệu, sản phẩm đáp ứng đa dạng nhu cầu liên kết, treo và lắp đặt cơ khí.
