DIN 6923 Là Gì? Tiêu Chuẩn Đai Ốc Mặt Bích DIN 6923

DIN 6923 là tiêu chuẩn dành cho đai ốc mặt bích được sử dụng trong nhiều mối ghép bulong. Thiết kế mặt bích liền thân giúp tăng diện tích tiếp xúc và hỗ trợ phân bố lực siết trên bề mặt liên kết.

Việc hiểu rõ cấu tạo, kích thước, vật liệu và công dụng của đai ốc DIN 6923 giúp lựa chọn sản phẩm phù hợp. Cơ Khí Bảo Kim cung cấp nhiều loại bulong, đai ốc và phụ kiện liên kết cơ khí theo các quy cách phổ biến.

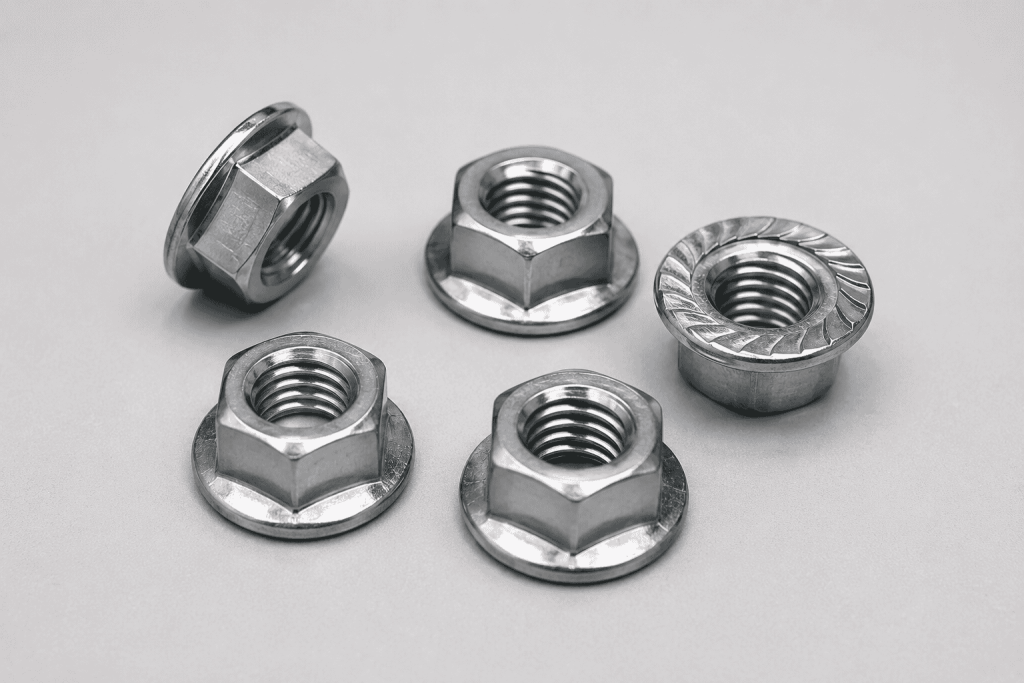

DIN 6923 là gì?

DIN 6923 là tiêu chuẩn quy định về đai ốc mặt bích dùng trong các mối ghép bulong. Sản phẩm có phần mặt bích liền với thân đai ốc.

Thiết kế này giúp tăng diện tích tiếp xúc khi siết. Nhờ đó, lực kẹp được phân bố rộng hơn trên bề mặt liên kết.

Cấu tạo của đai ốc DIN 6923

Đai ốc DIN 6923 gồm hai bộ phận chính. Đó là thân đai ốc lục giác và mặt bích tích hợp.

Thân đai ốc

Thân đai ốc có ren trong để lắp với bulong. Phần lục giác cho phép sử dụng cờ lê hoặc dụng cụ siết chuyên dụng.

Kích thước ren phải phù hợp với bulong. Các cỡ phổ biến gồm M6, M8, M10, M12, M16 và M20.

Mặt bích

Mặt bích nằm liền với phần đáy của đai ốc. Bộ phận này hoạt động tương tự vòng đệm tích hợp.

Khi siết, mặt bích tăng diện tích tiếp xúc với bề mặt. Nhờ đó, lực kẹp được phân bố tốt hơn và giảm áp lực tập trung.

Mặt bích có răng

Một số loại đai ốc DIN 6923 có mặt bích dạng răng. Các răng tạo lực cản khi tiếp xúc với bề mặt.

Thiết kế này giúp tăng khả năng chống xoay trong một số mối ghép. Hiệu quả thực tế còn phụ thuộc vào vật liệu và điều kiện làm việc.

Đặc điểm nổi bật

So với đai ốc lục giác thông thường, DIN 6923 có mặt bích tích hợp. Thiết kế này giúp giảm số lượng chi tiết trong một số mối ghép.

Khi lựa chọn, cần kiểm tra kích thước ren, cấp bền, vật liệu và đường kính mặt bích. Đây là những thông số quan trọng để đảm bảo mối ghép hoạt động ổn định.

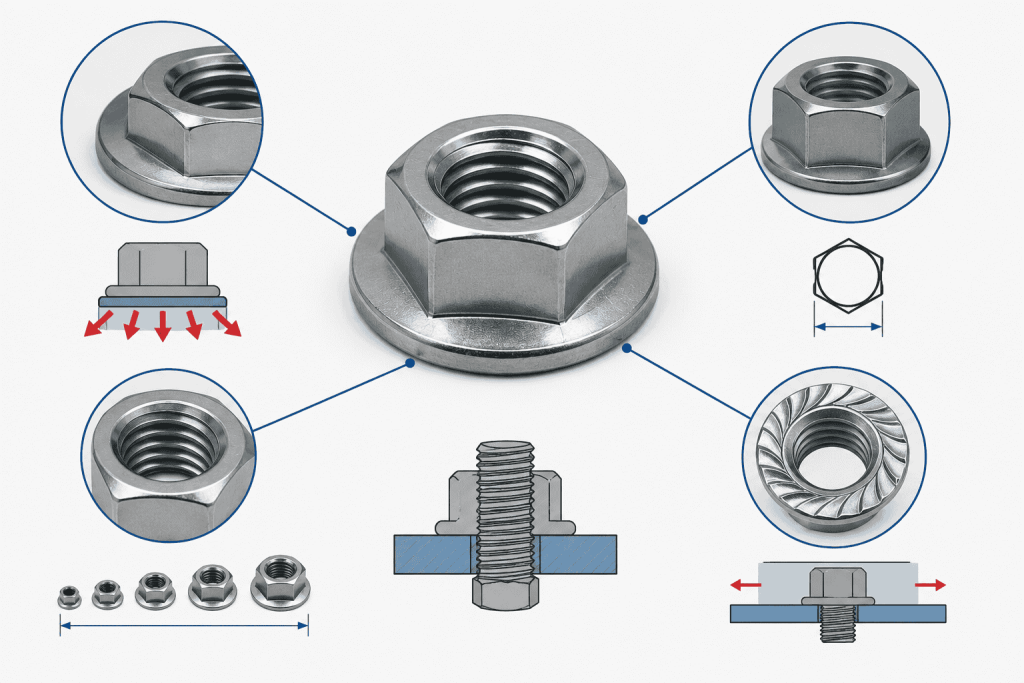

Đặc điểm cấu tạo của đai ốc mặt bích DIN 6923

Đai ốc mặt bích DIN 6923 có thiết kế lục giác kết hợp với mặt bích liền thân. Cấu tạo này giúp tăng diện tích tiếp xúc và hỗ trợ phân bố lực siết.

Mặt bích tích hợp

Mặt bích được chế tạo liền với thân đai ốc. Nhờ đó, sản phẩm tạo diện tích tỳ lớn hơn khi siết.

Thiết kế này giúp phân bố lực kẹp rộng hơn trên bề mặt liên kết. Trong một số mối ghép, mặt bích có thể thay thế chức năng của vòng đệm phẳng.

Mặt bích cũng giúp giảm áp lực tập trung lên một vị trí. Điều này phù hợp với các bề mặt có nguy cơ bị lún hoặc biến dạng khi chịu lực siết.

Thân đai ốc lục giác

Phần thân có dạng lục giác, phù hợp với cờ lê và dụng cụ siết chuyên dụng. Hình dạng này giúp truyền lực từ dụng cụ đến đai ốc hiệu quả.

Kích thước thân lục giác thay đổi theo từng cỡ ren. Vì vậy, cần lựa chọn đúng dụng cụ siết khi lắp đặt.

Ren trong

Ren trong được gia công để ăn khớp với ren bulong. Hai bộ phận cần có cùng đường kính và bước ren để đảm bảo lắp ráp thuận lợi.

Các kích thước phổ biến gồm M5, M6, M8, M10, M12, M16 và M20. Tùy cỡ ren, chiều cao đai ốc và đường kính mặt bích cũng thay đổi.

Ren cần được kiểm tra trước khi lắp. Ren bị bẩn, biến dạng hoặc sai bước có thể gây kẹt và ảnh hưởng đến lực siết.

Mặt bích có răng

Một số loại đai ốc DIN 6923 được thiết kế với mặt bích dạng răng. Các răng tạo lực cản khi tiếp xúc với bề mặt liên kết.

Thiết kế này có thể hỗ trợ hạn chế chuyển động xoay trong một số mối ghép. Tuy nhiên, hiệu quả còn phụ thuộc vào vật liệu, lực siết và điều kiện làm việc.

Khi sử dụng loại có răng, cần kiểm tra bề mặt liên kết. Các răng có thể tạo dấu hoặc làm ảnh hưởng đến lớp phủ bảo vệ.

Tiêu chuẩn kích thước đai ốc DIN 6923

Kích thước đai ốc DIN 6923 được xác định theo cỡ ren và các thông số hình học. Khi lựa chọn, cần kiểm tra đúng kích thước bulong và yêu cầu của mối ghép.

Các thông số kích thước chính

• d: Đường kính ren danh nghĩa.
• m: Chiều cao thân đai ốc.
• dc: Đường kính mặt bích.
• s: Kích thước cờ lê.
• P: Bước ren.

Bảng kích thước tham khảo

Cỡ ren	Bước ren tiêu chuẩn	Kích thước cờ lê
M5	0,8 mm	8 mm
M6	1,0 mm	10 mm
M8	1,25 mm	13 mm
M10	1,5 mm	15 mm
M12	1,75 mm	18 mm
M16	2,0 mm	24 mm
M20	2,5 mm	30 mm

Cách đọc thông số

Ví dụ, đai ốc DIN 6923 M10 có đường kính ren danh nghĩa 10 mm. Bước ren tiêu chuẩn là 1,5 mm.

Kích thước cờ lê tương ứng khoảng 15 mm. Đường kính mặt bích cần được kiểm tra theo bảng thông số của từng quy cách.

Lưu ý: Thông số thực tế có thể khác theo phiên bản tiêu chuẩn và nhà sản xuất. Khi đặt hàng, nên đối chiếu bản vẽ kỹ thuật và thông số sản phẩm để đảm bảo chính xác.

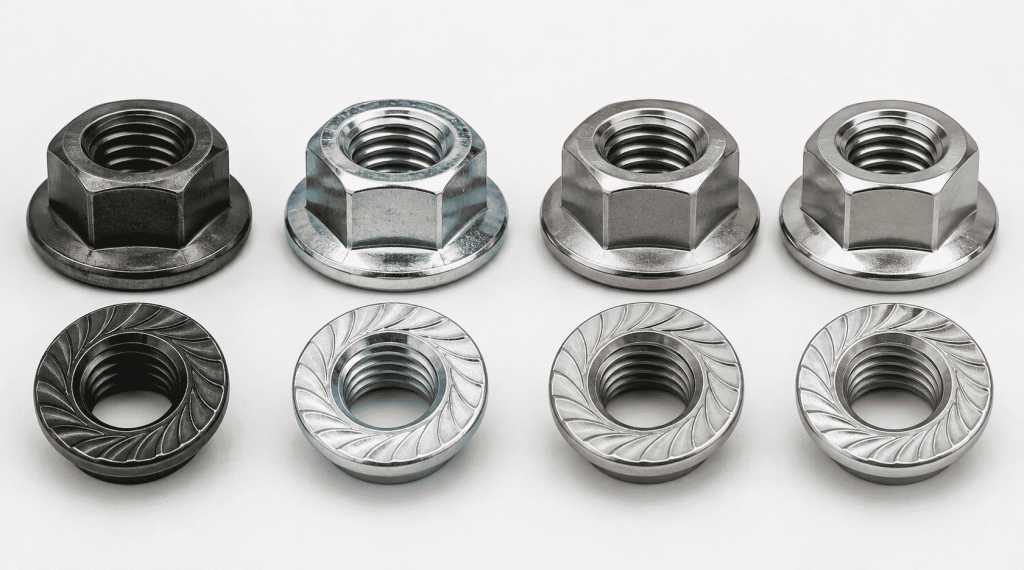

Các loại vật liệu đai ốc DIN 6923 phổ biến

Vật liệu ảnh hưởng trực tiếp đến độ bền, khả năng chịu tải và chống ăn mòn của đai ốc. Tùy điều kiện sử dụng, có thể lựa chọn thép carbon, thép mạ kẽm hoặc các loại inox.

Thép carbon

Thép carbon có độ cứng và khả năng chịu lực tốt. Đây là vật liệu được sử dụng phổ biến trong các mối ghép cơ khí và kết cấu thép.

Đai ốc thép carbon thường được xử lý bề mặt để hạn chế quá trình oxy hóa. Loại này phù hợp với máy móc, thiết bị và các mối ghép thông thường.

Ưu điểm của thép carbon là độ bền tốt và chi phí hợp lý. Tuy nhiên, khả năng chống ăn mòn phụ thuộc nhiều vào lớp xử lý bề mặt.

Thép mạ kẽm

Đai ốc thép mạ kẽm được phủ một lớp kẽm trên bề mặt. Lớp phủ này giúp bảo vệ thép khỏi tác động của hơi ẩm và không khí.

Loại đai ốc này thường được sử dụng trong kết cấu thép, máy móc và thiết bị cơ khí. Sản phẩm phù hợp với môi trường có độ ẩm vừa phải.

Tuy nhiên, lớp mạ có thể bị ảnh hưởng khi tiếp xúc lâu với hóa chất hoặc môi trường có tính ăn mòn cao.

Inox 304

Inox 304 có khả năng chống ăn mòn tốt và độ bền phù hợp với nhiều ứng dụng. Vật liệu này thường được lựa chọn cho các mối ghép làm việc trong môi trường ẩm.

Đai ốc inox 304 phù hợp với thiết bị công nghiệp, máy móc, hệ thống lắp ráp và một số ứng dụng ngoài trời. Bề mặt inox cũng có ưu điểm là sạch và dễ bảo dưỡng.

Inox 316

Inox 316 có khả năng chống ăn mòn cao hơn inox 304. Loại vật liệu này phù hợp với môi trường có hơi muối, độ ẩm cao hoặc tác động của hóa chất.

Đai ốc inox 316 thường được sử dụng khi yêu cầu về khả năng chống ăn mòn cao. Chi phí vật liệu thường cao hơn thép carbon và inox 304.

Chọn vật liệu nào phù hợp?

Khi chọn đai ốc DIN 6923, cần xem xét tải trọng, nhiệt độ, độ ẩm và mức độ ăn mòn. Mỗi môi trường sẽ phù hợp với một loại vật liệu khác nhau.

Ngoài ra, vật liệu đai ốc nên tương thích với bulong và các chi tiết liên kết. Lựa chọn đúng giúp hạn chế ăn mòn điện hóa và duy trì độ bền của mối ghép trong quá trình sử dụng.

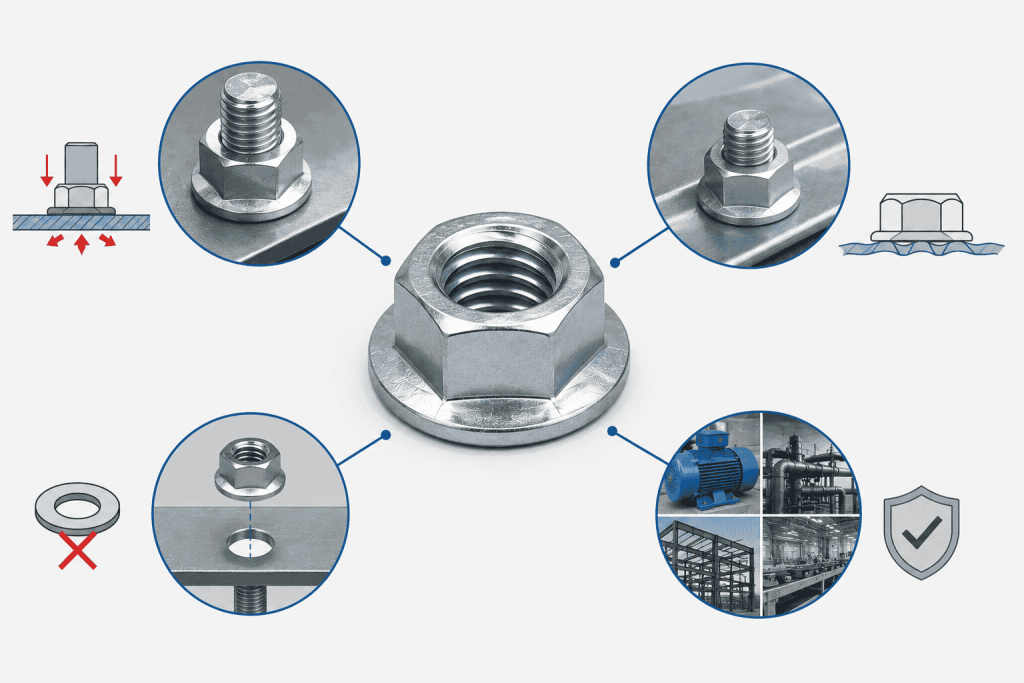

Công dụng của đai ốc mặt bích DIN 6923

Đai ốc mặt bích DIN 6923 được sử dụng trong nhiều mối ghép bulong của ngành cơ khí. Thiết kế mặt bích giúp tăng diện tích tiếp xúc khi siết.

Tăng diện tích tiếp xúc

Phần mặt bích giúp tăng diện tích tỳ giữa đai ốc và bề mặt liên kết. Nhờ đó, lực siết được phân bố rộng hơn.

Thiết kế này đặc biệt hữu ích với các bề mặt cần hạn chế áp lực tập trung. Nó cũng giúp mối ghép có độ ổn định tốt hơn.

Hạn chế biến dạng bề mặt

Diện tích tỳ lớn giúp giảm áp lực tác động lên một điểm. Nhờ đó, đai ốc có thể hạn chế tình trạng lún hoặc biến dạng bề mặt khi siết.

Giảm nhu cầu dùng vòng đệm

Mặt bích được tích hợp trực tiếp với thân đai ốc. Vì vậy, trong một số mối ghép, có thể không cần sử dụng thêm vòng đệm phẳng.

Tuy nhiên, việc có dùng vòng đệm hay không vẫn cần căn cứ vào thiết kế liên kết.

Ứng dụng trong cơ khí

Đai ốc DIN 6923 được sử dụng trong máy móc, thiết bị công nghiệp, kết cấu thép và hệ thống lắp ráp.

Loại có mặt bích răng còn có thể hỗ trợ tăng lực cản xoay trong một số mối ghép. Hiệu quả thực tế phụ thuộc vào vật liệu và điều kiện làm việc.

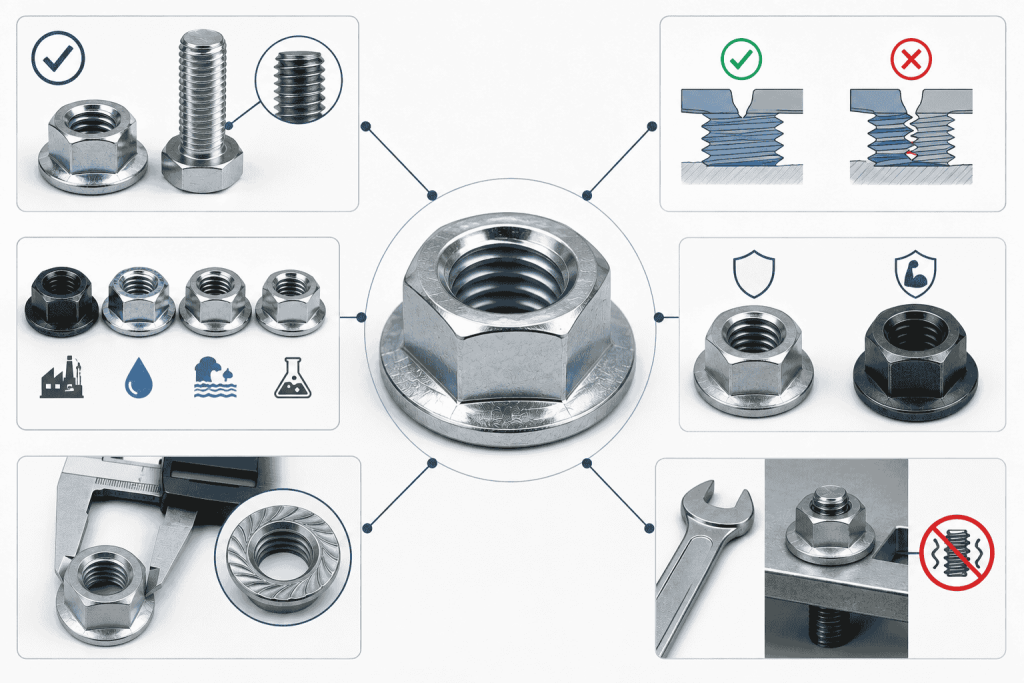

Cách chọn đai ốc DIN 6923 phù hợp

Để lựa chọn đai ốc DIN 6923 đúng yêu cầu, cần kiểm tra nhiều thông số. Việc chọn đúng giúp mối ghép đạt lực kẹp và độ ổn định cần thiết.

Chọn đúng cỡ ren

Cỡ ren của đai ốc phải tương thích với bulong. Các kích thước thường gặp gồm M6, M8, M10, M12, M16 và M20.

Không nên cố lắp đai ốc khác cỡ ren. Điều này có thể làm hỏng ren và ảnh hưởng đến khả năng chịu tải.

Kiểm tra bước ren

Bước ren của đai ốc phải phù hợp với bước ren trên bulong. Hai thông số không tương thích có thể gây kẹt ren khi lắp.

Với mối ghép quan trọng, nên kiểm tra thông số ren trước khi đặt hàng. Điều này giúp hạn chế sai lệch trong quá trình lắp ráp.

Lựa chọn vật liệu

Cần chọn vật liệu dựa trên môi trường và điều kiện làm việc. Các lựa chọn phổ biến gồm thép carbon, thép mạ kẽm, inox 304 và inox 316.

Môi trường ẩm hoặc có nguy cơ ăn mòn nên ưu tiên vật liệu có khả năng chống gỉ tốt. Với môi trường hóa chất hoặc hơi muối, có thể cân nhắc inox 316.

Xem xét cấp bền

Với mối ghép chịu tải lớn, cần lựa chọn cấp bền đai ốc phù hợp với bulong. Cấp bền phải đáp ứng yêu cầu của thiết kế liên kết.

Không nên sử dụng đai ốc có khả năng chịu lực thấp hơn yêu cầu. Điều này có thể làm giảm độ an toàn của mối ghép.

Kiểm tra kích thước mặt bích

Đường kính mặt bích ảnh hưởng đến diện tích tiếp xúc và khả năng phân bố lực. Vì vậy, cần kiểm tra thông số này trước khi lựa chọn.

Nếu bề mặt liên kết rộng hoặc dễ biến dạng, nên ưu tiên loại có mặt bích phù hợp. Đồng thời, cần đảm bảo mặt bích tiếp xúc ổn định với bề mặt chi tiết.

Kiểm tra điều kiện lắp đặt

Ngoài kích thước và vật liệu, cần xem xét không gian lắp đặt. Kích thước đầu cờ lê phải phù hợp với dụng cụ sử dụng.

Với mối ghép chịu rung động, tải trọng thay đổi hoặc làm việc liên tục, cần đánh giá thêm yêu cầu chống nới lỏng. Không nên chỉ dựa vào hình dạng mặt bích để lựa chọn.

DIN 6923 khác gì với đai ốc thông thường?

Điểm khác biệt chính giữa DIN 6923 và đai ốc lục giác thông thường là phần mặt bích tích hợp. Thiết kế này giúp tăng diện tích tiếp xúc khi siết.

Tiêu chí	DIN 6923	Đai ốc lục giác thông thường
Mặt bích	Có	Không
Diện tích tiếp xúc	Lớn hơn	Nhỏ hơn
Phân bố lực	Rộng hơn	Tiêu chuẩn
Vòng đệm	Có thể không cần	Thường dùng
Khả năng phân bố lực	Tốt	Phụ thuộc vòng đệm
Ứng dụng	Cơ khí, thiết bị	Mối ghép thông dụng

Khác biệt về cấu tạo

Đai ốc DIN 6923 có mặt bích liền với thân. Phần mặt bích hoạt động tương tự một vòng đệm tích hợp.

Trong khi đó, đai ốc lục giác thông thường không có mặt bích. Khi cần tăng diện tích tỳ, thường phải kết hợp thêm vòng đệm phẳng.

Nên sử dụng loại nào?

DIN 6923 phù hợp với mối ghép cần tăng diện tích tiếp xúc và phân bố lực siết. Loại thông thường phù hợp với các liên kết cơ khí phổ biến.

Việc lựa chọn cần dựa trên kích thước ren, tải trọng, vật liệu và yêu cầu kỹ thuật của từng mối ghép.

Lưu ý khi lắp đặt và sử dụng đai ốc DIN 6923

Khi lắp đai ốc DIN 6923, cần kiểm tra kỹ ren và bề mặt tiếp xúc. Thao tác đúng giúp mối ghép đạt độ ổn định tốt hơn.

Kiểm tra ren trước khi lắp

Ren bulong và đai ốc phải sạch, không biến dạng và không có vật cản. Cần đảm bảo hai bộ phận có cùng kích thước và bước ren.

Lắp đúng vị trí

Phần mặt bích cần tiếp xúc trực tiếp với bề mặt liên kết. Không nên lắp ngược nếu thiết kế sản phẩm có yêu cầu về chiều lắp.

Sử dụng lực siết phù hợp

Nên sử dụng mô-men siết theo yêu cầu kỹ thuật của mối ghép. Siết quá mạnh có thể làm hỏng ren hoặc biến dạng chi tiết.

Ngược lại, lực siết quá thấp có thể khiến mối ghép không đạt lực kẹp cần thiết. Vì vậy, cần kiểm soát lực siết trong quá trình lắp đặt.

Lưu ý với loại mặt bích có răng

Đai ốc mặt bích có răng có thể tạo dấu trên bề mặt khi siết. Vì vậy, cần kiểm tra vật liệu và lớp phủ của chi tiết liên kết trước khi sử dụng.

Kiểm tra mối ghép sau lắp đặt

Với mối ghép chịu tải trọng lớn hoặc rung động, cần kiểm tra đồng bộ bulong, đai ốc và lực siết. Việc đánh giá toàn bộ liên kết giúp hạn chế nguy cơ nới lỏng trong quá trình vận hành.

Câu hỏi thường gặp về DIN 6923

1. DIN 6923 là gì?

DIN 6923 là tiêu chuẩn dành cho đai ốc mặt bích sử dụng trong các mối ghép bulong.

2. Đai ốc DIN 6923 có cần dùng vòng đệm không?

Phần mặt bích đã tạo diện tích tiếp xúc lớn. Tuy nhiên, việc có cần vòng đệm hay không vẫn phụ thuộc vào thiết kế mối ghép.

3. DIN 6923 có những kích thước nào?

Sản phẩm có nhiều kích thước theo cỡ ren. Các loại phổ biến gồm M5, M6, M8, M10, M12, M16 và M20.

4. Đai ốc DIN 6923 làm bằng inox được không?

Có. Inox 304 và inox 316 thường được lựa chọn khi mối ghép cần khả năng chống ăn mòn tốt.

5. DIN 6923 có chống tuột không?

Đai ốc mặt bích thông thường chủ yếu giúp tăng diện tích tiếp xúc. Khả năng chống nới lỏng còn phụ thuộc vào thiết kế mối ghép và loại đai ốc cụ thể.

DIN 6923 là tiêu chuẩn quan trọng đối với đai ốc mặt bích, nổi bật với thiết kế tích hợp mặt bích giúp tăng diện tích tiếp xúc và hỗ trợ phân bố lực siết. Sản phẩm có nhiều kích thước, vật liệu và cấp bền, phù hợp với nhiều ứng dụng cơ khí.
